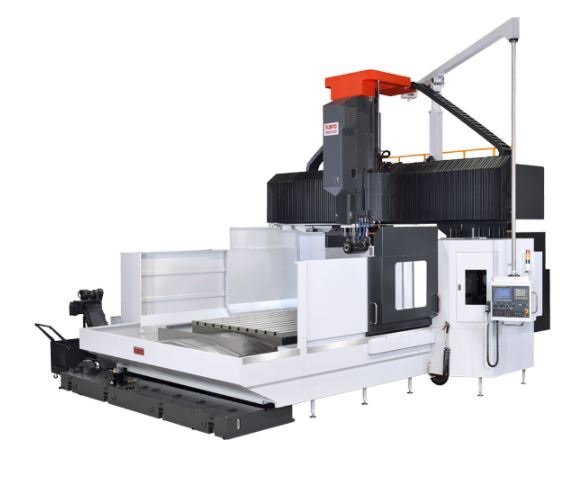

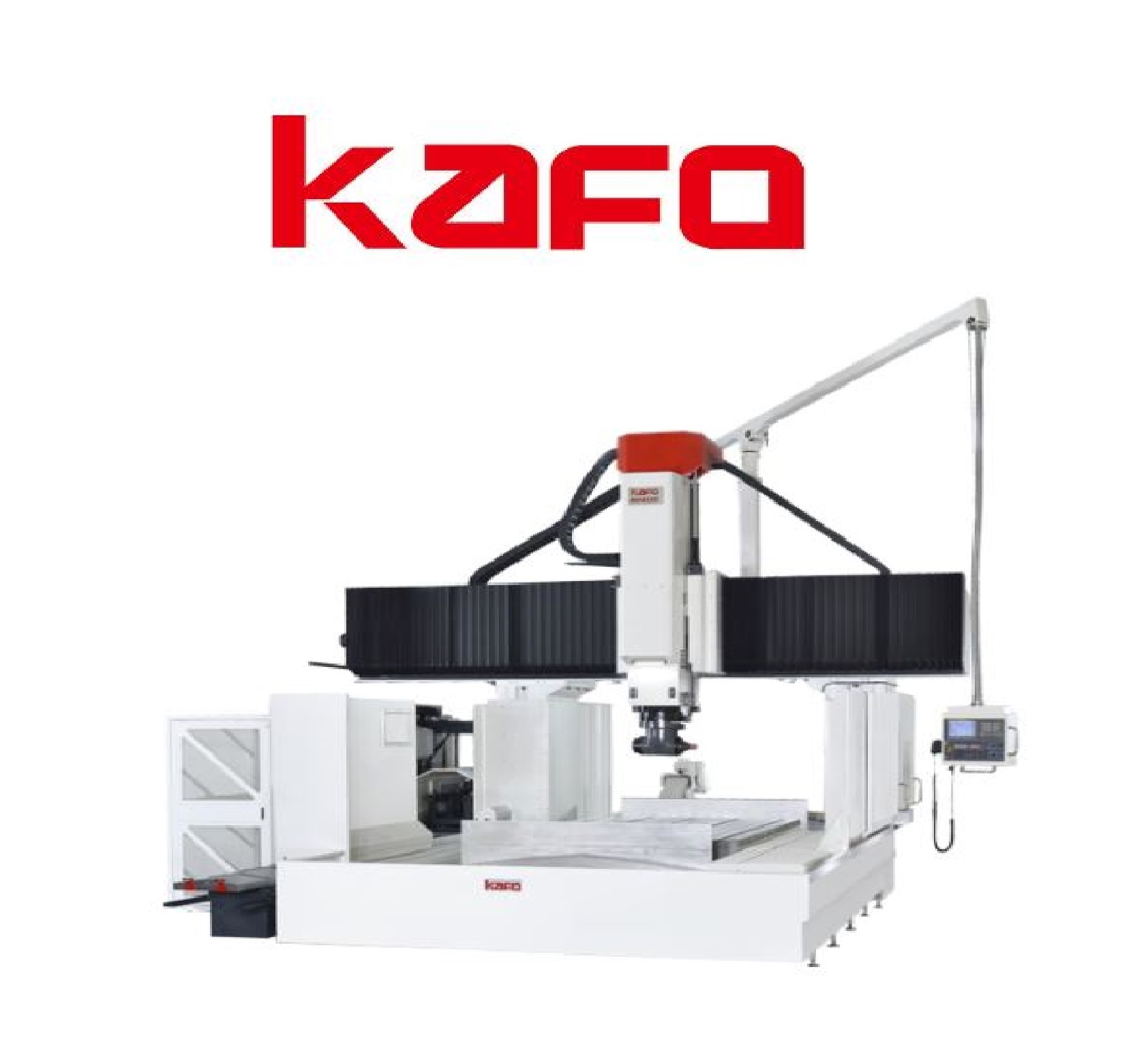

Centre de prelucrare cu portal cu CNC model RV/RVM cu distanta dintre coloane cuprinsa intre 1700 si 2300 mm (ghidaj liniar cu bile/role sau ghidaj paralelipipedic) - KAFO (Taiwan)
Brand: KAFO (Taiwan)
Seria: RV/RVM (Ghidaj liniar cu bile/role / Ghidaj paralelipipedic)

Compania KAFO (KAO FONG MACHINERY CO., LTD.) din Taiwan a fost înființată în 1968, compania a inceput de la o gamă restransa de modele de mașini de găurit și filetat, ajungand in prezent la proiectarea și fabricarea unei game largi de centre de prelucrare verticale pentru industria grea.

A devenit unul dintre cei mai importanti constructori de mașini-unelte din Taiwan, producând centre de prelucrare verticale cu portal de mare capacitate și centre de prelucrare verticale de mare viteză.

Toate centrele de prelucrare KAFO prezinta o precizie  ridicata, asigurand totodata si o calitate superioara si sunt construite având în vedere fiabilitatea și precizia ridicată, la o calitate recunoscuta international.


Date tehnice

Centrele de prelucrare din seria RV/RVM sunt fixe, cu coloana dubla si cu sistem automat de schimb a directiei de prelucrare, astfel incat sa se poata obtina prelucrarea a cinci fete. Aceste centre pot fi echipate, aditional, cu diverse tipuri de cap automat (cap de frezare la 90 de grade, cap universal la 45 de grade, cap cu extensie, extensie pentru marirea vitezei etc.).

 Modelele din seria RV/RVM au in dotare o magazie standard de scule verticale/orizontale, iar optional pot fi dotate cu sistem automat de schimbare a capului de prelucrare. Indexarea acestuia se poate realiza in diviziuni de cate 5 grade, cu o precizie ridicata, in dotarea standard, iar optional se poate achizitiona divizionarea de 1 / 2,5 grade sau tip CTS.

Domeniul de aplicabilitate este foarte vast, putand fi utilizate în constructia de masini industriale, piese electronice 3C, industria auto și a materialelor rulante, constructia de matrițe, industria aerospațială, industria echipamentelor medicale și așa mai departe.



Particularitati ale seriei RV/RVM:

  • Schimbare automata a capului;
  • Schimbare automata a sculei;
  • Capul de prelucrare la 90°, capul universal A/C, extensia capului si posibilitatea de marire a vitezei sunt disponibile, in functie de cerintele clientilor;
  • Masinile sunt prevazute cu un cilindru hidraulic, cu scula UNCL, incorporat in capul de fixare, care poate asigura schimbarea sculei in orice pozitie;
  • Locasul de stocare a capului, cu un design rafinat, de ultima generatie nu ocupa spatiul de procesare;
  • Locasul de stocare a capului si a magaziei de scule sunt protejate impotriva spanului, rezultat in prelucrarea metalelor.



ACCESORII STANDARD:

  • Comanda numerica FANUC 0i-MF cu display LCD de 8.4”
  • Con arbore tip BT 50 + sistem actionare MAS
  • Turatia axului principal 6000 rpm (22/26 kW)
  • Instalatie de ungere centralizata
  • Carenaj fara acoperire superioara
  • Geam pentru vizualizarea operarii
  • Instalatie de racire cu rezervor si pompa
  • Transportor de span cu surub si cuva
  • Filetare rigida
  • Pedala de actionare cu piciorul
  • Roata electronica de mana, tip MPG
  • Instalatie de iluminare
  • Lampa de semnalizare in trei culori
  • Interfata RS232
  • Pistol pentru curatare
  • Papuci de echilibrare a masinii
  • Manuale de functionare si mentenanta



 ACCESORI OPTIONALE:

  • Con arbore DIN50
  • Con arbore CAT 50 + sistem de actionare ANSI
  • Turatia axului principal 4000 rpm (30 / 37 kW)
  • Turatia axului principal 8000 rpm (22 / 26 kW)
  • Marirea cursei pe axa Z cu 200 / 400 mm
  • Aparatoare impotriva stropirii
  • Acoperire completa a masinii
  • Magazin de scule cu 40/90/120 posturi
  • Rigla gradata pentru axele X, Y si Z
  • Instalatie de racire a sculei
  • Instalatie de racire a axului cu presiune ridicata 20 bar
  • Cap de prelucrare la 90° (schimbare scula si indexare automate)
  • Cap de prelucrare universal (schimbare scula si indexare manuale)
  • Cap de prelucrare la 30° (schimbare scula si indexare automate)
  • Extensie a capului de prelucrare
  • Culisare pivotanta a capului de prelucrare
  • Sistem automat de masurare a sculei
  • Sistem automat de masurare a piesei
  • Comanda numerica FANUC 31i cu display LCD de 10.4”
  • Comanda numerica FANUC 32i cu display LCD de 10.4”
  • Masa rotativa cu control CNC, pentru axa C



CARACTERISTICI TEHNICE

U.M.

RV/RVM 2622

RV/RVM 3122

RV/RVM 4122

RV/RVM 5122

RV/RVM 6122

RV/RVM 2627

RV/RVM 3127

RV/RVM 4127

RV/RVM 5127

RV/RVM 6127

RV/RVM 8127

RV/RVM 10127



Curse pe axele X/Y/Z

Dimensiune masa

Greutatea maxima permisa

Turatia axului principal

Avans rapid pe axe X/Y/Z

Con arbore

Capacitatea magazinului de scule

mm

mm

kg

rpm

m/min

tip

post

2600/2200/1100

2500x1500

9000

6000

24/24/15

BT 50

60

3100/2200/1100

3000x1500

11000

6000

24/24/15

BT 50

60

4100/2200/1100

4000x1500

14000

6000

20/24/15

BT 50

60

5100/2200/1100

5000x1500

17000

6000

15/20/15

BT 50

60

6100/2200/1100

6000x1500

20000

6000

10/20/15

BT 50

60

2600/2700/1100

2500x2100

11000

6000

20/20/15

BT 50

60

3100/2700/1100

3000x2100

14000

6000

20/20/15

BT 50

60

4100/2700/1100

4000x2100

17000

6000

15/20/15

BT 50

60

5100/2700/1100

5000x2100

20000

6000

15/20/15

BT 50

60

6100/2700/1100

6000x2100

23000

6000

10/20/15

BT 50

60

8100/2700/1100

8000x2100

26000

6000

10/20/15

BT 50

60

10100/2700/1100

10000x2100

29000

6000

8/20/15

BT 50

60



 IMPORTANT :

     Societatea Delta Machine SRLca reprezentant al firmei KAFO pe piata romaneasca, are specialistii necesari pentru acordarea service-ului in perioada de garantie si postgarantie.



    La transmiterea cererii Dvs. este important sa ne indicati dimensiunea mesei si cursele solicitate, pentru a va putea oferi masina cu datele tehnice cele mai apropiate.



Pentru informatii suplimentare va rugam sa consultati fisa tehnica iar pentru o cotatie de pret cereti o oferta.
