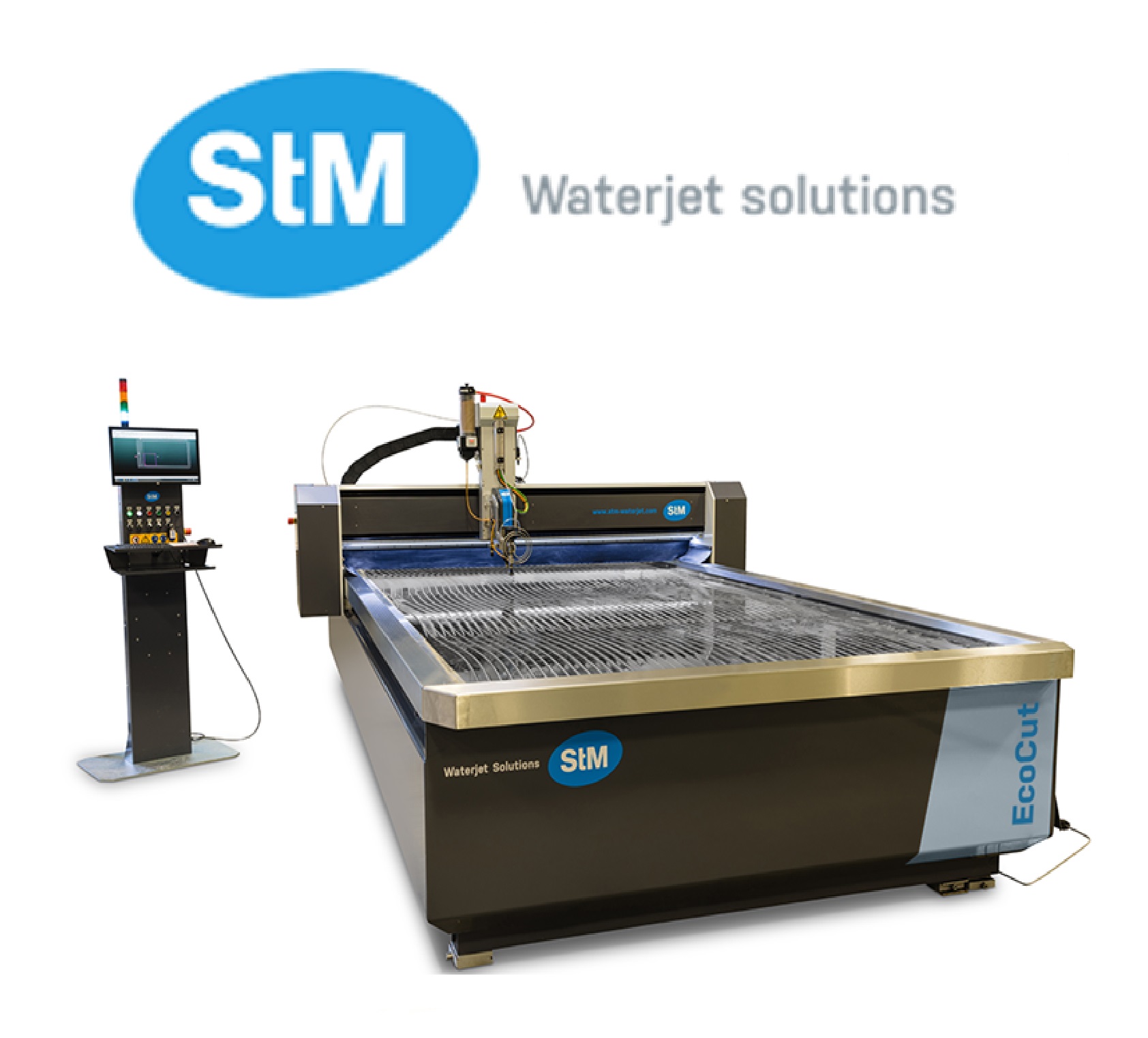

Masina de debitat cu jet abraziv StM MasterCUT 1530
Brand: StM Waterjet solutions (Austria)
Seria:

Compania StM a fost fondata in 1974 in Austria mergand pe un trend ascendent de la an la an. In 1992 a fost dezvoltat primul sistem de debitare cu jet de apa urmand colaborarea cu Institutul Fraunhofer in 1997. Pana in 2002 au vandut si instalat mai mult de 100 masini de debitat cu apa. In 2011 au dezvoltat capul de taiere in 5 axe cu inclinare pana la 680 STM 3D/68. Compania este convinsa ca tehnologia de debitare cu jet abraziv este varful tehnologiei de taiere: Taiere la rece, fara socuri aplicabile materialului, pretabila pentru aproape toate materialele si extrem de eficienta energetic.

“Made in Austria” – promisiunea calitatii

   Compania StM Stein Moser GmbH produce masinile de debitat cu jet abraziv, in Austria garantand o inalta siguranta si standarde peste alti producatori. In particular dezvolta solutii flexible de productie.

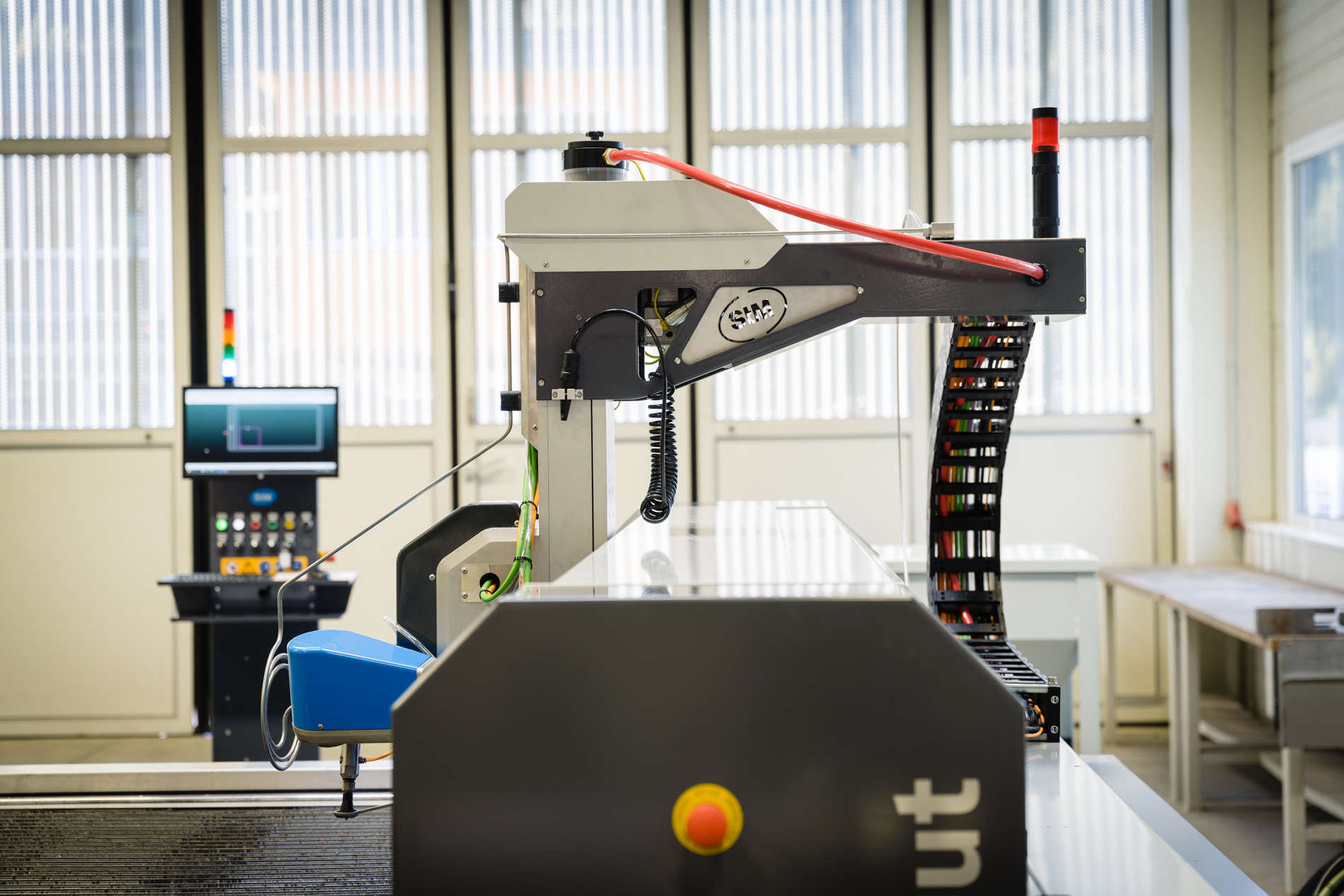

Masina de debitat cu jet de apa StM MasterCut 1530© este foarte versatila, nu necesita mentenanta crescuta si are un raport pret-performanta extrem de atractiv. Acest tip de masina de debitat cu jet abraziv ofera eficienta la consumuri foarte mici de putere, apa si aer comprimat



   Descrierea masinii de debitat cu jet de apa StM MasterCut 1530©:

  • Tancul de taiere al masinii StM MasterCut 1530© are o structura usoara, fiind confectionat din aluminiu si otel inox. Sistemul nu are burdufuri, ghidajele liniare fiind astfel usor de curatat.
  • Grile industriale segmentabile, pentru suportul piesei in lucru (pot sustine pana la 600 Kg/m2)

Dotari StM MasterCut 1530©:

  • Iluminarea LED a zonei de lucru
  • Cursa pe axa Z de 200 mm
  • Senzor automat de ajustare a inaltimii si controlul coliziunii
  • Laser de pozitionare StM Edge Tracker
  • Valva taiere abraziva

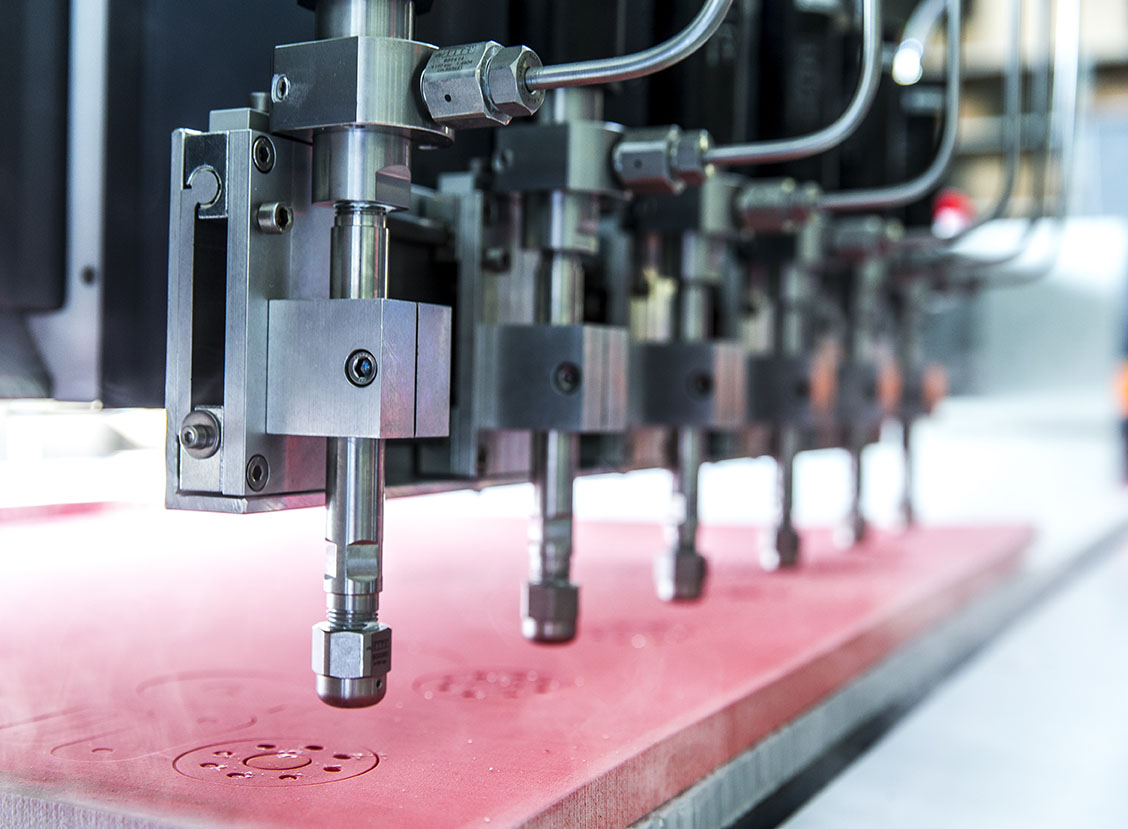

  • Cap de taiere abraziv aJET
  • Capacitate stocare tanc abraziv 450 Kg
  • Control CNC NUM Flexium
  • cabinet de control “PREMIUM”
  • Software de taiere StM SmartCut – licenta basic + a-2-a licenta pentru PC
  • Tripla bariera de siguranta
  • pompa de mare putere ECOTRON 40.378 l/min, 37 Kw, 4000 Bar. Include pompa booster cu reductor de presiune , valva electrica debit apa, pachet piese de schimb, scule speciale, cheie dinamometrica, umplere initiala cu ulei
  • Documentatie tehnica si instructiuni de operare a sistemului de debitare cu jet abraziv
  • Garantie 24 luni sau 3000 ore de functionare



SPECIFICATII TEHNICE :

Caracteristica

U.M

Valoare

Cursa pe axa X

mm

1502 mm

Cursa pe axa Y

mm

3002 mm

Cursa pe axa Z

mm

200 mm

Precizia de pozitionare

mm

± 0.08 mm/m la 200C

Precizia de repetabilitate

mm

± 0.05 mm/m la 200C

Avansul maxim de taiere

mm

15 m/min

Lungime

mm

3250 mm (cu tubulatura)

Latime

mm

3980 mm

Inaltime

mm

2140 mm

Greutate

mm

1500 Kg (fara apa)



Echipamentul tancului de taiere :

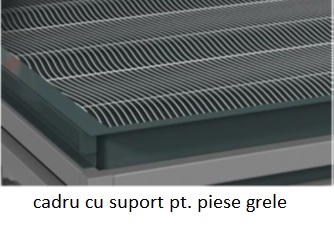

  • Suportul industrial tip grila suporta incarcare de pana la 1000 Kg/m2. Datorita inaltimii de 130 mm si profilului curbat, panourile inserabile ofera stabilitate mare a piesei de prelucrat. Suporturile tip grila presupun inlocuire usoara.

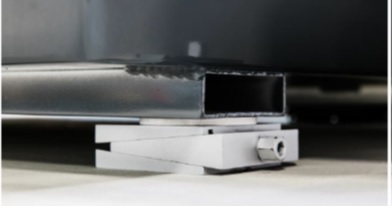

Pentru alinierea perfecta a suprafetelor tancului de taiere si pentru o geometrie corecta a masinii, StM recomanda utilizarea penelor de precizie conform foto de mai jos :



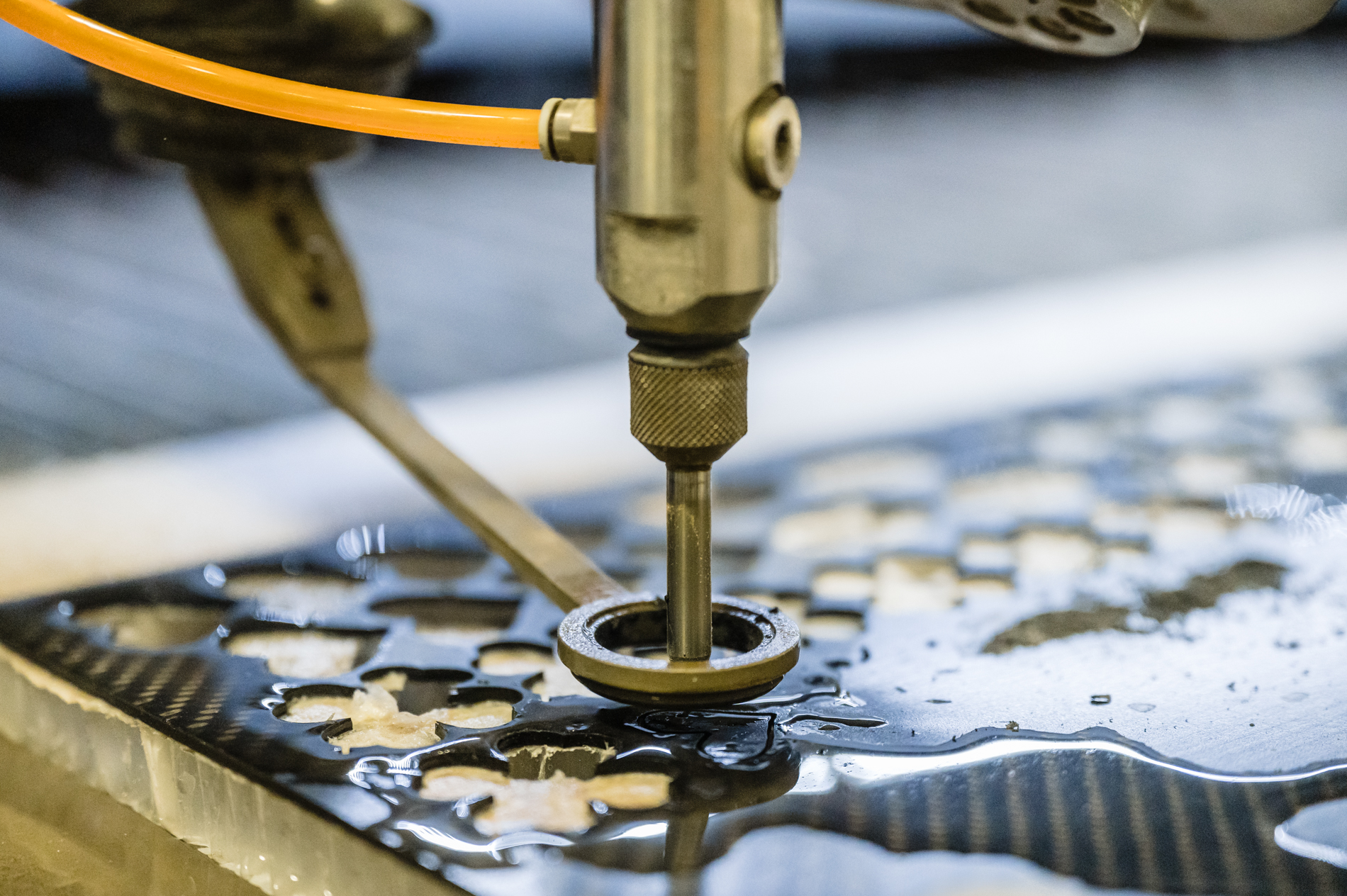

Echiparea Axei Z :

   Datorita senzorului automat al inaltimii si pentru protectie contra coliziunii, distanta dintre capul de taiere si suprafata materialului este masurata continuu in timpul procesului de taiere si ajustata constant in sus sau in jos. Senzorul cu inel de carbura poate fi mutat in toate directiile. Acesta transmite informatiile sistemului de control care ajusteaza conform cerintei, sau opreste chiar procesul de taiere.

  • Protectie integrate contra coliziunii
  • 30 mm degajare, 350 mm cursa
  • Cursa intermediara ajustabila individual, electric
  • Intervale senzor inaltime ajustabile intre 5 – 999 sec.
  • Scanare initiala la inceputul taierii
  • Scanarea fiecarui contur
  • Scanarea continua a conturului de taiat
  • Pentru grosimi material pana la 250 mm



StM Edge Tracker( laserul de pozitionare )

  • Prinderea etansa a laserului de pozitionare asigura o pozitie perfeta a piesei de debitat. Laserul cupleaza automat in timpul pozitionarii si vizualizeaza punctul traversat pe suprafata piesei de prelucrat
  • clasa de protectiie IP67, complet etans
  • raza laser vizibila cu iesire 40 mW
  • pozitionare manuala rapida
  • carcasa izolata electric





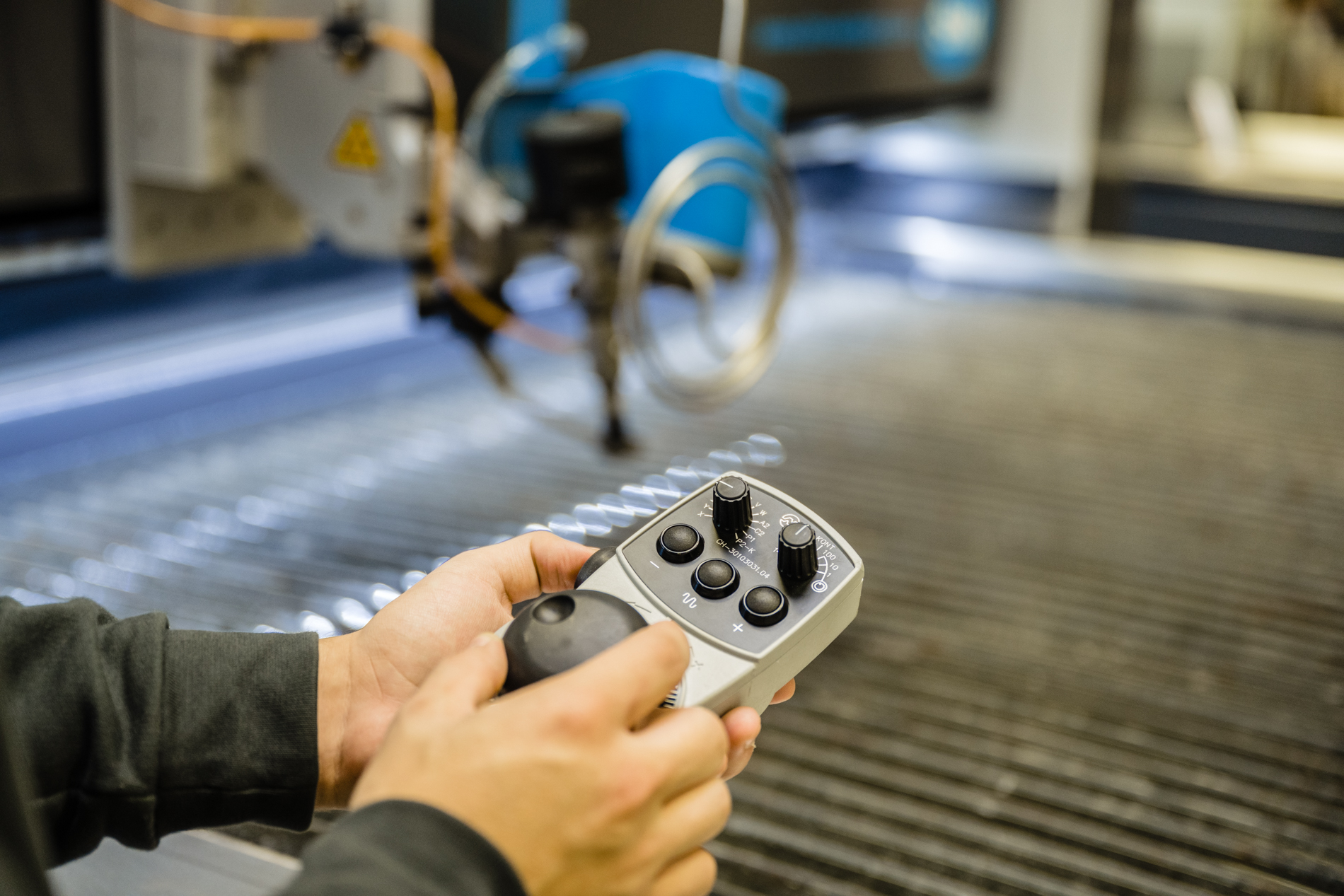

Comanda masinii de debitat cu jet abraziv StM ECO :

   Sistemul de taiere cu jet abraziv StM, are intotdeauna un sistem de control CNC aditional care e capabil sa primeasca datele de taiere de pe un PC standard localizat in cabina de control. Astfel sistemul nu va mai fi influentat de update-uri Windows, virusi sau alte inconveniente. Calculatorul transmite date CNC-ului masinii si poate fi inlocuit oricand fara probleme.

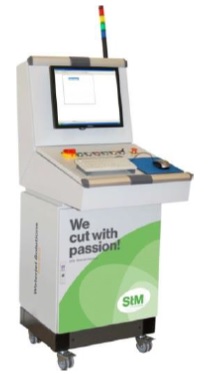

Pupitrul de comanda pe roti, “PREMIUM” de la RittalTM – caracteristici

  • PC DELL sau HP
  • Intel Core i3 -7100
  • 4GB RAM
  • hard disk 128 GB SSD
  • USB 2.0 + 3.0
  • HDMI + placa retea on-board – USB RJ45
  • Windows 10 Pro 64
  • Monitor LED 20”
  • Tastatura si mouse cu protectie la apa



 Software-ul de taiere StM SmartCut CAD/CAM dezvoltat de IGEMS :

   O alegere ideala atat pentru incepatori cat si pentru profesionistii in taiere, SmartCut e un program usor de folosit, pentru crearea si importul desenelor , pentru setarea parametrilor de process specifici si pentru controlul masinii. Are un sistem CAD integrat puternic, a carui interfata si executie a comenzilor au fost inspirate din Autodesk AutoCAD©. IGEMS Base este platforma minima care poate fi suplimentata cu module aditionale.

Module incluse :

  • platforma IGEMS CAD
  • scule CAM – pentru procesarea si corectarea taierii conturului
  • 2D CAM – special conceput pentru sistemele StM, incluzand baza de date cu materiale, parametrii lead-in, setarea masinii si ajustarea sculelor
  • platforma AWJ Dynamic: permite schimbari ale grosimii materialului, sau selectarea diferitelor calitati de taiere. Parametrii de taiere sunt calculate automat si inclusi in viteza de taiere
  • Mentenanta pentru 12 luni inclusive update-uri

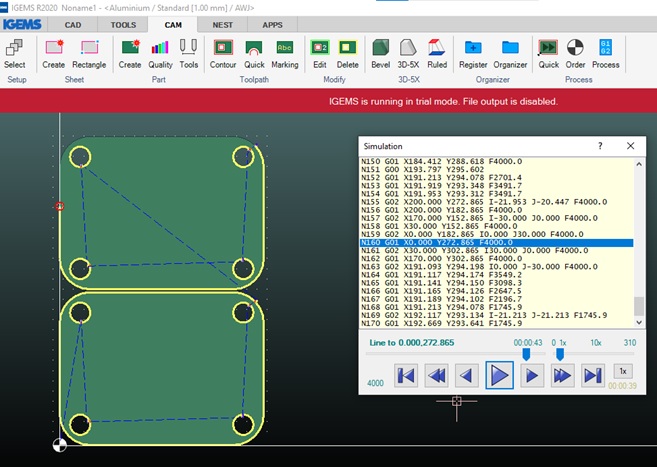

 extras din modulul soft IGEMS



Module optionale :

  • Data Exchange – permite suplimentar, importul urmatoarelor formate .CBF, .GEO, .TAG, .ORD, .PRT, .WMF, .IGS, .PS, .EPS
  • Sign Maker – un modul in care imaginile .jpg/.bmp si fonturile, pot fi convertite in geometrie CAD. Mai mult, acest modul IGEMS, permite conversia desenelor pe hartie, sau imaginilor cu logo, in fisiere .DXF, si prin urmare crearea unui limbaj CNC cod masina
  • Modul Nesting 1 si 2 – in combinatie cu nivelul 1, optimizeaza automat parti cu diferite geometrii. Sunt suportate toate formele geometrice.
  • Licenta Floating – cu aceasta licenta (administrator de retea) putem instala oricati utilizatori si permite acestora accesul

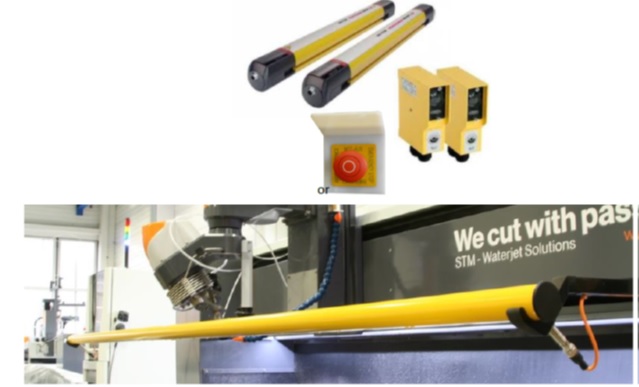

Conceptul de siguranta in viziunea StM :

     Aria de lucru este protejata in timpul operarii masinii prin intermediul unui sistem de 3 bariere, sau a unei baghete pozitionata in fata si in spatele masinii de debitat cu jet abraziv.





      Masina de debitat cu jet abraziv StM MasterCut 1530©, indeplineste in intregime normele CE in vigoare ( IEC61496). Barierele de siguranta opresc functionarea masinii, slabesc presiunea in sistem si seteaza sistemul de coordonate al masinii in origine



    Stabilitatea procesului de debitare :

    Cand avansul pe axa Z este setat in mod automat pe recunoasterea mecanica a suprafetei piesei de lucru apare o cursa intermediara care protejeaza varful tortei in timpul miscarilor rapide. In timpul taierii cu materiale abrazive, presiunea in camera de amestecare a abrasivului este de asemnenea monitorizata.    Monitorizarea acestor valori permite alegerea duzelor de taiere, debitul de abraziv si alinierea duzei de taiere respectiv focalizarea. Se previne o refulare a apei in sistemul de dozare abraziv



Componentele de mare presiune ale masinii :

  • Valva de taiere cu jet de apa
  • Reteaua de tubulatura dintre pompa de mare presiune si valva de taiere pe o distanta de 5m, este inclusa in dotarea standard a masinii.

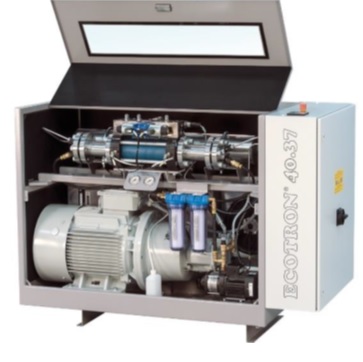

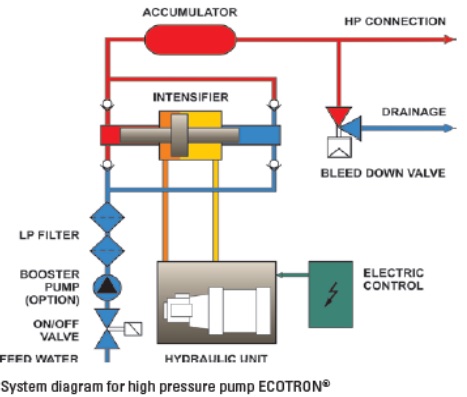

Pompa de mare presiune BFT ECOTRON© 40.37+

Caracteristici :

  • presiunea permisa 420 MPa
  • presiune continua de operare max. 400 MPa
  • 8 l/min debit maxim
  • putere motor 37 KW
  • pompa cu piston axial si regulator de presiune/debit hidraulic
  • pompa cu roti dintate pentru circuitul de racire
  • intensificator de presiune cu cilindru conducator
  • amortizor de pulsatii 2.49 l conform Directivei Echipamente presiune 97/23/EC
  • conector pentru circuitul oprire de urgenta
  • componente electrice si electronice de marca, in panoul electric
  • design complet cu tubulatura, tevi si cabluri

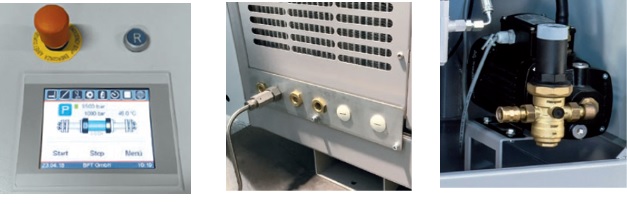

- controller-ul pompei ECOTRON© permite conectarea unei card Profinet. Cu ajutorul acesteia pompa este pregatita pentru Industry 4.0

- componentele sunt isolate fonic in carcasa

- ajustarea automata a presiunii de la 50 – 400 MPa

- racire prin intermediul schimbatoruluui de caldura

- filtru dublu pentru prefiltrarea apei la intrare

- pachet piese de schimb, garnituri de etansare si scule speciale de asamblare

- cheie dinamometrica



Calitatea apei de intrare in pompa de mare presiune BFT ECOTRON© :

Parametri

Simbol

U.M

Recomandare pt. pompa







Fara masuri suplimentare

Aplicare WIN2054WSi©

Aparenta





Incolor

Incolor

Valoare pH min./max.





7.0 – 8.5

7.0 – 8.5

Conductivitate

ƛ

µS/cm

100 – 450

100 - 1500





mmol/l(0dH)

0.36 – 1.78 (2-10)

0.36 – 3.93 (2–22)

Duritatea min./max.



mmol/l(0dH)

0.36 – 1.78 (2-10)

0.36 – 3.57 (2–20)



m-Wert

mmol/l(0dH)

0.36 – 1.78 (2-10)

0.36 – 3.57 (2–20)

Calcinare min./max.

Cl

mg/l

≤ 100

≤ 100



Fe₂

mg/l

≤ 0.2

≤ 0.2

Carbonatare (pH 4.3) min./max.

Cu₂

mg/l

≤ 2.0

≤ 2.0

Clorurare

SiO₂

mg/l

≤ 5.0

5 - 40



     Temperatura apei de intrare  +10 250C

     Presiunea apei de intrare 0.3 0.7 MPa

     Conform ultimelor cercetari, indexul de stabilitate este un indicator al calitatii apei. Daca apa nu intruneste aceste cerinte, se recomanda utilizarea tratamentului apei cu pachetul StM Water Treatment (Optional)

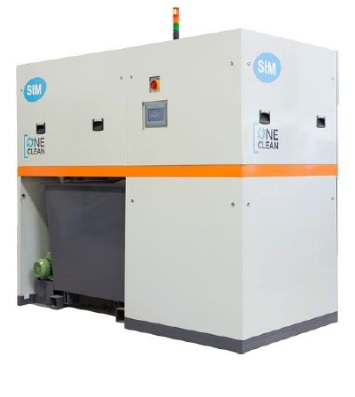

Tratamentul apei StM Water Treatment OneClean (optional) :

Pentru protectia mediului si utilizarea eficienta a resurselor StM furnizeaza clientilor si solutii de tratare a apelor reziduale.

  • Filtrul OneClean este inima acestui sistem de tartare
  • Acest filtru separa apa de proces din bazinul de taiere si descarca abrazivul utilizat intr-un sac. Procesul de taiere nu este intrerupt
  • Mixtura apa-abraziv este aspirata din bazinul de taiere prin intermediul unei pompe si depozitata in sac
  • Pompa poate deversa pana la o distanta de 40m
  • Sacul colector se inlatura cu ajutorul unui transpalet
  • Are senzor de incarcare cu lumina de avertizare
  • Sistem de reglare a nivelului apei in tanc (bazin)
  • ControL PLC Siemens
  • Are senzor de greutate si in momentul umplerii anunta necesitatea schimbarii
  • Procesul poate fi vizualizat pe ecranul PC

Dimensiuni: Lxlxh – 2400mmx1200mmx2200mm

Greutate: cca. 500 Kg

Puterea consumata: 2.2 kW

Aer comprimat: 6 Bar, 50l/min

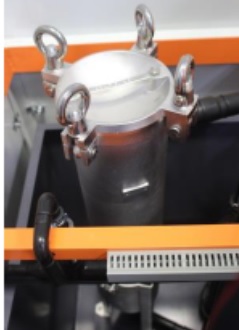

Filtrul StM One Clean (optional)  :

  • util pentru curatarea solidelor si dizolvarea substantelor din apa reziduala pana la limita de detectie
  • Pentru taiere in sine cu pompa descrisa mai sus, sunt pompati in bazin max. 225 l/ora. Acelasi volum este descarcat in cazul golirii de apa reziduala
  • foarte usor de curatat si extrem de robust
  • inserturile filtrelor sunt in varianta de 1µm, 5µm si 10 µ

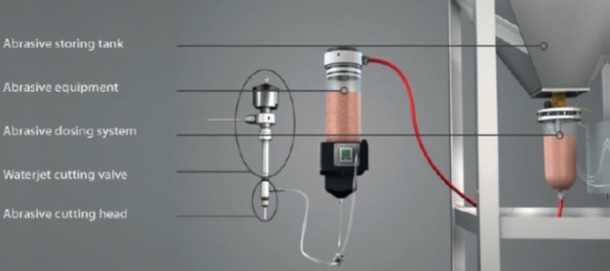

      Sistemul de dozare a abrazivului StM :

  Sistemul de dozare a abrazivului din componenta masinii de debitat cu jet de apa EcoCut 2D 1020 consta intr-un dozator de capacitate 1000g, si conectica de presiune de la tancul de abraziv.

    Ponderea costului abrazivului in economia masinii este de cca. 40% de aceea acest aspect este unul foarte important. Dozarea nisipului abraziv este controlata CNC, astfel este evitata risipa de material abraziv.

  • sistemul de dozare cu nisip abraziv granulatie 0.1mm – 0.5mm
  • ajustarea cantitatii de nisip abraziv de la 0 – 1000 g/min
  • nivelul de umplere in dozator este monitorizat prin senzori si reumplerea este controlata automat

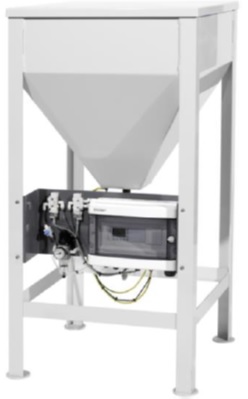

   Tancul de material abraziv StM :

   Tancul de material abraziv StM serveste pentru stocarea materialului abraziv necesar la taierea cu jet abraziv. Tancul abraziv este dotat cu o sita care impiedica contaminarea materialului abraziv cu insecte sau alte impuritati.

  • capacitate 450 Kg, inclusiv cadrul metalic si capacul tancului
  • Senzor de presiune si nivelul umplerii
  • Furtun de alimentare Ø16 mm intre tancul abraziv si dozatorul intermediar
  • unghi deschidere capac 1100
  • aria de instalare 730x730x1070mm
  • Distanta dintre tancul de alimentare si unitatea intermediara de dozare trebuie sa fie de max. 15m





Informatii generale GARANTIE masina de debitat cu jet abraziv StM MasterCut 1530©:

   Pentru modelul StM MasterCut 1530©, producatorul austriac asigura o garantie de 24 luni sau 3000 ore de functionare



Scolarizare/training operator masina de debitat cu jet abraziv :

    Pachetul StM include scolarizare in vederea devenirii technician debitare cu jet de apa. Se scolarizeaza operatorul in notiuni de generarea presiunii, vacuum, recomandari CAD-CAM privind operarea sistemului si mentenanta acestuia. Clasa de maximum 5 cursanti iar scolarizara dureaza 2-3 zile. La recomandarea specialistilor StM Stein Moser GmbH este indicat ca scolarizarea sa fie facuta la sediul StM Eben, in timpul perioadei de livrare a masinii catre client.

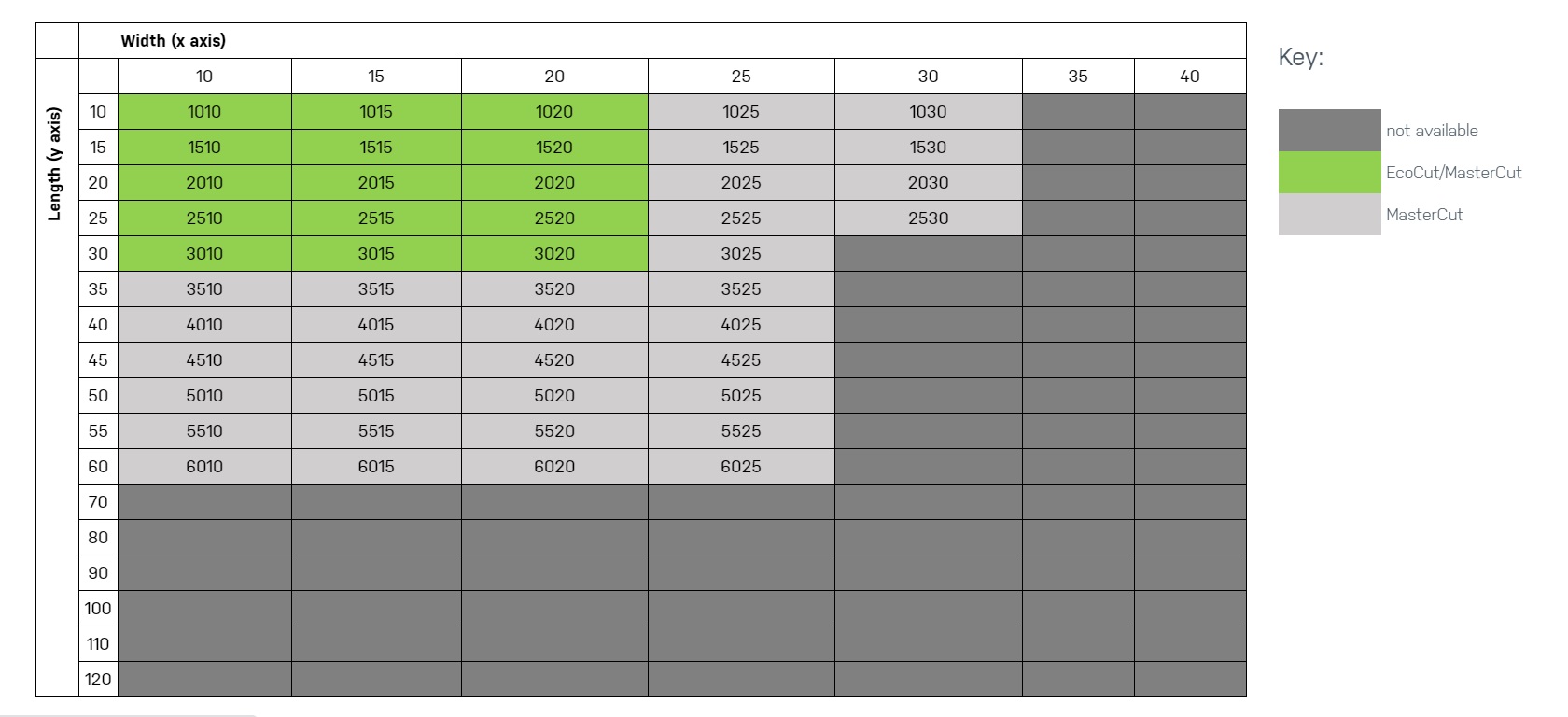

Variante si dimensiuni constructive ale masinilor de debitat cu jet abraziv StM :

StM are o politica flexibila privind dimensionarea masinilor, folosind increment de 50mm.

 Astfel putem avea combinatiile mesei de taiere in dimensiunile 1000x1500mm, 2500mmx1500mm, 3000mmx1500mm, 3000mmx2000mm, 4000mmx2000mm. In figura de mai jos sunt reprezentate dimensiuni ale mesei.



ACCESORII OPTIONALE MASINA DE DEBITAT CU JET ABRAZIV StM EcoCut 2D 1020 :

  • Software de taiere StM SmartCut cu 2 licente + modulul 3D
  • Software de taiere StM SmartCut modulul Nesting (Nivel 1+2)
  • Data Exchange StM IGEMS – modul schimb de date
  • StM IGEMS Manager de licente
  • Sistem de tratare a apei StM OneClean cu sac colector si indicator de nivel
  • Sistem de tratare a apei StM OneClean cu display Siemens
  • Filtru de presiune pentru apa murdara
  • Filtru pentru parti dure
  • Tratament apa inclusiv 30 Kg. aditiv
  • Service extins pe partea de pompa
  • Pachet “Service anual” din partea StM



Pentru informatii suplimentare va rugam sa consultati fisa tehnica iar pentru o cotatie de pret cereti o oferta.
