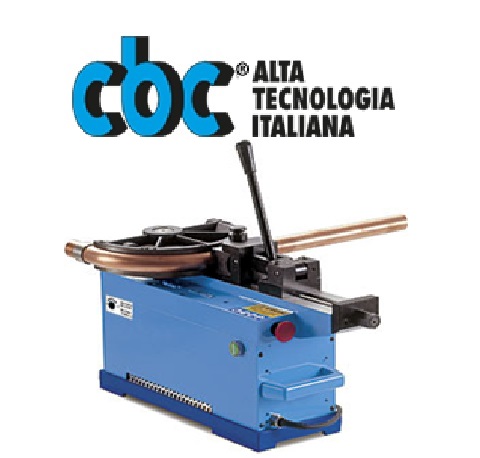

Masina de indoit teava UNI 60A Digital Electric
Brand: CBC (Italia)
Seria:

Fabrica Fondată în 1966, CBC s-a născut ca o companie artizanală care produce diverse obiecte pentru zootehnice. După câțiva ani a început cu succes producția de articole pentru domeniul hidraulic și mecanic: aici sunt primele mașini de filetat mod. 114, 392 și 394. Începând din anii 80 CBC a început producția de îndoitoare de țevi de la modele manuale pentru cupru (P22 / A și OB85 / S) până la cea mai recentă și sofisticată mașină de îndoit țevi în 3 faze cu mod de programare digitală. UNI70 / C, pentru îndoirea tuturor tipurilor de țevi, cu posibilitatea de îndoire cu sau fără sistem de mandrine. În scurt timp a început expansiunea care a adus compania la dimensiunile industriale efective. Specializat din ce în ce mai mult în planificare și proiectare, datorită unui departament tehnic eficient și calificat și utilizării celor mai moderne tehnologii pentru îndeplinirea produselor sale, CBC este de fapt capabil să furnizeze mașini și scule pentru satisfacția oricui lucrează cu conducte.


Date tehnice

Este o masina de indoit tevi pentru  o gama mare de diametre  de indoire, realizand indoiri constante chiar si pentru tevi mai delicate.

Are posibilitate de indoire la o raza egala cu de 3 ori sau de 4 ori diametrul exterior al tevii.

Corpul masinii este din aluminiu si este dotata cu un motor asincron de 1,3 CP, alimentat la 230 V / 50 Hz, 2800 rpm.  Unghiul maxim de indoire este 180 de grade. Are o unitate electronica digitala cu un microprocesor, pentru programarea, controlul si corectia unghiului de indoire. Are capacitate de stocare 9  programe de indoire, cu 9 indoiri pe program. Motorul are frana electrica, cu posibilitate de intoarcere automata la pozitia initiala a matritei la sfarsitul cursei.





Poate fi echipata optional cu suport mobil pentru teava si un suport pentru masina de indoit.















Pentru fiecare dimensiune de teava masina trebuie dotata cu o matrita si o contramatrita corespunzatoare diametrului exterior al tevii.





Matritele din aluminiu si din fonta se aleg in functie de diametrul exterior al tevii si raza de indoire.

Pentru tevi cu diametre mari si pereti subtiri (sub 2 mm), pot apare deformari ale tevii in zona de indoire. In acest caz se recomanda folosirea unei masini cu dorn, care este mult mai scumpa.

Capacitatea de indoire a tevilor din :

Reglarea unghiului de indoire



      Cupru:

      Conducte electrice:

Inox:

Fier pentru hidraulice:

Fier (cazan):

Aluminiu:

Pentru gaz:



pana la Ø 54x4 mm

pana la Ø 50x2 mm

pana la Ø 35x3 mm



pana la Ø 54x4 mm

pana la Ø 54x3 mm

pana la Ø 54x5 mm

pana la Ø 1”1/2 mm

Reglarea unghiului de indoire

Frana electrica.

Revenirea automata in punctual initial.

Puterea motorului:

Turatia:

Tensiunea de alimentare:

Dimensiuni de gabarit:



Greutatea:







1,3 CP

2800 rpm

230 V, 50Hz

L - 580 / l -210 / H - 410 mm

60 kg



Accesorii optionale:

1) Sevalet pliabil cod 000593.1

2) Baza universala pentru indoirea cu brat osciant cod cod 000970.1

3) Forma din aluminiu sau sferoidal din fonta cu inel pentru indoirea tevilor cu raza standard de 3 sau 4 ori diametrul tevii de indoit.

4) Contraforma folosita pentru a indoi tuburi subtiri cu forma ABCELH.

5) Contraforma cu role pereche folosită pentru a îndoi conductele cu o grosime mai mare de 2,5 mm. (utilizat cu 2 role în funcție de diametrul tubului care trebuie îndoit); utilizarea acestui echipament evită aplatizarea externă a conductei. Este utilizat cu forme precum CELH.

B - Se aplică la masina  electrica monofazat UNI 60 (cod 000969).

6) Tija de armare pentru forma de tip CEL, este utilizată atunci când este necesară îndoirea conductei de oțel inoxidabil cu un diametru mai mare de 33 mm. și corespunzătoare în inch, adică atunci când trebuie îndoite alte tipuri de țeavă cu un diametru mai mare de 42 mm. și corespunzător în inch.

A - cod 000744 - este utilizat pentru masina de indoit teava UNI 60 electrica monofazic-digital.

7) Brat oscilant cu regulator de podea.



TIPUL MASINII

COD

LUNGIME

(ml)

LUNGIME UTILA (ml)

UNI60 TRIFAZAT

0001242.1

0001242.2

0001242.3

0001242.4

0001242.5

1

2

3

4

5

0.7

1.7

2.7

3.7

4.7



UNI60

UNI60AI

000841

000842

000937

000938

000986

1

2

3

4

5

0.7

1.7

2.7

3.7

4.7






Pentru informatii suplimentare va rugam sa consultati fisa tehnica iar pentru o cotatie de pret cereti o oferta.
