AVANTAJE

• Pana la 33 posturi.
• Pentru foi de tabla de 1500x2500mm; 3000x1500mm; 2500x1250mm; 2000x1250mm.
• Cilindru hidraulic de mare viteza H+L Voith de 20 si 30 tone
• Cleme de fixare a tablei cu repozitionare automata
• 3 cleme de fixare a tablei.
• Cadru rigid in forma de O.
• Senzor pentru jocuri pe axa X.
• 2000 stantari pe minut.
• Masa cu perii si rulmenti cu bile din otel.
• Sistem de siguranta pentru cleme.

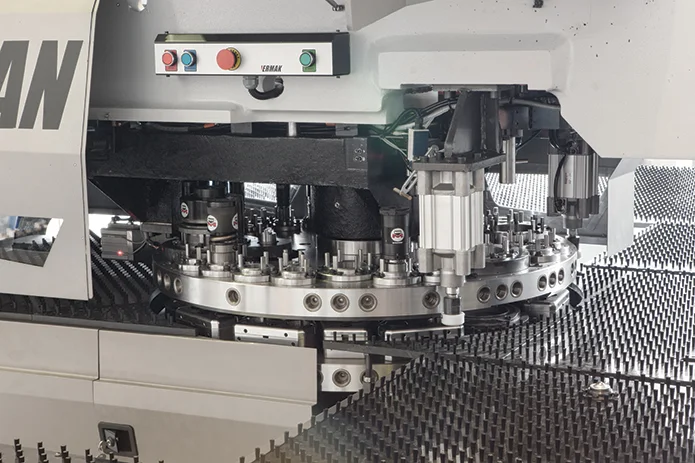

TURELA

Turela masinii de stantat ETP are doua variante: cu 33 si 27 posturi. In varianta cu 33 posturi, trei posturi sunt indexabile D si pot include la cerere multiscule 8A sau 3B sau 1C. Astfel numarul de scule poate ajunge la 54.

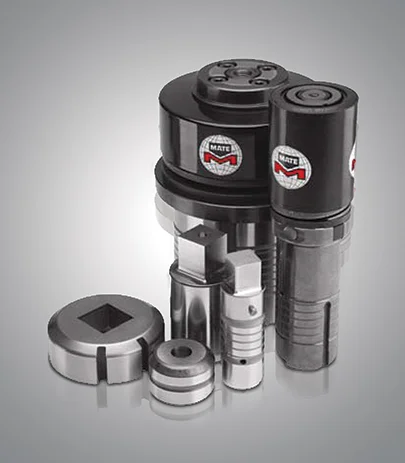

Sistemul adaptor pentru scule este din otel durificat superficial si calit avand o durata mare de viata fara necesitati de intretinere.

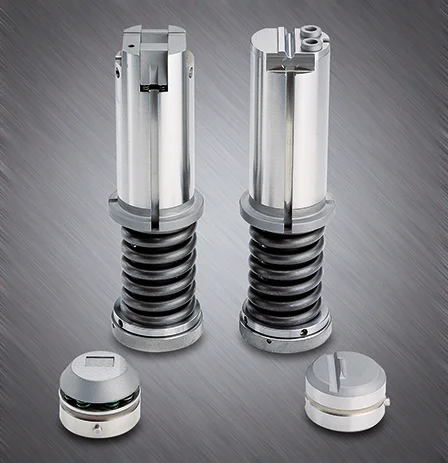

Sunt posibile operatii de ambutisare cu sculele functionale, precum si perforarea la diferite diametre si forme.

Permutarea sculelor turelei cu 33 posturi

• Posturi 15 x A: Φ1/2’’ fix si gauri Φ1,6- Φ12,7 mm
• Posturi 12 x B: Φ1-1/4’’ fix si gauri Φ12,8- Φ31,7 mm
• Posturi 2 x C: Φ2’’ fix si gauri Φ31,8- Φ50,8 mm
• Posturi 1 x D: Φ3-1/2’’ fix si gauri Φ50,9- Φ88,9 mm
• Posturi 3 x D: Φ3-1/2’’ index si gauri Φ50,9- Φ88,9 mm

Permutarea sculelor turelei cu 27 posturi

• Posturi 11 x A: Φ1/2’’ fix si gauri Φ1,6-12,7 mm
• Posturi 10 x B: Φ1-1/4’’ fix si gauri Φ12,8-31,7 mm
• Posturi 1 x C: Φ2’’ fix si gauri Φ31,8-50,8 mm
• Posturi 2 x D: Φ3-1/2’’ fix si gauri Φ50,9-88,9 mm
• Posturi 2 x B: Φ1-1/4’’ index si gauri Φ12,8-31,7 mm
• Posturi 1 x C: Φ2’’ index si gauri Φ31,8-50,8 mm

Posturi indexabile automat

Pot fi stantate diferite contururi la unghiurile cerute cu 3 posturi indexabile automat. Aceste posturi pot include scule 8A sau 3B sau 1C, conform cerintelor clientului, astfel incat este posibila o mare varietate de combinatii de scule. Precizia de pozitionare indexabila este de 0,01°.

 Viteza si precizie

Viteza maxima de stantare la deplasari ale stantei de 1 mm pe axele Y si X intr-o tabla de otel de 1 mm grosime este de 1100 batai pe minut, iar viteza de marcare (ambutisare) este de 2000 batai/min. Viteza dependenta X + Y este de 120 m/min. Eroarea de pozitionare este ± 0,01 mm. Eroarea de repetabilitate este ± 0,05 mm.

Sistem Airblow

Asigura ungerea sculei si ii prelungeste durata de viata. Impinge in jos deseurile si previne incalzirea sculelor in timpul prelucrarii.

Acceleratia pe axe este controlata automat in functie de greutatea materialului. Pe axele X si Y sunt folositi rulmenti de precizie, ghidaje fara jocuri, suruburi conducatoare de precizie, servomotoare si drivere rapide. Precizia de pozitionare nu este afectata la viteze mari.

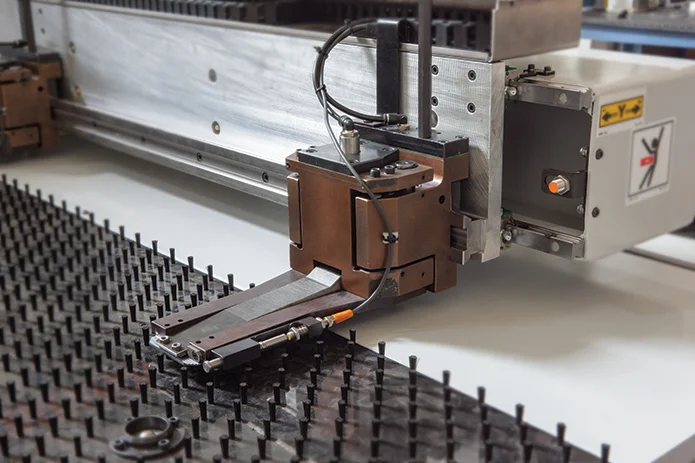

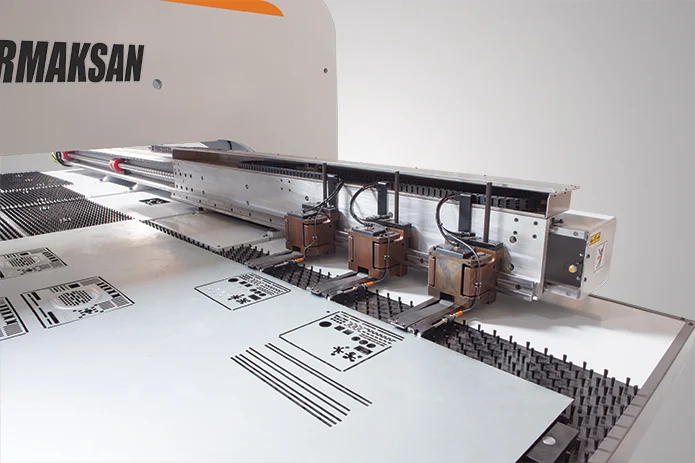

Clemele de prindere a foii de tabla

Zona foii de tabla prinsa in cleme nu poate fi stantata, comanda repozitioneaza automat aceasta zona pentru a fi stantata la sfarsitul procesului. Cele trei cleme sunt actionate pneumatic si nu deformeaza foaia de tabla prinsa datorita fixarii pe suprafata sferica. Sistemul de siguranta al clemelor previne coliziunea dintre cleme si scule comparand pozitia clemelor cu partea din program care se executa.

Scula pentru desprinderea reperelor stantate (work chute, optionala)

Reperele sau deseurile stantate din foaia de tabla sunt indepartate si colectate intr-o cutie prin sistemul de desprindere din foaia de tabla.

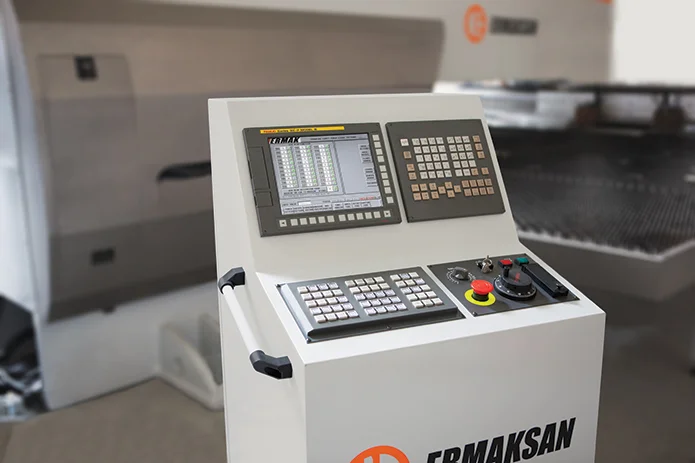

Comanda numerica Fanuc 31i-PB

• Capacitate de memorare programe de pana la 2 mb
• Memorie EPROM de 16 mb si SRAM de 1 mb
• Conversie inch/mm
• Sistem coordonate piesa
• Ecran cu afisare grafica
• Functia de evitare zona de prindere a tablei
• Verificarea zonei de siguranta
• Controlul sculelor
• Simulare
• Afisare contor piese, ore de functionare

Echipament standard:

• Cadrul masinii cu masa
• Turela automata cu 33 posturi
• 3 cleme fixare materialcu repozitionare automata si microintrerupatoare de incarcare
• Sistem de ungere a sculei (Airblow).
• Panou de comanda cu CNC Fanuc 31i-PB, cu suport mobil.
• Comanda cu pedala de picior.
• 1 soft optimizare (Lantek sau Metalix).
• Manualul utilizarorului si catalog de intretinere.
• Posturi 15 x A: Φ1/2’’ fix si gauri Φ1,6- Φ12,7 mm
• Posturi 12 x B: Φ1-1/4’’ fix si gauri Φ12,8- Φ31,7 mm
• Posturi a 2 x C: Φ2’’ fix si gauri Φ31,8- Φ50,8 mm
• Posturi 1 x D: Φ3-1/2’’ fix si gauri Φ50,9- Φ88,9 mm
• Posturi 3 x D: Φ3-1/2’’ index si gauri Φ50,9- Φ88,9 mm
• Termometru cu afisaj digital pentru temperatura uleiului.
• Soft pentru utilizarea rotii si sculelor de ambutisare.
• Cutie de deseuri.
• Protectie cu lant in jurul masinii (sistem de siguranta).
• Sistem de racire a sistemului hidraulic.

Echipament optional:

• Dispozitiv pentru comanda de la distanta
• Sistem de protectie cu bariera de senzori
• Inlocuire sistemul de stantare standard (hidraulic) cu servomotor
• Kit scule
