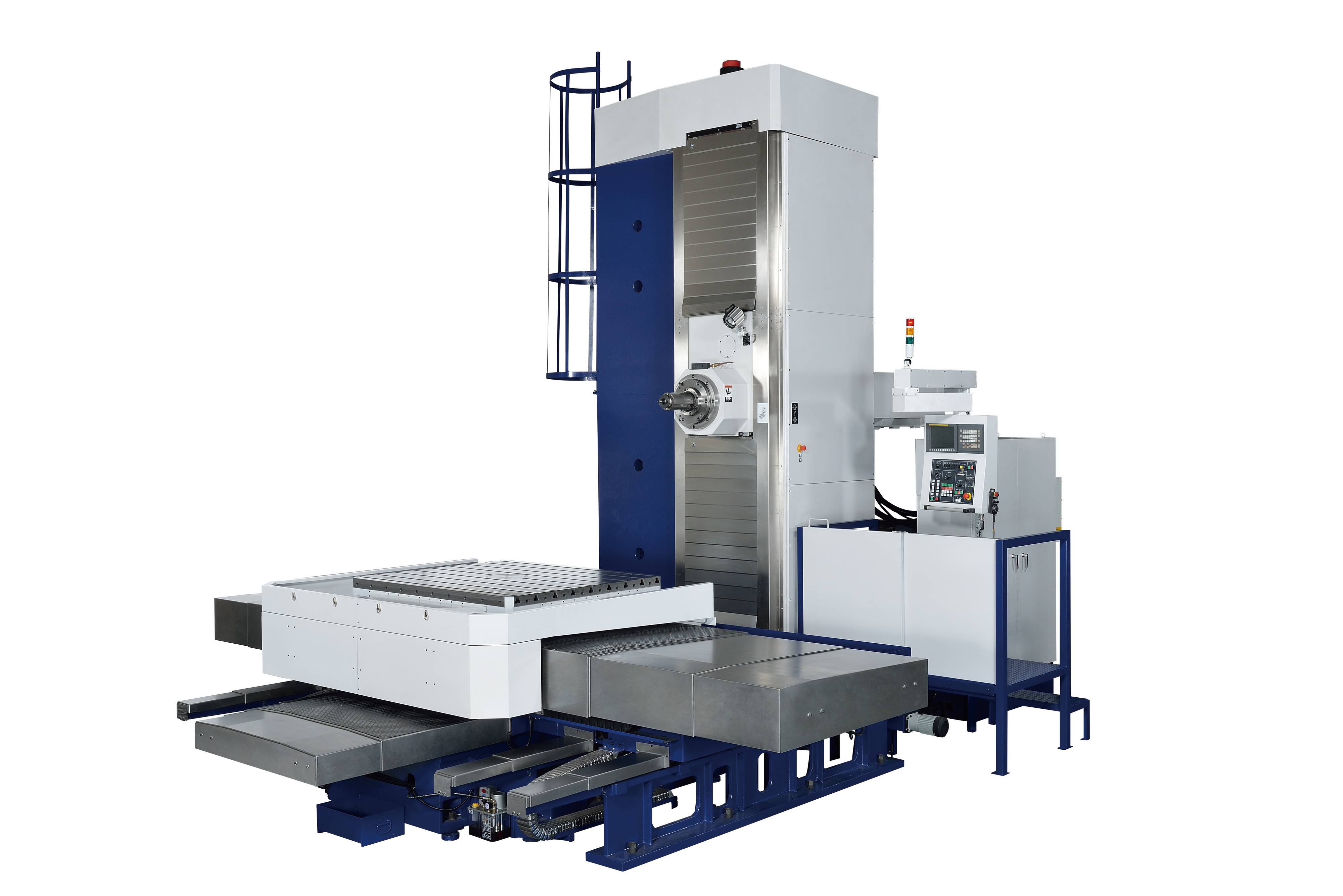

Masini de alezat si frezat cu CNC seria CBA- Chang Chun (Taiwan)
Brand: Chang Chun (Taiwan)
Seria:

Compania CHANG CHUN HSIUNG CO., LTD.  a fost înființată din 1967 si este un renumit producator din Taiwan de masini de alezat si frezat cu CNC.

Dupa o experienta de peste 50 ani in productia de masini unelte, astazi Chang Chun Hsiung se regaseste printre producatorii de elita din Taiwan.

Chang Chun Hsiung produce masini de alezat si frezat cu CNC cu diametrul axului principal intre 100 si 160 mm. Datorita faptului ca aplica pentru masini conceptul modular de productie, masinile pot fi construite flexibil, la cererea clientilor sau pot fi inbunatatite permanent.

Subansamblele de baza ale masinilor sunt produse in fabrica proprie, iar unumite componente ce tin de precizia si fiabilitatea masinilor sunt importate de la producatori de marca cum ar fi: SKF, Krupp Thysen, Siemens, Rittal ,etc.

Toate masinile de alezat si frezat CHANG CHUN prezinta o precizie  ridicata, asigurand totodata si o calitate superioara si sunt construite având în vedere fiabilitatea și precizia ridicată, la o calitate recunoscuta international.


Date tehnice
  • Productivitate ridicata

Actionarea digitala arborelui si a motorului principal este mult mai precisa si cu o viteza de reactie mult mai mare decat actionarea analogica traditionala.

Pentru a se asigura cele mai eficiente conditii de alezare, arborele este monitorizat continuu.

Fiecare axa de lucru este controlata independent, astfel incat sa se asigure viteza de avans optima.

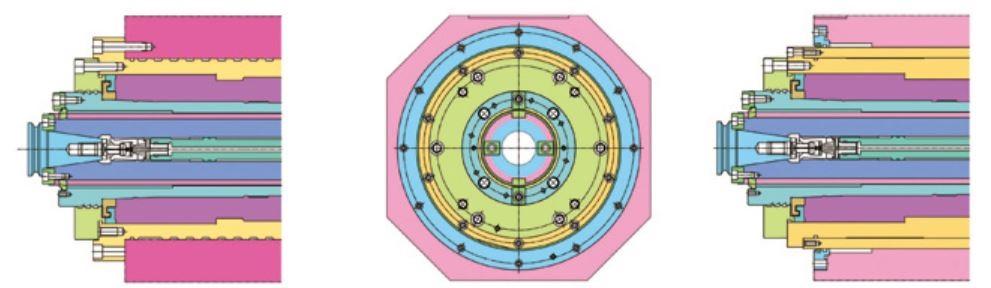

  • Axul brosei de putere ridicata

Axul este special proiectat cu sistem de racire ce mentine precizia constanta a rulmentilor in conditii de operare normale.

Constructia cutiei de viteze si sistemul de lubrifiere automat asigura masinii fiabilitate si performante superioare.

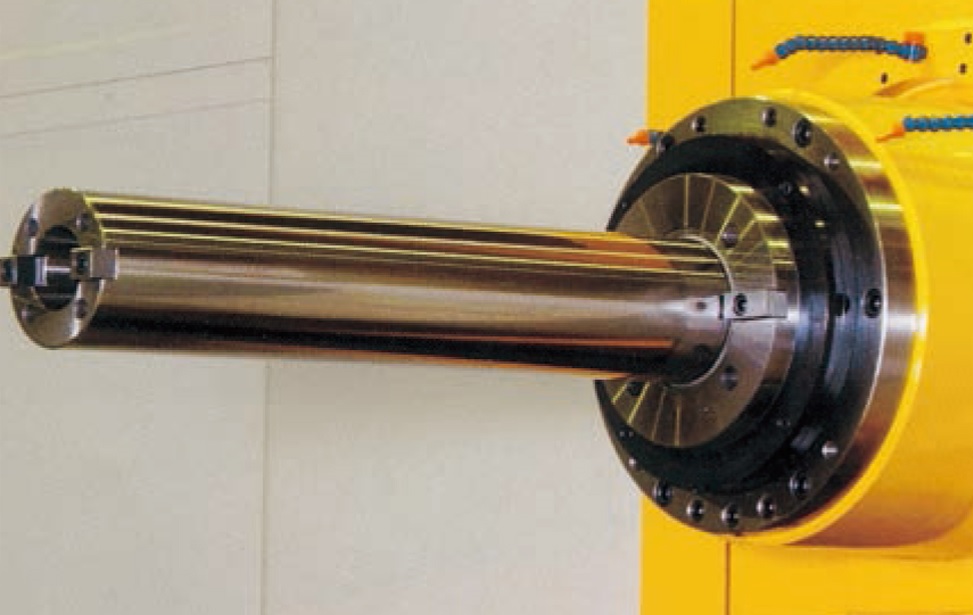

Axul si bara de alezat sunt fabricate din aliaj SACM645. Axul este nitrurat la o duritate de HRC 62-68 unitati. Aceasta duritate mentine forma axului si asigura o fiabilitate crescuta.

RulmentIi pentru ax sunt de cea mai inalta calitate model SKF si NSK. Acesti rulmenti de calitate ridicata asigura masinii rezistenta si o viata lunga.

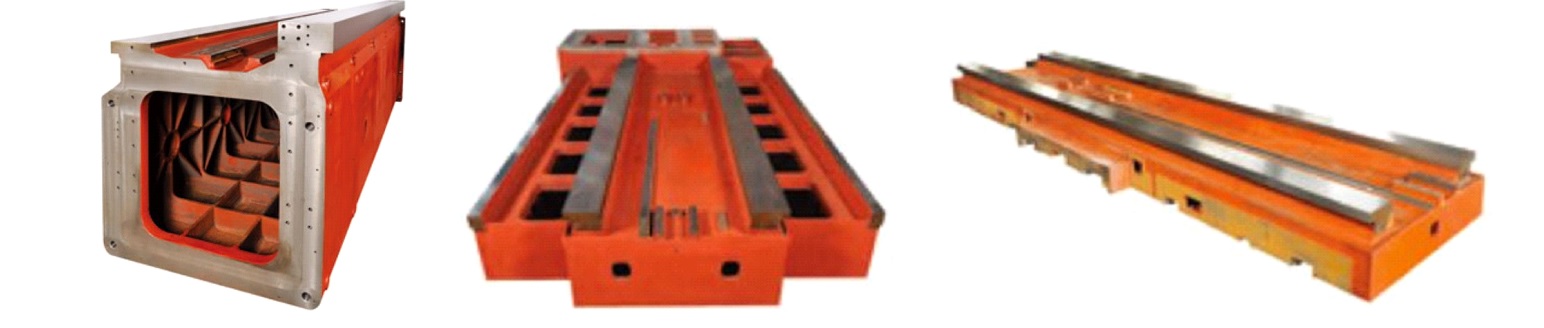

  • Structura paralelipipedica a seriei CBA

Structura paralelipipedica a seriei CBA ofera o durabilitate crescuta in operare. Materialul folosit este tratat termic la inalta  frecventa, pentru recoacerea la detensionare.

Design-ul 4 in 1 pentru ghidajele CBA-110 R si CBA-110R2 conduc la cresterea capacitatii de taiere pe axa Z.



  • Usurinta in operare

Sunt disponibile panouri de control Fanuc, Siemens sau Heidenhain. Alegerea unuia dintre acesti producatori de prestigiu duc la imbunatatirea capacitatii de lucru, a eficientei si a calitatii produsului finit.

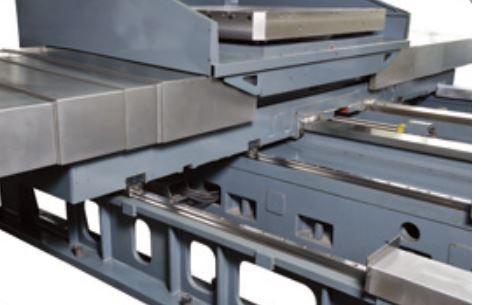

  • Ghidaje de inalta precizie

Sistemul de gresare automata ofera avantaje suplimentare capacitatii de operare a masinii, cum ar fi precizia ridicata la functionarea indelungata si mentinerea parametrilor si a calitatii, chiar si la o viteza redusa a prelucrarilor.

Transmisia cu surub cu bile de inalta precizie a axelor ofera o stabilitate sporita si produse finite de inalta calitate.







Modelul CBA-110R3 are in dotare doua ghidaje suplimentare, pentru cresterea durabilitatii si eliminarea devierilor, ceea ce duce la o crestere semnificativa a preciziei de taiere.

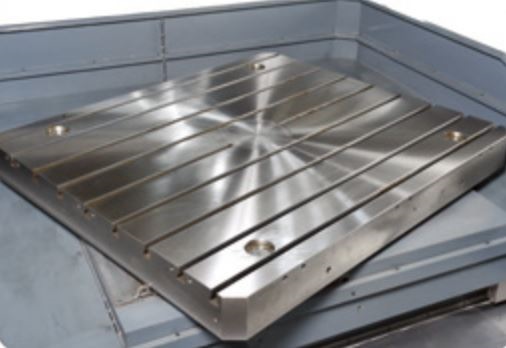

  • Masa rotativa

Combinarea tuturor elementelor de ghidaje rigide, suruburi cu bile si sitemul de lubrefiere cu roti melcate ofera un design compact al mesei rotative, cu performante ridicate.

In masa este instalat pe axul central, un traductor rotativ unghiular Heidenhain, combinat cu sistemul de blocare hidraulic special proiectat si senzorul de indexare a pozitionarii asigura masinii posibilitatea de prelucrare la orice unghi.

Prelucrarile unghiulare la 0°, 90°, 180° si 270° sunt posibile rezultand o precizie superioara si eficienta in prelucare.



Model

UM

CBA-110R

CBA-110R2

CBA-110R3

CBA-135R2

CBA-135R3

Arbore

Putere motor principal

kW

18/22

37/45

Viteza rotatie arbore

rpm

5 - 2000

Con arbore

tip

ISO 50 / BT-50

Diametru arbore

mm

Ø 110

Ø 135

Diametru capat arbore

mm

Ø 215

Ø 215

Cuplul maxim

Nm

860

2150

Cursa

Axa X

mm

1500

2000

3000

2000

3000

Axa Y

mm

1500

1800

2000

1800

2000

Axa Z

mm

1100

1300

1500

1300

1500

Axa W

mm

600

700

Distanta de la capatul arborelui la centrul mesei

mm

625~1725

700~2000

800~2300

700~2000

800~2300

Distanta de la centrul arborelui la suprafata mesei

mm

-25~1475

0~1800

-35~1965

0~1800

0~2000

Masa rotativa

Dimensiuni masa

mm

1250x1400

1400x1600

1600x1800

1400x1600

1600x1800

Canale T

mm x nr.

22x7

22x9

Capacitate de incarcare maxima

kg

6500

8500

10000

8500

10000

Indexare

grade

0.001°

Diametru maxim de rotire

mm

1877

2126

2408

2126

2408

Viteza de rotatie a mesei

rpm

0.8

Viteza de avans

Avans rapid

axele X,Y,Z,W

mm/min

axele X,Y,Z =10000 /  axa W =3000

Avans

axele X / Y

mm/min

1 - 5000

Avans

axele Z / W

mm/min

1 - 3000

Putere

KVA

80

100

100

130

130

Dimensiuni (L×l×h)

mm

5100x8350x4300

5400x8350x4800

6350x8900x4800

5550x8900x5400

7100x9450x5400

Greutate

Kg

26000

29000

32000

38000

40500

CNC

marca

Fanuc / Siemens / Heidenhain



ACCESORII STANDARD:

  • Ancore cu surub pentru prinderea in pardoseala
  • Instalatie de racire cu ulei a arborelui
  • Contragreutate pentru miscarea verticala carcasei arborelui
  • Instalatie de iluminat
  • Instalatie de racire a tabloului electric
  • Protectie impotriva prafului pentru axa X
  • Protectie impotriva prafului pentru axa Y
  • Protectie impotriva prafului pentru axa Z
  • Generator manual de impulsuri
  • Instalatie automata de lubrefiere
  • Transportor span cu surub
  • Transportor span cu banda si carucior



ACCESORI OPTIONALE:

  • Sistem de schimbare automata a sculelor
  • Racire prin arbore
  • Scala liniara
  • Suport arbore
  • Sanie portcutit
  • Transformator
  • Protectie impotriva stropirii pentru masa rotativa
  • Protectie impotriva stropirii pentru operator
  • Dispozitiv de masurare a piesei



Model

UM

CBA-135TR

CBA-135TR2

CBA-135TR3

CBA-135TR4

Arbore

Putere motor principal

kw

AC 37/45

Viteza rotatie arbore

rpm

Arbore:5-2000, Culisa:5-1200

Con arbore

tip

ISO 50 / BT-50

Diametru arbore

mm

Ø 135

Diametru capat arbore

mm

Ø 215

Diametru culisa

mm

Ø 380

Cuplul maxim

Nm

2150

Cursa

Axa X

mm

1500

2000

3000

4000

Axa Y

mm

1500

1800

2300

2800

Axa V

mm

1100

1100

1400

1700

Axa Z

mm

700

Quill Travel W axis

mm

350

Cursa totala arbore(Z+W)

mm

1050

Distanta de la capatul arborelui la centrul mesei

mm

885~1985

885~1985

885~2285

885~2585

Distanta de la centrul arborelui la suprafata mesei

mm

0~1500

0~1800

0~2300

0~2800

Masa rotativa

Dimensiune masa

mm

1250x1400

1400x1600

1600x1800

1800x2000

Canale T

mm x nr.

22x7

22x9

22x9

22x9

Capacitate de incarcare maxima

kg

6500

8500

10000

12000

Indexare

grade

0.001°

0.001°

0.001°

0.001°

Diametru maxim de rotire

mm

1877

2126

2408

2691

Viteza de rotatie a mesei

rpm

0.8

0.8

0.8

0.8

Viteza de avans

Avans rapid

axele X/Y/Z/V

mm/min

 axele X / Y =8000 / axa W =3000 / axa V=5000

Avans

axele X/Y/V

mm/min

1 - 500

axa Z

mm/min

1 - 3000

Avans culisa

axa W

mm/min

1 - 1500

Putere

KVA

110

130

130

140

Dimensiuni (L×l×h)

mm

6750x6950x4700

6900x7100x4900

7500x7500x5500

7850x7850x5950

Greutate

Kg

34500

45000

50000

52700

CNC

marca

Fanuc / Siemens / Heidenhain



ACCESORII STANDARD:

  • Ancore cu surub pentru prinderea in pardoseala
  • Instalatie de racire cu ulei a arborelui
  • Contragreutate pentru miscarea verticala carcasei arborelui
  • Instalatie de iluminat
  • Instalatie de racire a tabloului electric
  • Protectie impotriva prafului pentru axa X
  • Protectie impotriva prafului pentru axa Y
  • Generator manual de impulsuri
  • Instalatie automata de lubrefiere
  • Transportor span cu surub



ACCESORI OPTIONALE:

  • Sistem de schimbare automata a sculelor
  • Masa de lucru
  • Racire prin arbore
  • Scala liniara
  • Suport arbore
  • Sanie portcutit
  • Cap de frezare inclinat
  • Cap de frezare universal
  • Transformator
  • Protectie impotriva stropirii pentru masa rotativa
  • Protectie impotriva stropirii pentru operator
  • Dispozitiv de masurare a piesei



 IMPORTANT :

     Societatea Delta Machine SRLca reprezentant al firmei CHANG CHUN pe piata romaneasca, are specialistii necesari pentru acordarea service-ului in perioada de garantie si postgarantie.



     La transmiterea cererii Dvs. este important sa ne indicati dimensiunea mesei si cursele.

Pentru informatii suplimentare va rugam sa consultati fisa tehnica iar pentru o cotatie de pret cereti o oferta.
