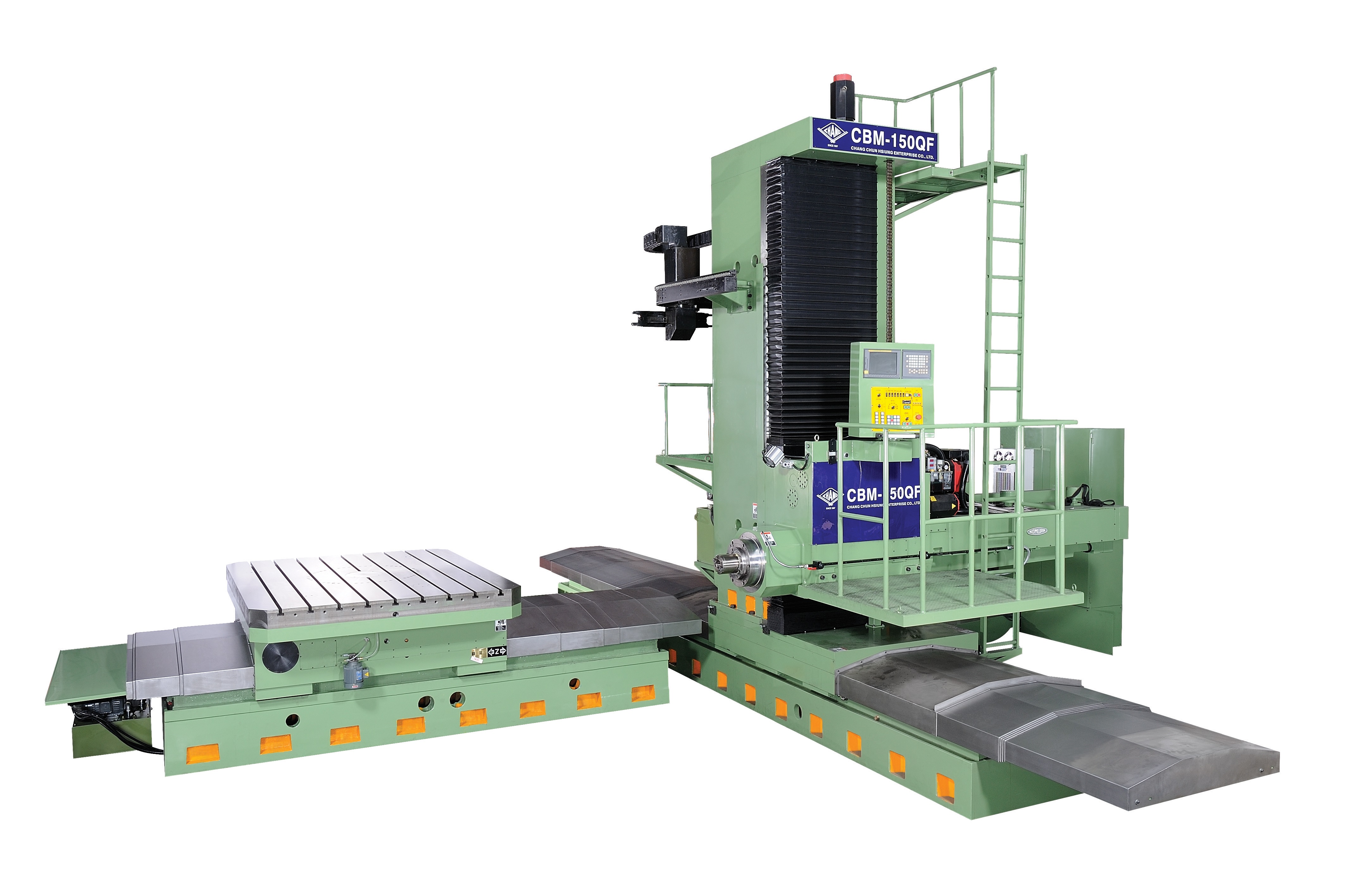

Masini de alezat si frezat cu CNC seria CBM- Chang Chun (Taiwan)
Brand: Chang Chun (Taiwan)
Seria:

Compania CHANG CHUN HSIUNG CO., LTD.  a fost înființată din 1967 si este un renumit producator din Taiwan de masini de alezat si frezat cu CNC.

Dupa o experienta de peste 50 ani in productia de masini unelte, astazi Chang Chun Hsiung se regaseste printre producatorii de elita din Taiwan.

Chang Chun Hsiung produce masini de alezat si frezat cu CNC cu diametrul axului principal intre 100 si 160 mm. Datorita faptului ca aplica pentru masini conceptul modular de productie, masinile pot fi construite flexibil, la cererea clientilor sau pot fi inbunatatite permanent.

Subansamblele de baza ale masinilor sunt produse in fabrica proprie, iar unumite componente ce tin de precizia si fiabilitatea masinilor sunt importate de la producatori de marca cum ar fi: SKF, Krupp Thysen, Siemens, Rittal ,etc.

Toate masinile de alezat si frezat CHANG CHUN prezinta o precizie  ridicata, asigurand totodata si o calitate superioara si sunt construite având în vedere fiabilitatea și precizia ridicată, la o calitate recunoscuta international.


Date tehnice



Model

UM

CBM-135P

CBM-135QF

CBM-150QF

Arbore

Putere motor principal

kW (cp)

37 (45)

38 (45)

45 (55)

Viteza rotatie arbore

rpm

5 - 2000

5 – 1200

5 - 1200

Con arbore

tip

BT-50

BT-50

BT-50

Diametru arbore

mm

Ø135

Ø135

Ø150

Diametru capat arbore

mm

Ø215

Ø215

Ø250

Diametru culisa (Axa W)

mm

X

Ø380

Ø380

Cuplul maxim

Nm

2150

2150

2620

Cursa

Axa X

mm

2000-6000 : surub cu bile

6000 : ghidaj cu sine

Axa Y

mm

2000, 2500, 3000, 3500

Axa Z

mm

700

700

900

Axa W

mm

X

350

400

Cursa totala arbore (Z+W)

mm

700

1050

1300

Viteza de avans

Avans rapid

axele X/Y

mm/min

6000

6000

6000

axa Z

mm/min

3000

3000

3000

Axa W

mm/min

X

1-1500

1-3000



  • Productivitate ridicata

Pentru a se asigura cele mai eficiente conditii de alezare, arborele este monitorizat continuu.

Fiecare axa de lucru este controlata independent, astfel incat sa se asigure viteza de avans optima.

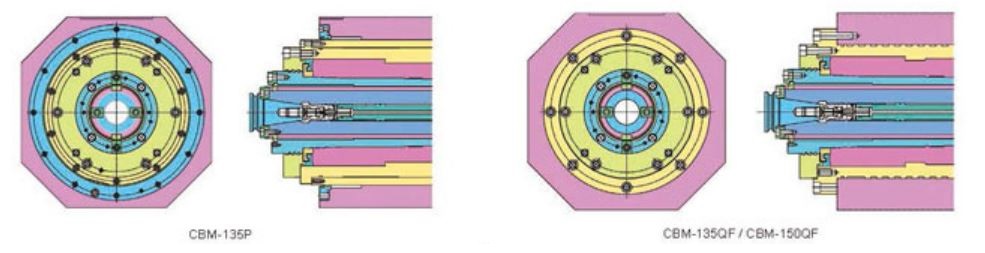

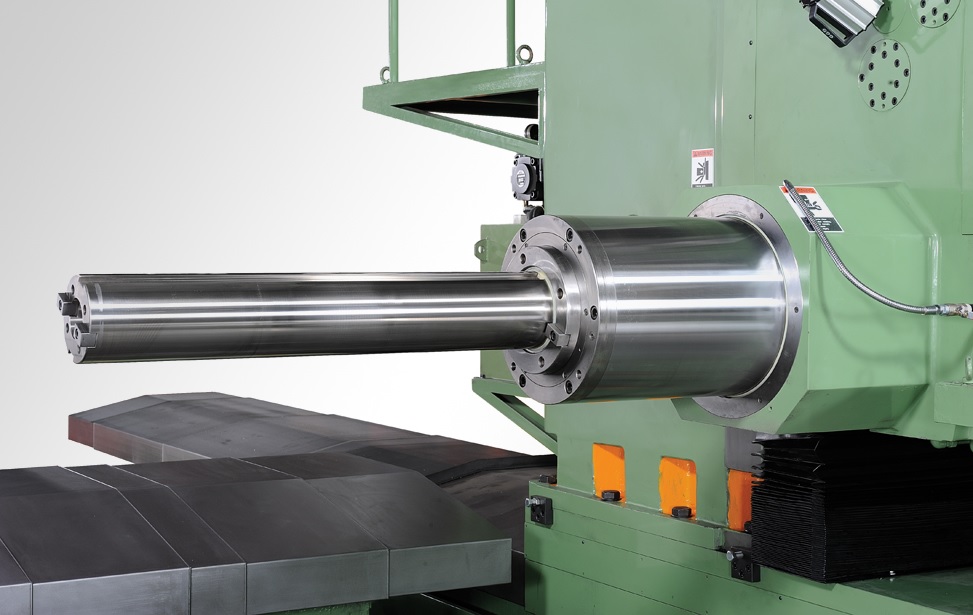

  • Axul brosei de putere ridicata

Axul este special proiectat cu sistem de racire ce mentine precizia constanta a rulmentilor in conditii de operare normale.

Constructia cutiei de viteze si sistemul de lubrifiere automat asigura masinii fiabilitate si performante superioare.

Axul si bara de alezat sunt fabricate din aliaj SACM645. Axul este nitrurat la o duritate de HRC 62-68 unitati. Aceasta duritate mentine forma axului si asigura o fiabilitate crescuta.

Rulmenti pentru ax sunt de cea mai inalta calitate model SKF si NSK. Acesti rulmenti de calitate ridicata asigura masinii rezistenta si o viata lunga.



  • Rigiditate crescuta

Pentru cursa verticala a capului de alezat se folosesc suruburi cu bila, de inalta calitate, iar suprafetele glisante sunt lubrefiate automat.

Clemele care asigura cursa verticala a capului de antrenare au contragreutati hidraulice.

Elementele structurale importante sunt in forma de cutie cu muchiile perfecte pe o mare sectiune transversala, asigurand o rigiditate marita si o acuratete si precizie ridicate, pe termen lung.



  • Ghidaje de inalta precizie

Montantul si ghidajele mesei sunt calite si strunjite. Suprafetele de contact ale componentelor in miscare sunt acoperite cu o rasina speciala, care asigura lubrefierea astfel incat ghidajele au o frecare minima, ceea ce conduce la o precizie ridicata in functionare, pentru o perioada indelungata, asigurand un avans lin, chiar si la viteze mai mici, fara blocaje in functionare.



  • Usurinta in operare

Butoanele panoului de comanda sunt astfel ordonate incat sa asigure cea mai eficienta operare.

Continutul programelor si pozitia de lucru a sculelor sun afisate pe display-ul CRT, ceea ce usureaza interventiile din timpul functionarii si veerificarea programelor de lucru.

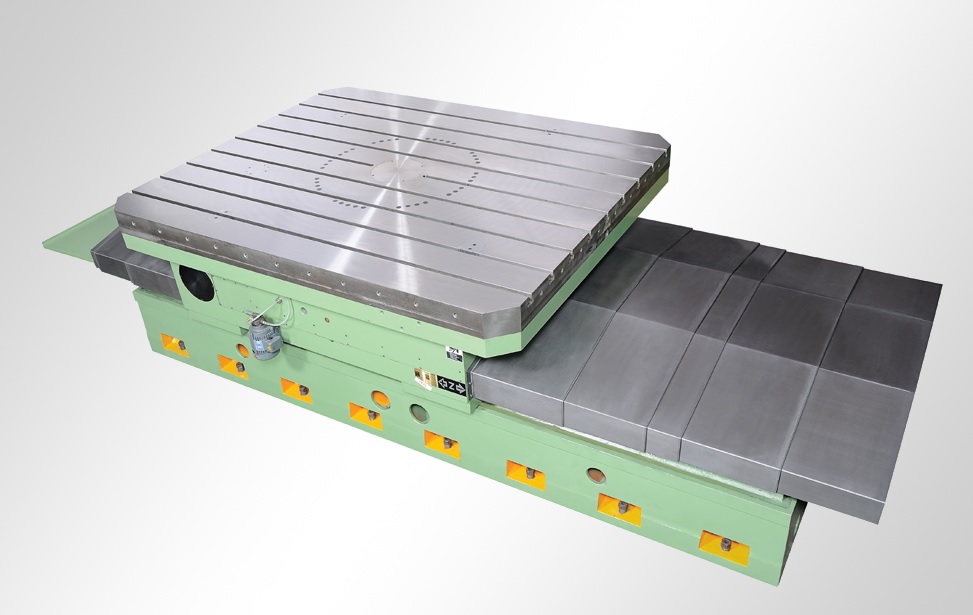

  • Masa rotativa

Constructia compacta a mesei rotative contine ghidajele de alunecare patrate de inalta rigiditate,  surubul cu bile conducator si sitemul de ungere automat cu angrenaj melcat.

In masa este instalat pe axul central, un traductor rotativ unghiular Heidenhain, care combinat cu sistemul de blocare hidraulic special proiectat si senzorul de indexare a pozitionarii asigura masinii posibilitatea de prelucrare la orice unghi.

    Prelucrarile unghiulare la 0°, 90°, 180° si 270° sunt posibile rezultand o precizie superioara si eficienta in prelucare.



ACCESORII STANDARD:

  • Aparatoare pentru masa de lucru
  • Aparatoare pentru coloana
  • Ancore si suruburi pentru prinderea in pardoseala
  • Desenul de realizare a fundatiei
  • Scule si dulap de scule
  • Platforma de lucru a operatorului
  • Instalatie de racire a arborelui
  • Aer conditionat pentru tabloul electric
  • Instalatie de iluminare
  • Sistem de echilibrare a axului principal
  • Sistem de suflare cu aer a axului principal
  • Manual de operare



ACCESORI OPTIONALE:

  • Masa de lucru rotativa
  • Sistem de schimbare automata a sculelor
  • Transportor de span cu curea
  • Scala liniara pentru axele X, Y si V
  • Masa de lucru fixa
  • Papuci de fundatie
  • Dispozitiv de masurare a piesei aflate in lucru
  • Instalatie de racire prin axul principal cu dispozitiv de filtrare
  • Cap de prelucrare la 90° actionat manual
  • Cap universal actionat manual
  • Aparatoare pentru operator
  • Aparatoare pentru masa rotativa



 IMPORTANT :

     Societatea Delta Machine SRLca reprezentant al firmei CHANG CHUN pe piata romaneasca, are specialistii necesari pentru acordarea service-ului in perioada de garantie si postgarantie.



     La transmiterea cererii Dvs. este important sa ne indicati dimensiunea mesei si cursele.

Pentru informatii suplimentare va rugam sa consultati fisa tehnica iar pentru o cotatie de pret cereti o oferta.
