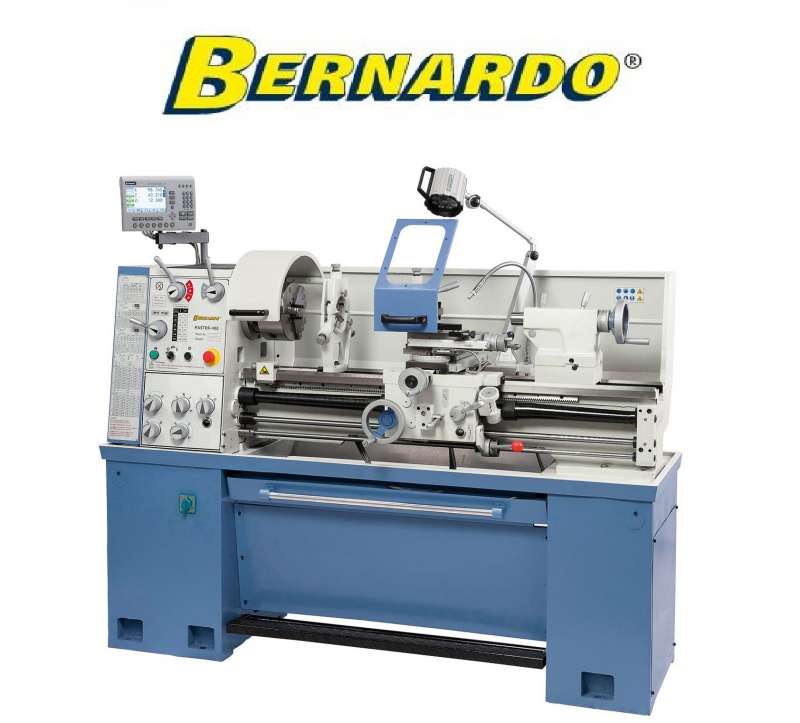

Strungul universal Bernardo SMART 410 este adecvat pentru executarea lucrărilor de strunjire de dificultate uşoară si medie. Deja echiparea de bază cuprinde toate accesoriile importante (universal manual cu 3 bacuri, linete, roţi de schimb, etc) prin care acest strung este universal utilizabil.

Pentru reducerea timpilor de fabricaţie acest model este echipat în fabricaţie de serie şi cu un afişaj digital de cote, pe 3 axe.

Descriere :

Batiu prismatic din fontă cenuşie, cu ghidaje calite şi rectificate de precizie
Frână de picior electromecanică pentru reducerea timpilor auxiliari
Comutare precisa din cutia de avansuri şi filete
Portlagar ax principal modern cu rulment cu role radial axial în execuţie de precizie
Roţile dinţate ale reductorului sunt calite şi rectificate de precizie

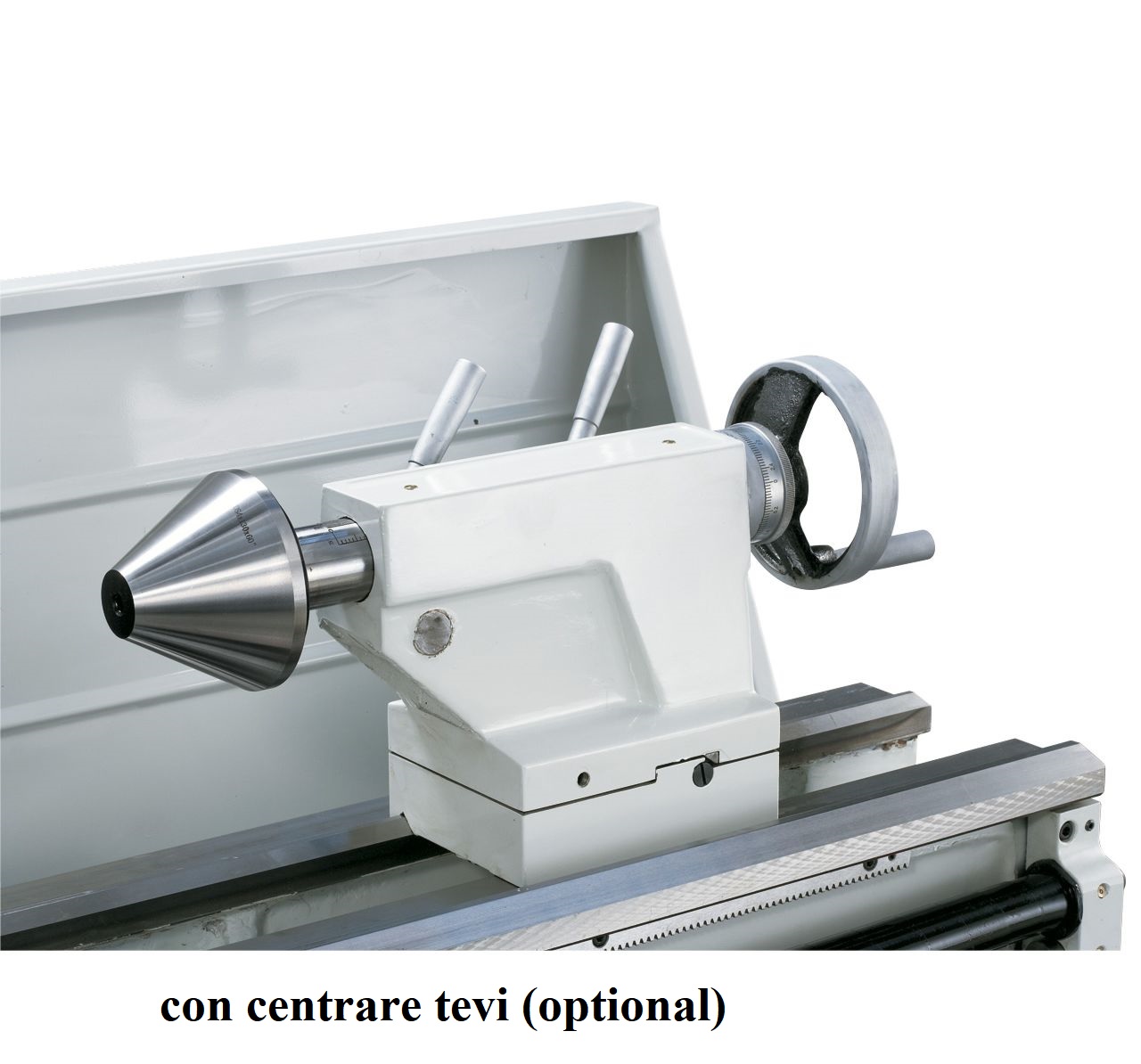

Papuşa mobila deplasabila pentru strunjire conica, roată de mâna cu scalarea reglabilă de fineţe (0,02 mm)
Puntea detasabila a batiului da posibilitatea prelucrarii pieselor de diametru mare

CARACTERISTICI TEHNICE	SMART 410
Deschiderea între vârfuri	1000	1500
Înălţimea vârfurilor	205 mm
Diametrul de strunjire peste batiu	410 mm
Diametrul de strunjire peste degajare	580 mm
Diametrul de strunjire peste sania transversală	255 mm
Lăţimea patului	250 mm
Alezaj ax	52 mm
Prindere ax	DIN 55029, D1 - 6
Domeniu de turaţie	(16) 45 - 1800 rot/min
Domeniu avansuri longitudinale	(17) 0,05 - 1,7 mm/rot
Domeniu avansuri transversale	(17) 0,025 - 0,85 mm/rot
Filet metric	(42) 0,2 - 14 mm
Filet în ţoli	(45) 2 - 72 Gg/1“
Diametru pinolă	50 mm
Cursă pinolă	120 mm
Prindere pinolă	MK 4
Putere motor	3,0 / 4,5 kW
Dimensiunile maşinii (L x l x H)	2030 x 1000 x 1450 mm
Greutate cca.	1550 Kg	1810 Kg
