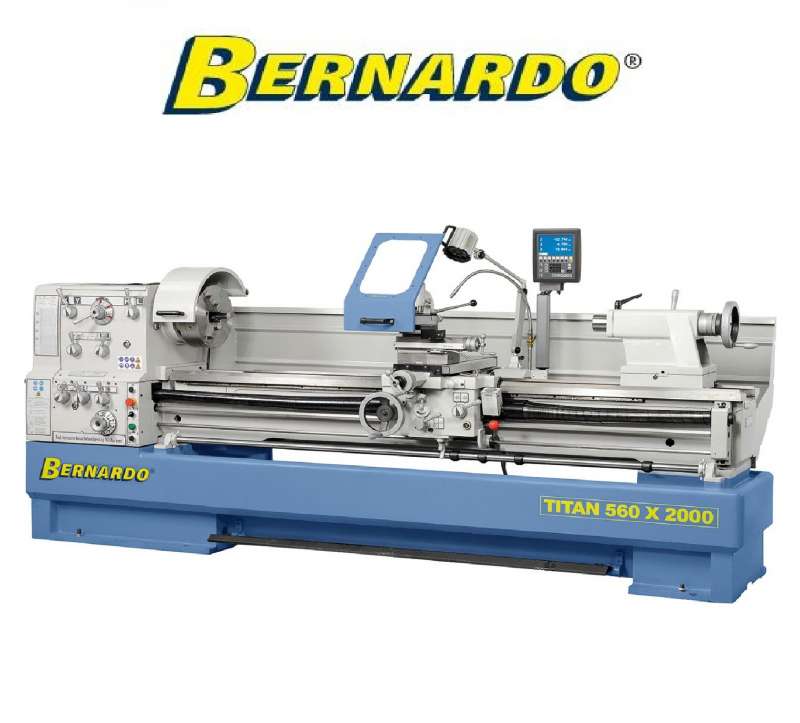

Strungul de producţie Titan 560 a fost conceput special pentru producerea rentabilă a pieselor unicat. Echiparea de bază a acestuia cuprinde toate accesoriile importante prin care această maşină este utilizabilă universal. Acesta este un strung industrial greu, exploatabil in regim de lucru sustinut.

Descriere :

Posibilitaţi multiple de aplicaţie în general în construcţia de maşini, producţie, fabricaţia reperelor unicat sau serie
Ghidajele batiului sunt calite si rectificate
Puntea detasabila da posibilitatea prelucrarii pieselor de diametru mare

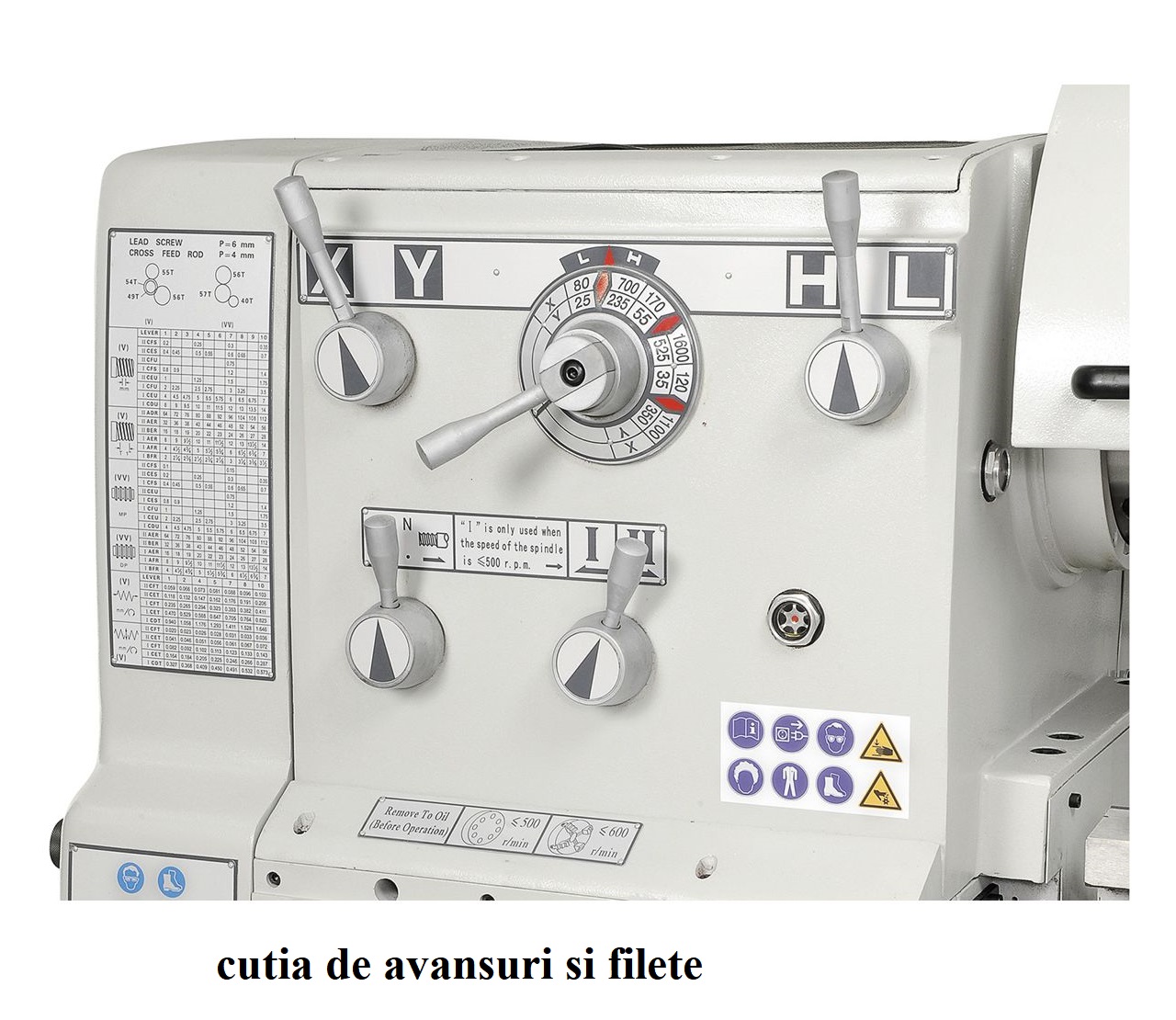

Dispozitivul de reglare a turaţiei şi avansului este simplu construit, accesibil şi usor comutabil
Inclusiv 4 came reglabile pentru oprirea la tampon a a caruciorului
Patul maşinii turnat dintr-o bucată este deosebit de rigid la torsiune şi fara vibraţii. In acest sens este îndeplinita premiza esenţiala pentru o strunjire exacta
Portlagar ax principal modern cu rulment cu role radial axial în execuţie de precizie
Papuşa mobilă cu scalare de fineţe poate fi ajustata pentru strunjirea conica
Lubrifiere automata pentru sania transversala

CARACTERISTICI TEHNICE	TITAN 560
Deschiderea între vârfuri	1500 mm	2000 mm	3000 mm
Înălţimea vârfului	280 mm
Diametrul de strunjire peste batiu	560 mm
Diametrul de strunjire peste degajare	785 mm
Diametrul de strunjire peste sania transversală	350 mm
Lăţimea patului	350 mm
Alezaj ax	105 mm
Prindere ax	DIN 55029, D1 - 8
Domeniu de turaţie	(12) 25 - 1500 rot/min
Domeniu avansuri longitudinale	(35) 0,059 - 1,646 mm/rot
Domeniu avansuri transversale	(35) 0,020 - 0,573 mm/rot
Filet metric	(47) 0,2 - 14 mm
Filet în ţoli	(60) 2 - 112 Gg/1“
Diametru pinolă	75 mm
Cursă pinolă	180 mm
Prindere pinolă	MK 5
Putere motor	7,5 kW (10,0 CP)
Dimensiunile maşinii (Lt x Ad x H)	2840 x 1150 x 1460 mm
Greutate cca.	2370 Kg	2720 Kg	3000 Kg
