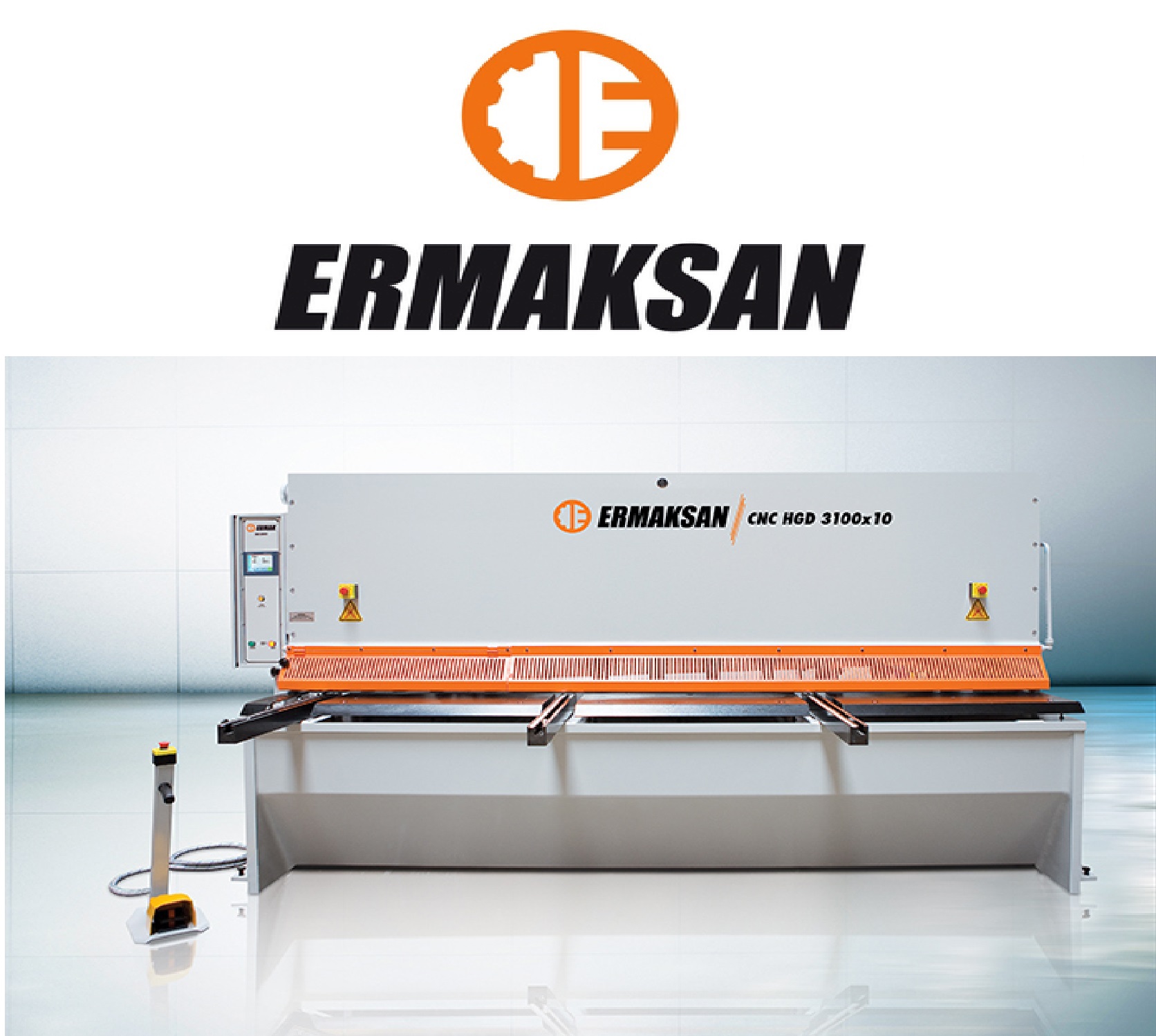

Foarfeca ghilotina hidraulica cu CNC model HGD 4100-10, Ermaksan (Turcia)
Brand: ERMAKSAN (TURCIA)
Seria:

ERMAKSAN este un producator de talie internationala cunoscut pentru produsele sale in domeniul prelucrarii tablelor. ERMAKSAN investeste continuu in cercetare-dezvoltare si in resursele sale umane pentru a mentine ridicat nivelul de tehnologie si sa mentina prețurile accesibile. Cu 49 de ani de experiență de fabricație ERMAKSAN produce 3000 masini anual cu un personal calificat (700 angajati) într-o fabrica moderna ce se intinde pe o suprafata de 80.000 mp ce este echipata cu utilaje industriale de cea mai buna calitate.

ERMAKSAN exportă 80% din producție in cca. 70 tari din intreaga lume. Prin achizitionarea masinilor Ermaksan veti investi in tehnologie, dezvoltare si continuitate.

ERMAKSAN ofera 5 modele de abkanturi cu CNC, 4 modele de ghilotine cu CNC, masini de debitat cu laser tip fiber, CO2 sau plasma si masini de stantat de mare productivitate. Gama larga de modele si produse ERMAKSAN asigura clientilor posibilitatea sa alega modelul de masina care corespunde cerintelor de productie.

Firma DELTA MACHINE SRL ca reprezentant exclusiv in Romania asigura distributia, punerea in functiune si service-ul pentru masinile Ermaksan.


Date tehnice

Foarfeca ghilotina model HGD este cea mai buna solutie de taiere, proiectata pentru taieri de inalta calitate ale tablelor cu grosimi de pana la 10 mm.

    Structura sudata a masinii este rigida, din otel de inalta calitate, care își păstrează rigiditatea chiar și atunci când se lucrează la capacitate maximă, asigurand  o bună calitate și aspectul curat al taieturii.

    Cutitele sunt durabile si de calitate, jucand un rol major in taiere. Ajustarea automata dintre cutite se realizeaza hidraulic pentru a realiza rapid taieri precise si la grosimi diferite de material.



Solutie la indemana pentru investie de inalta performanta.
Usurinta in debitare prin sistemul automat de reglare a distantei intre cutite, de la prima incercare.
HGS este conceput pentru a satisface nevoile dumneavoastra pentru debitari rapide si precise.



Avantaje client privind modelul HGD :

  • Control numeric ERCUT 7 cu ecran tactil de 7’’ si cu interfata prietenoasa
  • Cutite pentru debitari de calitate provenienta Italia
  • Grup hidraulic marca Hoerbiger
  • Reglarea automata hidraulica a distantei intre cutite prin CNC
  • Sistem de limitatori mecanici cu cursa de 1000 mm cu control CNC cu sistem de rabatare a acestora pentru debitari table mai lungi de 1000 mm
  • Aparatori laterale si suporti frontali pentru sprijinire table in diverse lungimi
  • Solutia pentru taieri precise
  • Instalare si operare ușoara



Caracteristici comanda numerica CNC ErCUT 7  :

Usor de folosit :

  • Configurare usoara a setarilor ecranului
  • Pozitioneaza automat limitatorii mecanici si distanta intre cutite
  • Executie rapida de programe de taiere
  • Introducerea datelor pentru taiere rapid cu functia ErCUT
  • Contine tasta Help pentru explicatii contextuale și Meniu contextual (pop-up).
  • Functia de oprire automata a masinii pentru economie de energie
  • Optiune in 10 de limbi de circulatie inclusiv romana
  • Vizualizarea timpului de lucru
  • Programarea retragerii tampoanelor in timpul taieri
  • Calcularea automata a functiilor de taiere pe baza specificatiei materialului
  • Memorie pentru salvare de programe

Date tehnice

UM

HGD 4100x10

Lungimea de taiere                                  A

mm

4100

Capacitatea de taiere (42 kg/mm2)

mm

10

Capacitatea de taiere (70 Kg/mm2)

mm

6

Unghiul de taiere

grade

2

Nr. de curse/min

1/min

10

Nr. de verini

nr.

18

Forta de taiere

tone

28

Puterea motorului

kW

22

Puterea motorului pt. limitatori

kW

0.75

Cursa tampoanelor de sprijinire a tablei

mm

1000

Capacitate rezervor ulei

l

260

Distanta dintre cutite (min-max)

mm

0.05 – 1.5

Viteza de deplasare a limitatorilor

mm/sec

110

Suport frontali de sprijin table

buc.

3

Degajul                                                     C

mm

350

Lungimea mesei                                      B

mm

4480

Inaltimea mesei                                        E

mm

1000

Latimea masinii                                        D

mm

2570

Inaltime masina                                       H

mm

2275

Lungime masina                                      L

mm

5050

Greutate

Kg

13150



Accesorii standard foarfeca ghilotina hidraulica seria HGD :

  • limitatori mecanici spate cu cursa de 1000 mm cu surub cu bile
  • verini fixare a tablei ;
  • 2 buc. suporti frontali sprijin table cu lungimea de 1000 mm
  • control numeric tip ErCUT 7
  • cilindri hidraulici honuiti cu pistoane cromate ;
  • cutite superioare si inferioare de inalta calitate (cutit superior cu 2 taisuri si inferior 4 taisuri) ;
  • sistem hidraulic de reglare automata a distantei intre cutite;
  • instalatie hidraulica HOERBIGER ;
  • pedale operare secvente de operare;
  • instalatie de iluminat pe linia de taiere;
  • aparatori protectie laterale si fata conform normelor CE;
  • instalatie electrica Siemens
  • manual de operare si intretinere



Accesorii optionale foarfeca ghilotina hidraulica seria HGD :

  • suport pneumatic de sustinere in spate a tablei taiate

Acesta are rolul de a sprijini tabla cand avem de taiat fasii late. Tabla, sub efectul greutatii proprii are tendinta de a se indoi si coboara sub tampon. Suportul de mai sus este pentru table subtiri. Pentru table mai groase se recomanda urmatorul suport.

  • suport pneumatic monobloc de sustinere in spate a tablei taiate



  • sistem de protectie a degetelor prin senzor
  • marcare cu laser a liniei de taiere
  • raportor pentru taierea la unghi a tablei
  • brat frontal (suplimentar) de sustinere a tablei sau extensie cu 1m a celui standard
  • set cutite in plus fata de cel standard
  • lubrifiere centralizata
  • cutite pentru inox in locul celor standard
  • marcarea cu laser a liniei de taiere
  • sistem de protectie cu senzor a zonei de debitare
  • extensie garantie la 24 luni



Gama completa de foarfeci ghilotina Ermaksan este compusa din:

  • Seria HGS (HGS 3100-6, HGS 3100-8, HGS 4100-6, HGS 4100-8). Aceasta serie de ghilotine hidraulice cu CNC se caracterizeaza prin reglarea automata a jocului dintre cutite. Recomandata pentru grosimi de table intre 6 – 8mm.
  • Seria HGD (HGD 3100-6, HGD 3100-8, HGD 3100-10, HGD 3100-13, HGD 3100-16, HGD 3100-20, HGD 4100-6, HGD 4100-10, HGD 4100-16). Aceasta serie de ghilotine hidraulice cu CNC se caracterizeaza prin reglarea automata a jocului dintre cutite. Recomandata pentru grosimi de table intre 6 – 20 mm
  • Seria HVR (HVR 3100-6, HVR 3100-10, HVR 3100-13, HVR 3100-16, HVR 3100-20, HVR 3100-25, HVR 4100-6, HVR 4100-10, HVR 4100-13, HVR 4100-16). Aceasta serie de ghilotine hidraulice cu CNC se caracterizeaza prin reglarea automata a jocului dintre cutite si a unghiului de taiere. Recomandata pentru grosimi de table intre 6 – 40 mm.




Pentru informatii suplimentare va rugam sa consultati fisa tehnica iar pentru o cotatie de pret cereti o oferta.
