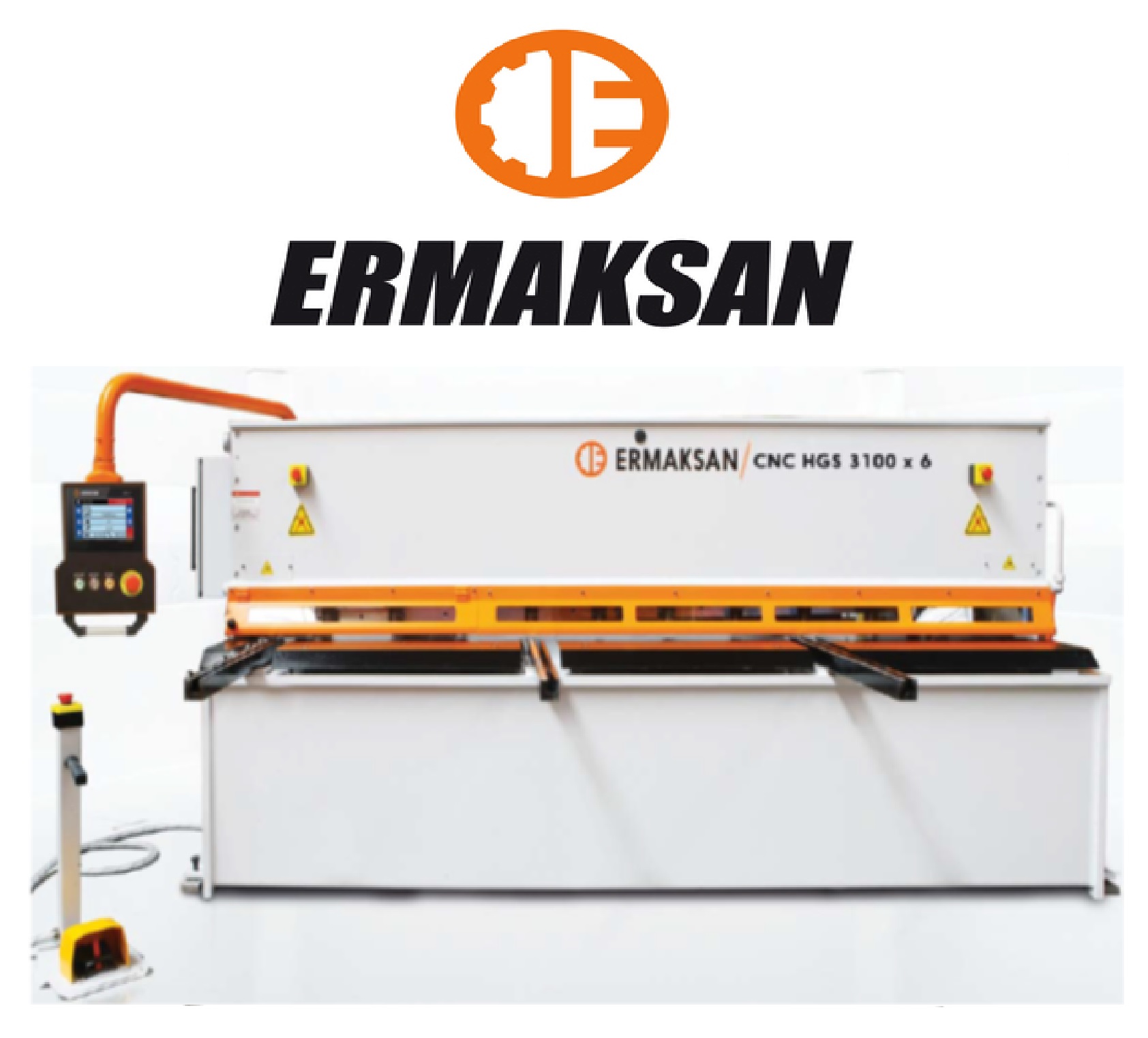

Foarfeca ghilotina hidraulica cu CNC model HGS 3100-8, Ermaksan (Turcia)
Brand: ERMAKSAN (TURCIA)
Seria:

ERMAKSAN este un producator de talie internationala cunoscut pentru produsele sale in domeniul prelucrarii tablelor. ERMAKSAN investeste continuu in cercetare-dezvoltare si in resursele sale umane pentru a mentine ridicat nivelul de tehnologie si sa mentina prețurile accesibile. Cu 49 de ani de experiență de fabricație ERMAKSAN produce 3000 masini anual cu un personal calificat (700 angajati) într-o fabrica moderna ce se intinde pe o suprafata de 80.000 mp ce este echipata cu utilaje industriale de cea mai buna calitate.

ERMAKSAN exportă 80% din producție in cca. 70 tari din intreaga lume. Prin achizitionarea masinilor Ermaksan veti investi in tehnologie, dezvoltare si continuitate.

ERMAKSAN ofera 5 modele de abkanturi cu CNC, 4 modele de ghilotine cu CNC, masini de debitat cu laser tip fiber, CO2 sau plasma si masini de stantat de mare productivitate. Gama larga de modele si produse ERMAKSAN asigura clientilor posibilitatea sa alega modelul de masina care corespunde cerintelor de productie.

Firma DELTA MACHINE SRL ca reprezentant exclusiv in Romania asigura distributia, punerea in functiune si service-ul pentru masinile Ermaksan.


Date tehnice

Foarfeca ghilotina model HGS se remarca prin design modern, structura robusta, durabila si taieri precise, de calitate .

Cutitul superior durabil si de calitate, joaca un rol major in taiere. Ajustarea automata a distantei dintre cutite se realizeaza hidraulic pentru a realiza rapid taieri precise si la grosimi diferite de material.



Solutie la indemana pentru investie de inalta performanta.
Usurinta in debitare prin sistemul automat de reglare a distantei intre cutite, de la prima incercare.
HGS este conceput pentru a satisface nevoile dumneavoastra pentru debitari rapide si precise.



  • Foarfeca ghilotina hidraulica din seria HGS este robusta si usor de utilizat si permite taierea oricarui tip de tabla cu un grad ridicat de calitate si viteza.
  • Masina poate fi usor programata cu ajutorul controlului ERCut7 aflat in dotare. Prin introducerea grosimii si a lungimii tablei, controlul numeric al masinii regleaza si ajusteaza automat distanta intre cutite si cursa limitatorilor
  • Instalatia electrica si electronica corespunde normelor UE si are in componenta parti si subansamble de la diferite firme Vest Europene ca Siemens, Telemecanique, etc.
  • Sistem hidraulic marca HOERBIGER.
  • Verinii de fixare a materialului se regleaza independent in functie de grosimea materialului iar suprafata de presare este din poliamida pentru a nu zgaria si deforma materiale ca Al si table vopsite.
  • Din motive de securitate, partea din fata a zonei de lucru este acoperita cu aparatori. Pe o lungime de 1m aparatorile pot fi ridicate pentru a facilita verificarea pozitionarii tablei ce trebuie taiata.
  • Masinile sunt dotate cu aparatori de protectie in partea din spate prevazute cu fotocelule.
  • Partea frontala a masinii sunt fixati doi suporti, prevazuti cu bile pentru manipularea usoara a tablelor.
  • Tampoanele sunt actionate prin suruburi cu bile cu precizia de pozitionare de 0,1 mm.
  • Cursa lamei este asigurata prin 2 cilindri hidraulici care asigura o precizie de +/- 0,01 mm.



 Avantaje:

Control numeric ERCUT 7 cu ecran tactil de 7’’ si cu interfata prietenoasa

Cutite pentru debitari de calitate

Aparatori laterale si suporti frontali pentru sprijinire table in diverse lungimi

Reglarea hidraulica automata a distantei intre cutite

Solutia pentru taiere precise

Instalare si operare ușoara

Date tehnice

UM

HGS 3100x8

Lungimea de taiere                                  A

mm

3100

Capacitatea de taiere (42 kg/mm2)

mm

8

Capacitatea de taiere (70 Kg/mm2)

mm

5

Unghiul de taiere

grade

1.5

Nr. de curse/min

1/min

16

Nr. de verini

nr.

14

Forta de taiere

tone

18

Puterea motorului

kW

15

Puterea motorului pt. limitatori

kW

0.75

Cursa tampoanelor de sprijinire a tablei

mm

1000

Capacitate rezervor ulei

l

200

Distanta dintre cutite (min-max)

mm

0.05 – 1

Viteza de deplasare a limitatorilor

mm/sec

110

Suport frontali de sprijin table

buc.

2

Lungimea mesei                                      B

mm

3435

Latimea masinii                                        C

mm

3040

Inaltimea mesei                                       D

mm

800

Latimea mesei                                          E

mm

2450

Inaltime masina                                       H

mm

1700

Lungime masina                                      L

mm

4025

Greutate

Kg

7150



Accesorii standard foarfeca ghilotina hidraulica seria HGS :

  • limitatori mecanici spate cu cursa de 1000 m cu surub cu bile – comandati CNC;
  • verini fixare a tablei;
  • 2 buc. suporti frontali sprijin table cu lungimea de 1000 mm
  • control numeric tip ErCUT
  • cilindri hidraulici honuiti cu pistoane cromate;
  • cutite superioare si inferioare de inalta calitate (cutit superior cu 2 taisuri si inferior 4 taisuri);
  • sistem hidraulic de reglare automata a distantei intre cutite;
  • instalatie hidraulica HOERBIGER;
  • pedale operare secvente de operare;
  • instalatie de iluminat pe linia de taiere;
  • aparatori protectie laterale si fata conform normelor CE;
  • instalatie electrica Siemens.
  • manual de operare si intretinere



Accesorii optionale foarfeca ghilotina hidraulica seria HGS :

  • suport pneumatic de sustinere in spate a tablei taiate

Acesta are rolul de a sprijini tabla cand avem de taiat fasii late. Tabla, sub efectul greutatii proprii are tendinta de a se indoi si coboara sub tampon. Suportul de mai sus este pentru table subtiri. Pentru table mai groase se recomanda urmatorul suport.

  • suport pneumatic monobloc de sustinere in spate a tablei taiate



  • sistem de protectie a degetelor prin senzor
  • marcare cu laser a liniei de taiere
  • raportor pentru taierea la unghi a tablei
  • brat frontal (suplimentar) de sustinere a tablei sau extensie cu 1m a celui standard
  • set cutite in plus fata de cel standard
  • lubrifiere centralizata
  • cutite pentru inox in locul celor standard
  • marcarea cu laser a liniei de taiere
  • sistem de protectie cu senzor a zonei de debitare
  • extensie garantie la 24 luni



Gama completa de foarfeci ghilotina Ermaksan este compusa din:

  • Seria HGS (HGS 3100-6, HGS 3100-8, HGS 4100-6, HGS 4100-8). Aceasta serie de ghilotine hidraulice cu CNC se caracterizeaza prin reglarea automata a jocului dintre cutite. Recomandata pentru grosimi de table intre 6 – 8mm.
  • Seria HGD (HGD 3100-6, HGD 3100-8, HGD 3100-10, HGD 3100-13, HGD 3100-16, HGD 3100-20, HGD 4100-6, HGD 4100-10, HGD 4100-16). Aceasta serie de ghilotine hidraulice cu CNC se caracterizeaza prin reglarea automata a jocului dintre cutite. Recomandata pentru grosimi de table intre 6 – 20 mm
  • Seria HVR (HVR 3100-6, HVR 3100-10, HVR 3100-13, HVR 3100-16, HVR 3100-20, HVR 3100-25, HVR 4100-6, HVR 4100-10, HVR 4100-13, HVR 4100-16). Aceasta serie de ghilotine hidraulice cu CNC se caracterizeaza prin reglarea automata a jocului dintre cutite si a unghiului de taiere. Recomandata pentru grosimi de table intre 6 – 40 mm.




Pentru informatii suplimentare va rugam sa consultati fisa tehnica iar pentru o cotatie de pret cereti o oferta.
