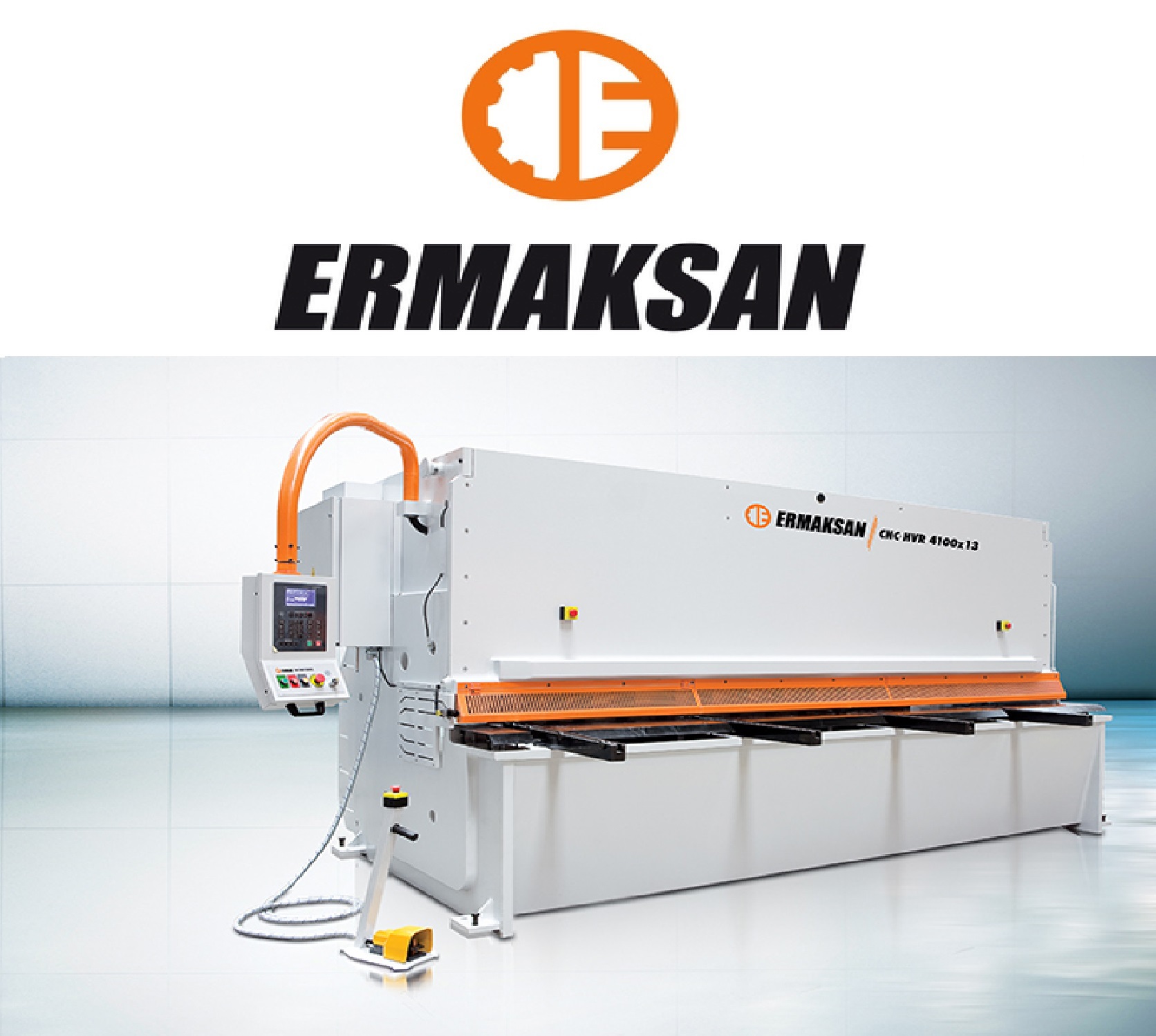

Modelul HVR de foarfeca ghilotina hidraulica este robusta si usor de utilizat, care permite taierea oricarui tip de tabla cu un grad ridicat de calitate si viteza.

Masinile pot fi usor programate cu ajutorul controlului ErCUT 7 aflat in dotare. Prin introducerea grosimii si a lungimii tablei, controlul numeric al masinii regleaza si ajusteaza automat distanta intre cutite si cursa limitatorilor , precum si unghiul si lungimea de taiere.

Instalatia electrica si electronica corespunde normelor UE si are in componenta parti si subansamble de la diferite firme Vest Europene ca Siemens, Telemecanique, etc.

Sistem hidraulic marca HOERBIGER.

Verinii de fixare a materialului se regleaza independent in functie de grosimea materialului iar suprafata de presare poate fi (optional) din poliamida pentru a nu zgaria si deforma materiale ca Al si table vopsite.

Din motive de securitate, partea din fata a zonei de lucru este acoperita cu aparatori. Pe o lungime de 1 m aparatorile pot fi ridicate pentru a facilita verificarea pozitionarii tablei ce trebuie taiata.

Masinile sunt dotate cu aparatori de protectie in partea din spate prevazute cu fotocelule. Tampoanele sunt actionate prin suruburi cu bile cu precizia de pozitionare de 0,1 mm.

Cursa lamei este asigurata prin 2 cilindri hidraulici care asigura o precizie de +/- 0,01 mm.

IMPORTANT

Distanta dintre cutite, unghiul de taiere si lungimea de taiere se ajusteaza automat functie de tipul materialului si grosimea acestuia.

Avantaje client privind modelul HVR :

Control numeric ErCUT 7 cu ecran tactil de 7’’ si cu interfata prietenoasa
Atat cutitul superior cat si cel inferior au cate 4 muchii taietoare
Lubrifiere centralizata in dotarea standard
Aparatori laterale si suporti frontali pentru sprijinire table in diverse lungimi
Reglarea hidraulica controlata CNC a distantei intre cutite
Sistem de ajustare controlat CNC pentru unghiul de taiere
Sistem de ajustare controlat CNC pentru lungimea de taiere
Instalare si operare ușoara

Caracteristici comanda numerica CNC ErCUT 7 :

Usor de folosit :

Configurare usoara a setarilor ecranului
Pozitioneaza automat limitatorii mecanici si distanta intre cutite
Executie rapida de programe de taiere
Introducerea datelor pentru taiere rapid cu functia ErCUT

Contine tasta Help pentru explicatii contextuale și Meniu contextual (pop-up).
Functia de oprire automata a masinii pentru economie de energie
Optiune in 10 de limbi de circulatie inclusiv romana
Vizualizarea timpului de lucru
Programarea retragerii tampoanelor in timpul taieri
Calcularea automata a functiilor de taiere pe baza specificatiei materialului
Memorie pentru salvare de programe

Date tehnice	UM	HVR 3100x13
Lungimea de taiere A	mm	3100
Capacitatea de taiere (45 Kg/mm²)	mm	13
Capacitatea de taiere (70 Kg/mm²)	mm	8
Unghiul de taiere	grade	0.5 – 2
Nr. de curse/min	1/min	11 - 20
Nr. de verini	nr.	14
Forta de taiere	tone	31
Puterea motorului	kW	22
Puterea motorului pt. limitatori	kW	1.1
Cursa tampoanelor de sprijinire a tablei	mm	1000
Capacitate rezervor ulei	l	310
Distanta dintre cutite (min-max)	mm	0.05 – 1.5
Viteza de deplasare a limitatorilor	mm/sec	110
Suport frontali de sprijin table	buc.	2
Degajul C	mm	350 (500 opt.)
Lungimea mesei B	mm	3680
Inaltimea mesei E	mm	900
Latimea masinii K	mm	2570
Inaltime masina H	mm	2400
Lungime masina L	mm	5110
Greutate	Kg	13300

Accesorii standard foarfeca ghilotina hidraulica seria HVR :

limitatori mecanici spate cu cursa de 1000 m cu surub cu bile;
cutite rezistente la uzura :
- cutitul superior – 4 muchii taietoar
- cutitul inferior – 4 muchii taietoare
verini fixare a tablei;
adancimea degajarii (in montanti)– 350 mm
Suporti frontali sprijin table cu lungimea de 1000 mm prevazuti cu canale T
Table pentru glisarea tablei de prelucrat prevazute cu bile (intre suporti)
control numeric tip ErCUT 7
cilindri hidraulici honuiti cu pistoane cromate;
sistem hidraulic de reglare automata a distantei intre cutite;
instalatie hidraulica HOERBIGER;
lubrifiere centralizata
pedala operare portabila;

Obs: Utilajul permite si taierea unor table mai lungi decat cursa tamponului. De exemplu se alege pe comanda numerica cursa de 1050, tamponul dupa efectuarea cursei se va ridica, permitand alunecarea tablei pe sub tampon (foto).

Accesorii optionale foarfeca ghilotina hidraulica seria HVR :

brate pneumatice de sustinere in spate a tablei taiate

Acesta are rolul de a sprijini tabla cand avem de taiat fasii late. Tabla, sub efectul greutatii proprii are tendinta de a se indoi si coboara sub tampon. Suportul de mai sus este pentru table subtiri. Pentru table mai groase se recomanda urmatorul suport.

suport pneumatic monobloc de sustinere in spate a tablei taiate

sistem de protectie a degetelor prin senzor
marcare cu laser a liniei de taiere
raportor pentru taierea la unghi a tablei
brat frontal (suplimentar) de sustinere a tablei sau extensie cu 1m a celui standard
set cutite in plus fata de cel standard
marcarea cu laser a liniei de taiere
cutite pentru inox in locul celor standard
marirea degajului la 500 mm
extensie garantie la 24 luni

Gama completa de foarfeci ghilotina Ermaksan este compusa din:

Seria HGS (HGS 3100-6, HGS 3100-8, HGS 4100-6, HGS 4100-8). Aceasta serie de ghilotine hidraulice cu CNC se caracterizeaza prin reglarea automata a jocului dintre cutite. Recomandata pentru grosimi de table intre 6 – 8mm.
Seria HGD (HGD 3100-6, HGD 3100-8, HGD 3100-10, HGD 3100-13, HGD 3100-16, HGD 3100-20, HGD 4100-6, HGD 4100-10, HGD 4100-16). Aceasta serie de ghilotine hidraulice cu CNC se caracterizeaza prin reglarea automata a jocului dintre cutite. Recomandata pentru grosimi de table intre 6 – 20 mm

Seria HVR (HVR 3100-6, HVR 3100-10, HVR 3100-13, HVR 3100-16, HVR 3100-20, HVR 3100-25, HVR 4100-6, HVR 4100-10, HVR 4100-13, HVR 4100-16). Aceasta serie de ghilotine hidraulice cu CNC se caracterizeaza prin reglarea automata a jocului dintre cutite si a unghiului de taiere. Recomandata pentru grosimi de table intre 6 – 40 mm.
