ERMAKSAN – Turcia este un producator de talie internationala cunoscut pentru produsele sale in domeniul prelucrarii tablelor. ERMAKSAN investeste continuu in cercetare-dezvoltare si in resursele umane pentru a mentine ridicat nivelul de tehnologie si sa mentina prețurile accesibile. Cu 49 de ani de experiență de fabricație, ERMAKSAN produce 3000 masini anual cu un personal calificat (700 angajati) într-o fabrica moderna ce se intinde pe o suprafata de 80.000 m2 ce este echipata cu utilaje industriale de cea mai buna calitate.
ERMAKSAN exportă 80% din producție in cca. 70 tari din intreaga lume. Prin achizitionarea masinilor Ermaksan veti investi in tehnologie, dezvoltare si continuitate.
Firma DELTA MACHINE SRL ca reprezentant exclusiv in Romania asigura distributia, punerea in functiune si service-ul pentru masinile Ermaksan.

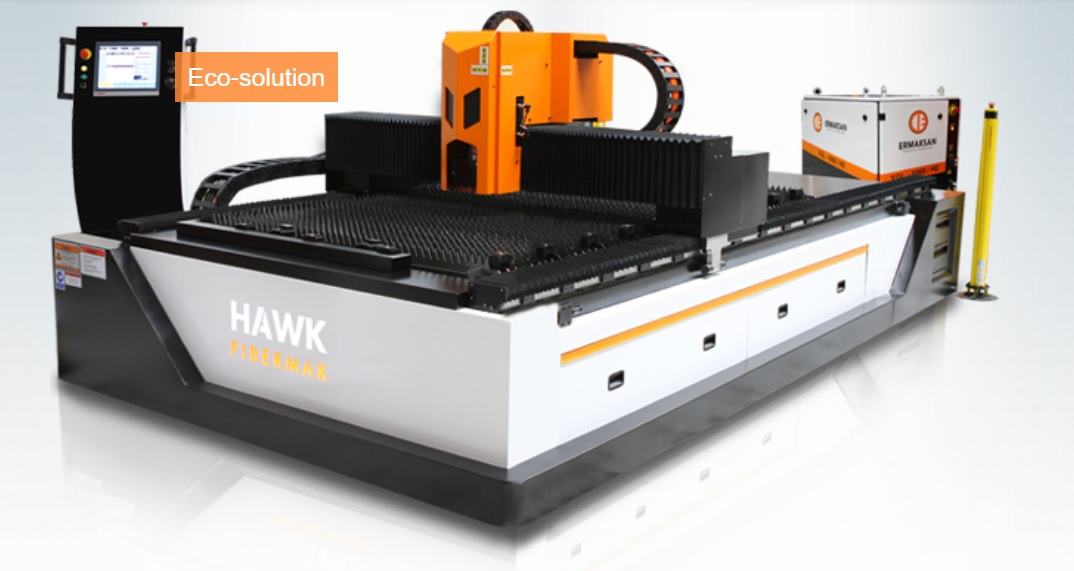

Cu pâna la 300% mai rapid decât alte maşini de tăiat cu laser.
Raport cost/profit superior faţă de de alti competitori via costuri scăzute de investiţie.
Cu pâna la 50% energie economisita, tehnologia Fiber Laser este ecologică.
Nu este nevoie de componente optice, ca fascicol de drum, oglinzi de camp, tuburi quartz etc.
Se pot taia materiale ce reflecta lumina, cum ar fi: aluminiu, cupru si alamă, otel.
CONCEPT SI CARACTERISTICI GENERALE
A.1.1 Fiber Laser – tehnologie & rezonatorul YGL – produs de ERMAKSAN
Caracteristici principale:
A.1.2 Batiul masinii

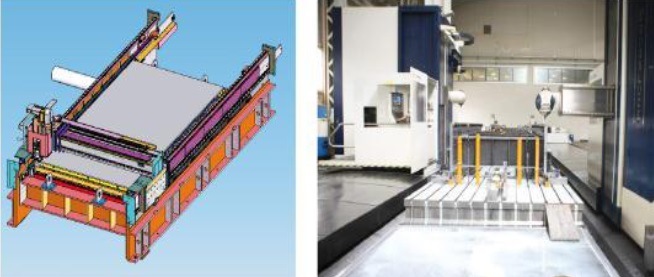

Fibermak conceput de echipa de cercetare-dezvoltare a Ermaksan este proiectat integral in Solidworks CAD/Cam, de la cel mai mic surub la batiu.
Pe parcursul proiectarii se fac diferite simulari, iar stabilitatea si rigiditatea batiului sunt aprobate inaintea realizarii in productie.
Dupa proiectare, componentele batiului sunt debitate in centre de prelucrare, din otel de inalta calitate ST-44 A1, si sunt sudate intr-un corp comun. Centrele de prelucrare de inalta precizie, cu coloana dubla, permit prelucrarea intregului batiu intr-o singura trecere, asigurand astfel o precizie ridicata si tolerante foarte mici. Proiectarea si productia de mare precizie a Ermak conduc la un batiu robust care permite incarcari dinamice mari.
A.1.3 Tehnologia servo drive
Fibermak are 4 servomotoare pentru toate deplasarile axiale. Acestea sunt servomotoare cu cablu unic de ultima generatie. Alimentarea si datele de process sunt transmise printr-un singur cablu, reducand semnificativ costurile. Aceasta tehnologie asigura o pozitionare mai precisa si repere cu geometrie mai precisa.

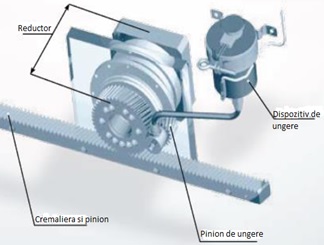

Sistemul servo drive al Fibermak are o instalatie de ungere automata care ajuta la economisirea timpului.
A.1.4 Panoul de operare CNC
Comanda CNC – produsa de ERMAKSAN – soft propriu
Interfata cu utilizatorul personalizata Interfata pentru utilizator este realizata exclusiv pentru masini de taiat cu laser. Toate informatiile relevante sunt reprezentate clar si in ordinea logica a procesului de lucru. Operarea eficienta a masinii are loc intuitiv si nu necesita o indelungata perioada de invatare din partea operatorului.

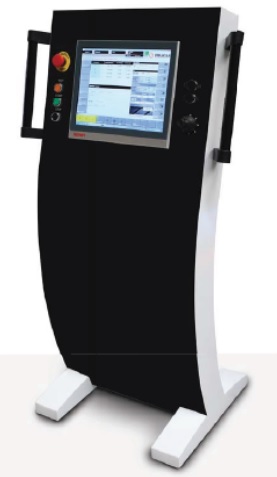

Panoul de comanda cu taste dispuse in U (taste de control pe lateral si taste de functii dedesupt) foloseste conceptul Transline din industria auto.
Panoul de comanda contine ecranul de 15 inch. calculatorul PC cu processor Intel Atom Core 2 Quad si tastatura, care este asezat pe un brat mobil.
Comanda puterii laserului
Puterea laserului este reglata automat in timpul accelerarii si decelerarii pe axe, in functie de dinamica masinii.
Senzorul de inaltime
La taierea cu laser, distanta pana la semifabricat trebuie sa asigure focalizarea fascicolului laser in punctul corect. Senzorul capacitiv genereaza un semnal analog pe baza caruia CNC-ul regleaza automat distanta pana la suprafata de taiat, prin deplasarea pe axa Z.
Conectarea la baza de date, toti parametrii la indemana
Sistemele CNC Ermaksan pentru masinile de taiat cu laser au o baza de date SQL integrate in care pot fi stocati toti parametrii de taiere relevanti, ca performanta, obturator, durata impulsului etc. La selectarea materialului de taiat, aceste informatii sunt apelate automat si asigura obtinerea celor mai bune rezultate ale taierii.
PLC integrat pentru componentele periferice
Toate componentele periferice, precum sursele laser, capetele de taiere cu laser etc. sunt integrate in PLC. Prin simpla selectare a modulului corespunzator in PLC, componentul corespunzator va fi activat, ceea ce reduce timpul de initializare si timpul de executie.
A.1.5 Capul de taiere
A.1.6 CAD/CAM

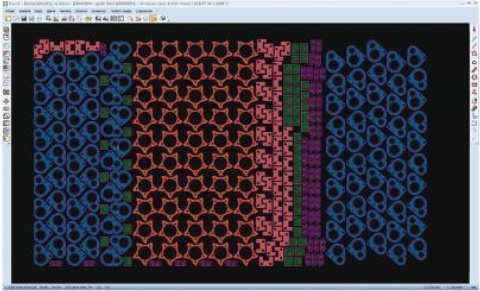

Fibermak foloseste softul CAD/CAM Lantek Expert Cut/ Metalix prin propriul postrocesor. Sunt multe facilitati pentru o taiere usoara precum nesting (minimizarea consumului de material prin asezarea optima a semifabricatelor de taiat) si prelucrerea automata, calcularea timpului si costului, micro punti, taiere comuna etc.
Toate datele de taiere au fost incarcate in tabelele Lantek pe partea tehnologica. Astfel partea de program care face nesting si prelucrarea este instalata pe CNC, nefiind necesara selectarea vreunui parametru de taiere.
Lantek are facilitati suplimentare: pentru cazul in care nu poate taia o gaura mica (0,5 x grosimea materialului) Lantek decide marcarea automata.
Facilitati de programare usoara
|
Caracteristici tehnice |
UM |
HAWK 1000.3x1,5 |
|
Rezonator |
W |
YGL 1000 - Ermaksan |
|
Gama de puteri |
% |
10-105 |
|
Calitatea fascicolului colimat |
Rad |
2 - 3 |
|
Stabilitatea puterii |
% |
1 |
|
Frecventa pulsurilor |
kHz |
10 |
|
Lungimea de unda |
nm |
1070 +/-5 |
|
Diametrul exterior al fibrei optice |
μm |
100 |
|
Excitatia |
|
Dioda laser |
|
Debitul apei de racire |
l/min |
16 |
|
Capacitatea de taiere (inalta calitate) |
|
|
|
- otel |
mm |
10 |
|
- otel inox |
mm |
4 |
|
- aluminiu |
mm |
3 |
|
- alama |
mm |
2 |
|
- cupru |
mm |
2 |
|
Dimensiuni maxime ale foii de tabla |
mm |
3000 x 1500 |
|
Greutatea maxima a foii de tabla |
kg |
300 |
|
Numarul de axe |
|
4 (X, Y, Z, U) |
|
Deplasarile pe axe |
|
|
|
- X, U (masa servomotorizata) |
mm |
3050 |
|
- Y (punte servomotorizata) |
mm |
1530 |
|
- Z (cap de taiere servomotorizat) |
mm |
110 |
|
Acceleratii |
|
|
|
- X, U (masa servomotorizata) |
g |
1 |
|
- Y (cadru servomotorizata) |
g |
1 |
|
- Z (cap de taiere servomotorizat) |
g |
1 |
|
Viteze maxime pe axe |
m/min |
106 (simultan pe X si Y) 75 (pe X sau pe Y) |
|
Eroarea de pozitionare |
mm/m |
± 0,1/0,004 |
|
Eroarea de repetabilitate |
mm |
± 0,05/0,002 |
|
Gaz auxiliar |
|
|
|
Senzor 1 Otel |
|
Oxygen (0,5-6 bar) |
|
Senzor 2 Otel inox |
|
Azot (0,5-25 bar) |
|
Senzor 3 Aluminiu |
|
Aer uscat sau azot (0,5-25 bar) |
|
Cap de taiere |
|
Precitec Light Cutter |
|
CNC |
|
Ermaksan |
|
Soft CAD/CAM |
|
Lantek Expert Cut |
|
Conexiune la retea |
|
Ethernet |
|
Panou de operare |
|
Afisaj 15” 1024x768, tastatura alfanumerica, taste PLC, tastatura pe ecran tactil |
|
Putere medie consumata |
kW |
10 |
|
Dimensiuni (L x l x h) |
mm |
5100 x 2650 x 1800 |
|
Greutate |
Kg |
5.300 |
Accesorii ale masinii in echipare standard:
Masina de inalta viteza, avand urmatoarele componente principale:
Produse
Instalare si montare
Instruirea personalului
Service in perioada de garantie
