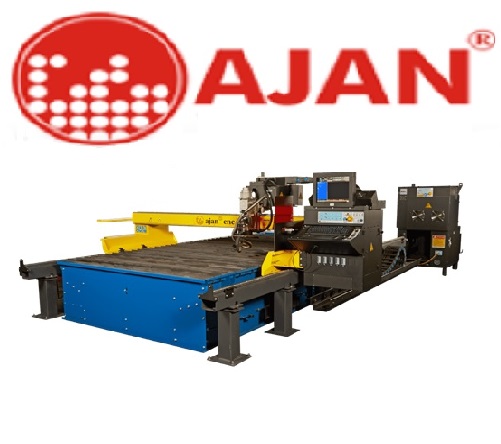

Masina de taiat cu plasma 130AMP (de inalta definitie) pentru debitare cu grosimi de max. 30mm - AJAN (Turcia)
Brand: AJAN
Seria:

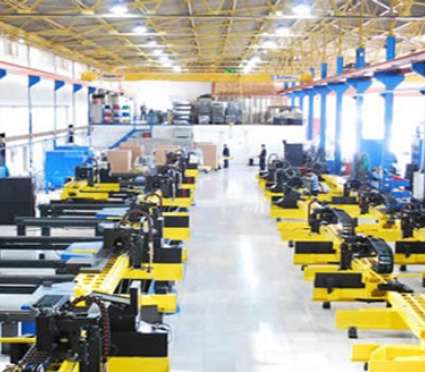

    AJAN ELEKTRONIK produce masini de inalta tehnologie de taiere a metalelor inca din 1973. De-a lungul anilor, compania a produs peste 6000 de masini care lucreaza aproximativ în 40 de tari din întreaga lume.

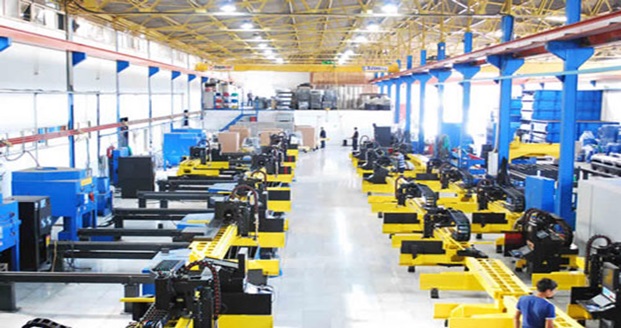

    Toate aceste masini sunt înca în stare de functionare, iar piesele de schimb si consumabilele necesare sunt în stoc la AJAN. Astazi, cu cele patru fabrici de productie si peste 300 de angajati, AJAN Electronics este lider de piata în Turcia si are o cota de piata din ce în ce mai mare printre producatorii globali de plasma CNC.

    Pentru a satisface nevoile si asteptarile clientilor care se schimba zilnic, AJAN Electronics a investit in urmatoarele principii :

  •     Cercetare si dezvoltare,
  •    Instruire si scolarizare,
  •    Utilizarea timpului în mod eficient si corect

         Obiectivul principal al companiei AJAN este furnizarea de utilaje de înalta tehnologie la preturi accesibile, cu accent pe servicii post-vânzare fiabile pentru a mentine satisfactia clientilor


Date tehnice

Descriere :

  • Structura solida din otel
  • Suport dublu-lateral actionat de servomotoare pe axele X si Y.
  • Plasma de inalta definitie de 130AMP
  • Posibilitatea efectuarii marcajului de taiere
  • Control automat al înaltimii tortei.
  • Taiere eficienta fara reducerea vitezei de taiere pe portiuni complexe (high speed machining)
  • Capacitatea de a reveni în orice pozitie anterioara si de a relua taierea (functia Resume-cutting)
  • Lucrul cu codurile G conform standard DIN / ISO.
  • Posibilitatea de a prelucra fisiere cu extensiile DXF, ESSI si NC
  • Posibilitatea modificarii parametrilor în timpul functionarii masinii
  • Software gratuit de desen AJAN CAM Nesting.
  • Viteza de avans rapid de 15 m/min.
  • Lungimea axei X poate fi crescuta la cerere, modular
  • Sistem de ventilatie
  • Masa de taiere in variantele: 1.5x3m, 2x3m, 2x4m, 2x6m, 2x12m, 2.5x3m, 2.5x6m, 2.5x12m, 3x6m, 3x12m
  • Exhaustor AJAN Jet Filter (in variantele AJF8, AJF12, AJF16)
  • Masina corespunde normelor CE

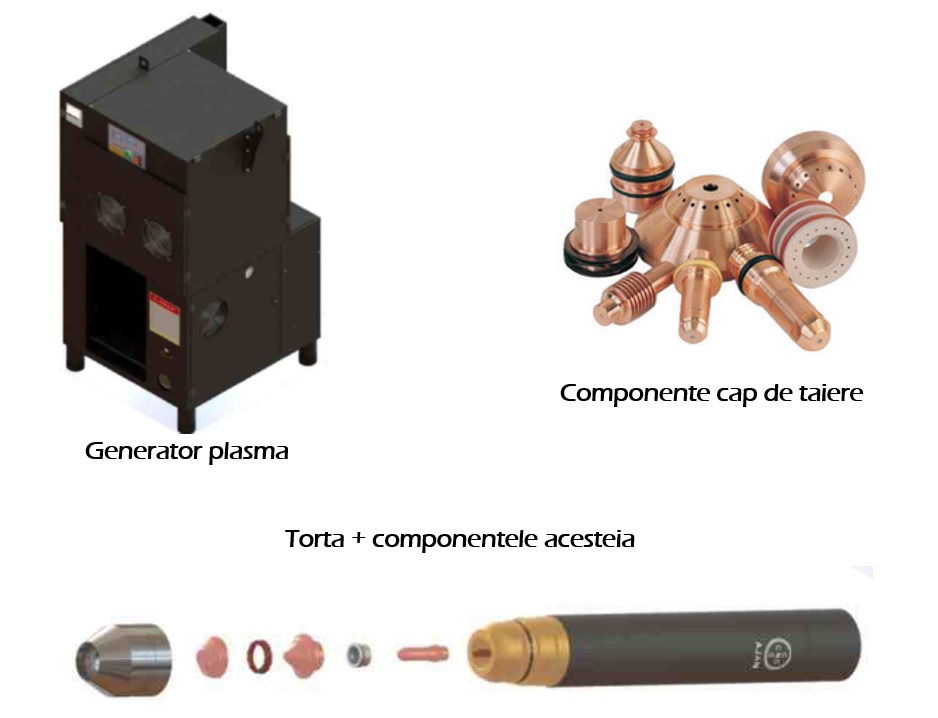

   AJAN Elektronik produce toate piesele mașinii de debitat cu plasma, în fabrica proprie respectiv generatorul de plasma, unitatea CNC, torța de taiere, consumabile, servomotoare, piese mobile, toate piesele electronice și structura din oțel, ceea ce ofera companiei un mare avantaj dispunand permanent de un stoc complet de piese de schimb pentru actiunile de service in garantie si postgarantie

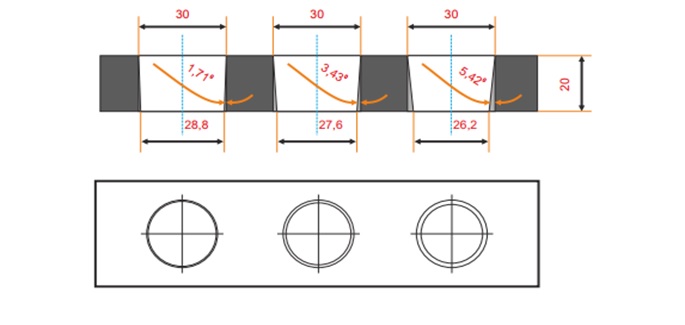

   Masina de debitat cu plasma de inalta definitie AJAN are in dotarea standard tehnologia OPTOHOLE care asigura optimizarea calitatii gaurii - cat mai apropiata de forma cilindrica.  Mai jos, este prezentat modul de obtinere a unei gauri pe o plasma de inalta definitie AJAN (gaura din stanga, fig. de mai jos); central pentru o plasma standard AJAN, iar in dreapta pentru plasme obisnuite ale altor producatori. Abaterea de la cilindricitate este mai mare in cazurile 2 si 3.

  Mai sus este reprezentata o gaura obtinuta cu o masina AJAN de precizie precum cea descrisa in acest material.

 Tehnologia MICROJOINT – previne caderea bucatilor de metal rezultate din taiere prin crearea unor micropunti.

 Conform standardului ISO 9013, valorile unghiurilor de taiere in otel moale timp de 20”, sunt date mai jos :

ISO 9013 Grupa 3

ISO 9013 Grupa 4

ISO 9013 Grupa 5

10mm / unghi 2.860

10mm / unghi 5.710

10mm / unghi 8.810

12mm / unghi 2.480

12mm / unghi 4.950

12mm / unghi 7.680

20mm / unghi 1.710

20mm / unghi 3.430

20mm / unghi 5.420

PLASME DE PRECIZIE AJAN

PLASME AJAN STANDARD

ALTI PRODUCATORI

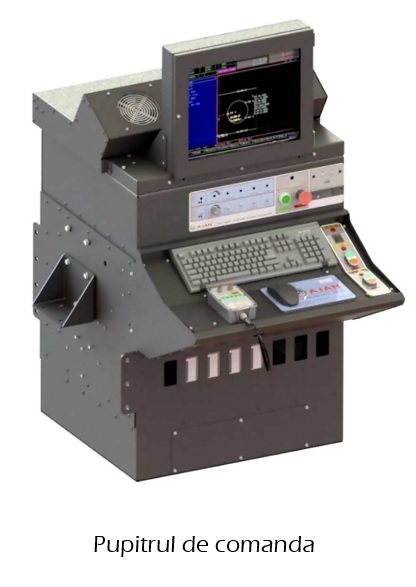

Unitatea de comanda CNC AJAN.

Descriere :

  • Procesor P3 1.2 GHz
  • Placa video 32MB, VGA
  • Placa de retea 10/100 Mbps
  • Port USB
  • 128 MB RAM
  • HDD 80GB
  • LCD 17”
  • USB Flash disc
  • Placa de retea LAN

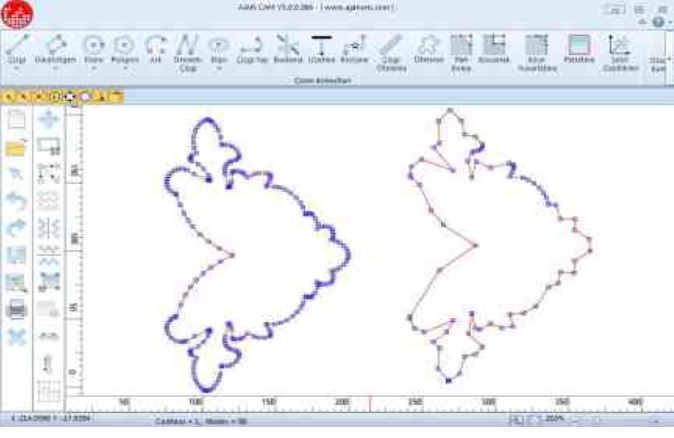

SOFT-ul AJANCAM :

       In domeniul software, AJAN ofera solutii efective clientilor dezvoltand programul numit AJANCAM, un soft usor de invatat si foarte practic. AJAN este prima companie din acest sector care isi dezvolta propriul software.      Soft-ul este compatibil cu toate versiunile Windows, iar update-urile se pot face gratuit, direct de pe site-ul AJAN.

      Pot fi generate rapoarte PDF privind vizualizarea cuiburilor, marimea foii de material, puterea de taiere, greutatea piesei, timpul de taiere, toate datele necesare pentru cuantificarea costurilor. Redam mai jos exemple print-screen-uri din program.

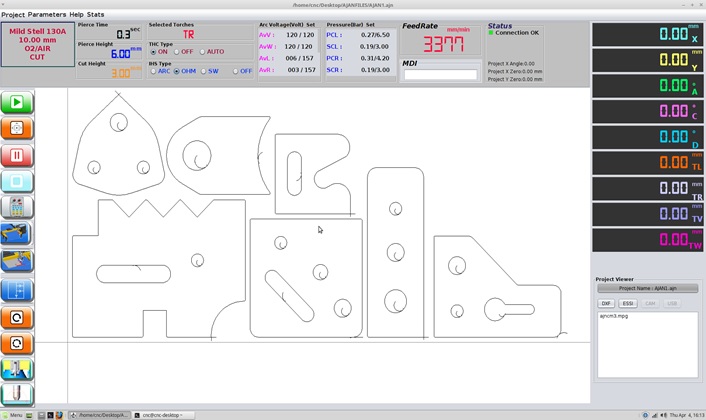

Ecranul de comanda este usor de folosit (sistem de operare Linux) :

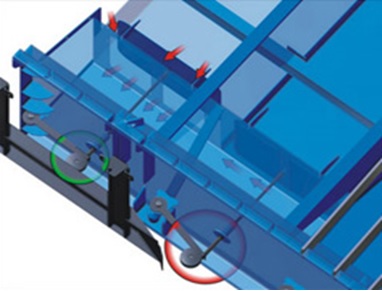

    Masa de taiere este prevazuta cu sistem pneumatic pentru exhaustarea gazelor. Aceasta prezinta un sistem de clapete actionate mecanic. Actionarea se produce astfel incat sa fie deschise clapetele numai in zona capului de taiere, asigurand astfel o eficienta maxima a evacuarii gazelor.

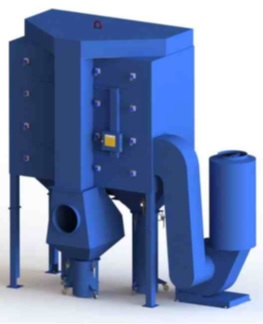

Unitatea de filtrare AJAN JET Filter (exhaustor):
Sistemul de filtrare Ajan Jet Filter este special conceput pentru lucrul in conditii industriale grele, ca rezultat al cercetarilor de lungă durată.

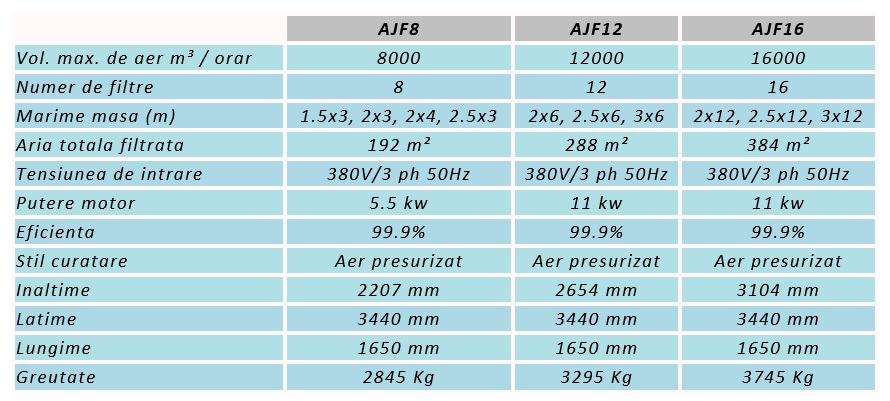

Cu un consum de aer mai mic și proprietatea de curățare automata a filtrului, costurile de operare sunt reduse la minim. In tabelul de mai jos se gasesc debitele de aer ale celor 3 variante constructive Ajan Jet Filter. Unitatea de filtrare este dotata cu filtre productie Donaldson S.U.A, care reprezinta varful tehnicii in materie de filtrare.



 ACCESORII STANDARD :

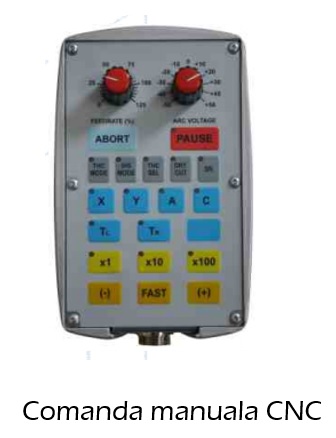

  • Unitate de control manuala cu cablu de extensie
  • Software AJAN CAM
  • Sursa de plasma 130A
  • Sursa de plasma de inalta definitie productie AJAN, asigura o calitate a taierii similara sursei Hypertherm
  • Ambele surse ofera viteze mari si o excelenta calitate a taierii scurtand timpul de lucru
  • Arc de plasma stabil, usor de operat chiar si de catre incepatori
  • Durata mare de viata a consumabilelor
  • Sistem pneumatic pentru exhaustarea gazelor
  • Unitate de comanda CNC
  • Set complet de consumabile electrozi, duze, inele



ACCESORII OPTIONALE :

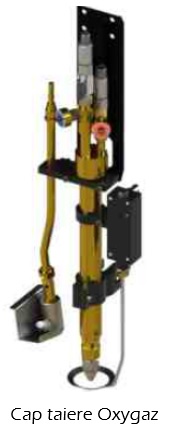

1) Cap de taiere cu oxygaz
Cu oxygaz se pot debita doar metale feroase. Nu se pot taia materiale neferoase, oteluri inoxidabile sau aluminiu si se foloseste in general pentru table cu grosimi > 50mm.
Cu plasma se pot debita atat metale feroase cat si neferoase. Plasma este indicata pentru taiere table cu grosimi ≤ 50mm
2) Inclinarea manuala a capului de taiere

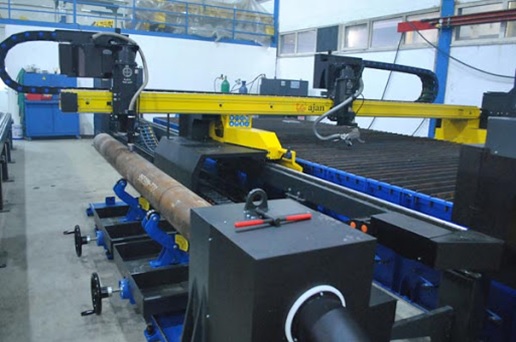

3) Dispozitiv (echipament) de debitare tevi – in variantele de 3m, 6m si 12m
Dispozitivul de taiere tevi poate fi in doua variante : pentru tevi cu diametrele Ø 50–300 mm si Ø 50–600 mm

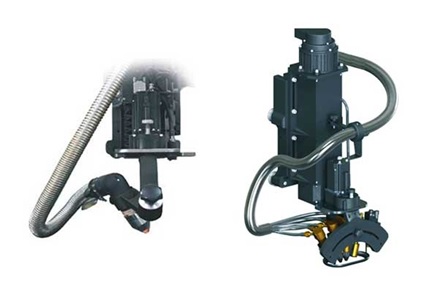

4) Cap de taiere in 5 axe



Puteti viziona la lucru o plasma AJAN

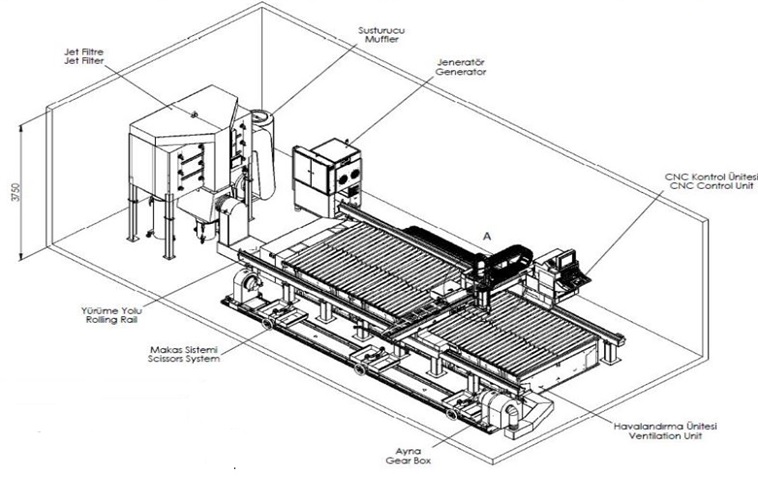

Schema de amplasare a masinii de debitat cu plasma : (se poate observa si modulul de debitare teava)

     In industria tăierii cu plasmă, perioada de garanție este foarte importantă deoarece aceste mașini sunt exploatate în condiții grele de lucru, asistența tehnică și serviciile postvanzare sunt cruciale.

IMPORTANT:

     Societatea Delta Machine SRL ca reprezentant al firmei AJAN pe piata romaneasca, are specialistii necesari pentru acordarea service-ului in perioada de garantie si postgarantie. De asemenea detine pe stoc toate materialele consumabile necesare functionarii masinii, asigurand livrarea prompta a acestora.

Producatorul AJAN livreaza gratuit odata cu masina o serie de piese de mare uzura ca electrozi, duze, componente electronice, etc.

     Masina de taiat cu plasma AJAN de 130AMP este comparabila tehnic cu masinile marilor producatori vest-europeni. Singura deosebire este faptul ca are un pret mai accesibil oricarui beneficiar, la aceleasi calitati ale produsului final.

La transmiterea cererii dvs. este important sa ne indicati marimea mesei dorite .

Pentru informatii suplimentare va rugam sa consultati fisa tehnica iar pentru o cotatie de pret cereti o oferta.
