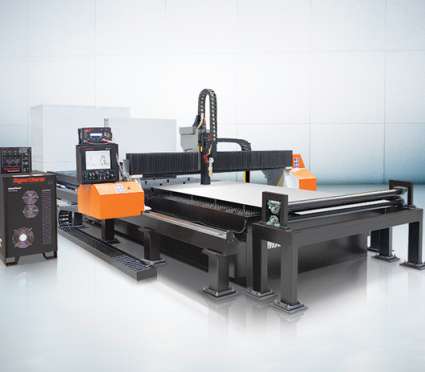

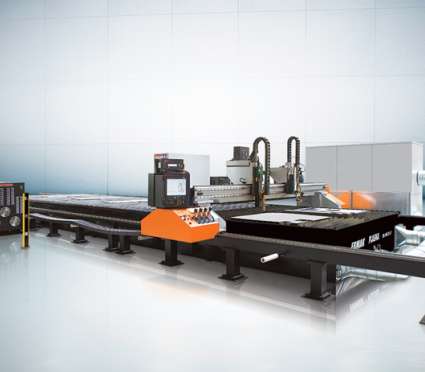

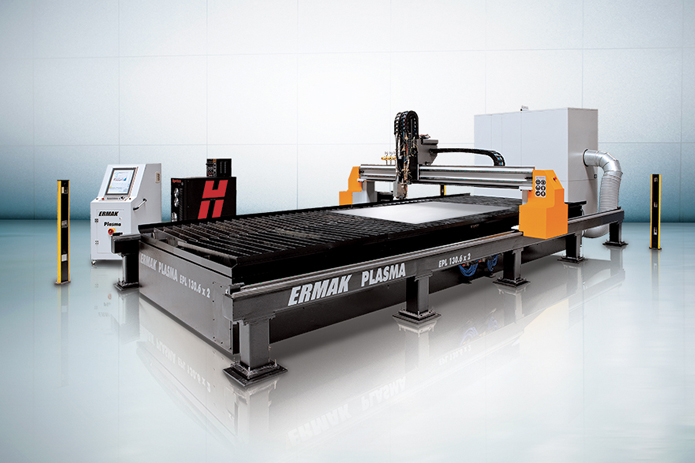

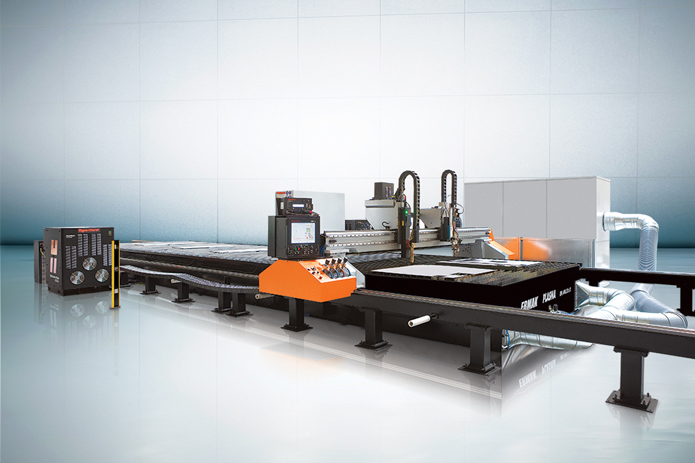

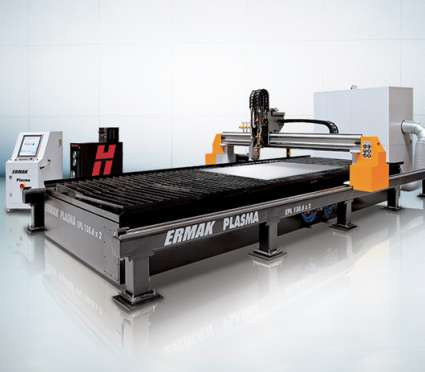

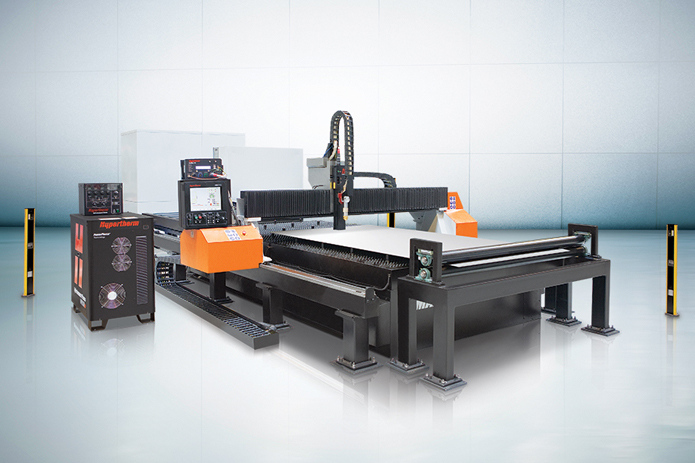

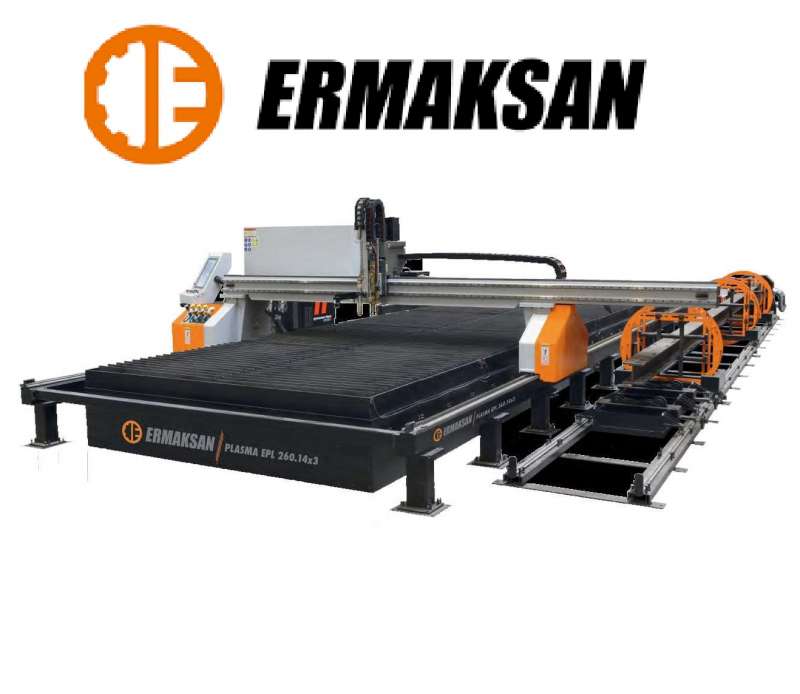

Seria EPL constituie cea mai inalta clasa de masina de debitat proiectata pentru operatii continue in conditii grele.
- Permite taierea cu oxigaz pana la grosimi de 150mm (optional). Masina este echipata cu elemente mecanice si electronice, care garanteaza siguranta si productivitate la cerinte minime de intretinere.
- Este proiectata in marimi cuprinse intre 2000-6000mm si cu lungime longitudinala nelimitata.
- Structura masinii este de tip portal cu doua motoare pe axa longitudinala, cu caile de rulare separate de masa masinii. (Separarea cailor de rulare fata de masa masinii este foarte importanta, deoarece in timpul debitarii unor table de grosime mare, masa de asezare a tablei poate suferi mici deformatii si implicit poate afecta ghidaje masinii in cazul in care acestea nu sunt realizate respectand anumite reguli).
- Ghidajele masinii precum si motoarele sunt acoperite de carcase rezistnte pentru a se evita patrunderea mizeriei si a stropilor de material topit care vor conduce la deteriorarea componentelor.
 |
Avantajele masinii:
|
Modelul EPL 170AMP se poate oferi cu masa avand dimensiunile de:
|
Latime (m) |
1,5 |
2 |
2,5 |
3 |
4 |
6 |
|
Lungime (m) |
3 |
4 / 6 / 8 |
4 / 6 / 8 / 12 / 15 / 18 |
6 / 8 / 12 / 15 / 18 / 24 |
6 / 12 / 15 / 18 / 24 |
12 / 15 / 18 / 24 / 27 / 32 / 36 / |
Dotarea standard :
1) Comanda CNC EDGE Connect (productie Hypertherm)
Ușor de folosit
Softul Hypertherm Phoenix este conceput special pentru decupare pe X-Y și decupare inclinata.
Datorita experientei acumulata de inginerii Hypertherm®, acestia au învățat parametrii critici pentru a obține o calitate superioară a tăieturilor pe fiecare piesa.
Integrează CNC-ul IDGI Connect într-o carcasă industrială cu ecran tactil de 495 mm
Consola de operare hardware cu comutatoare pentru pornire/oprire program, operare manuala pentru ridicarea / coborarea sursei de debitare și joystick pentru o operare ușoară.
2) Sursa de plasma de inalta definitie Hypertherm XPR 170
Beneficii ale tehnologiei
Puterea de ieșire de 170 A și 210 VDC asigură viteze superioare de tăiere pentru productivitate crescută.
O valvă încorporata pistoletului oferă control mai rapid și mai precis asupra fluxurilor de gaz pentru o durată de viață semnificativ mai lungă a proceselor cu oxigen și a unui proces accelerat de închidere controlată.
Eliminarea erorilor la închiderea controlată pentru cele mai multe aplicații duce la o durată de viață a pieselor consumabile de aproape 3 ori mai lungă decât orice alt sistem.
Noua tehnologie Cool nozzle™ a fluxului contribuie la creșterea duratei de viață a pieselor consumabile cu peste 40 % cu rezultate mai bune de nivel ISO clasa 3.
Puterea crescută și perforarea cu argon asigură o capacitate de perforare pentru grosimi cu 30 % mai mari pe oţel slab aliat
Viteze de tăiere mărite la materiale mai groase.
X- Definition – cea mai buna calitate a taierii din industrie
Acest tip de sursa asigura o protectie ridicata a diuzei prin tehnologia PowerPierce :
3) Controlul inaltimii capului de taiere Ermak THC
Ermak THC masoara și reglează automat tensiunea arcului pentru înălțimea corespunzătoare a tortei , pe toata durata de viata a consumabilelor.
Caracteristici :
* Sistem de comunicare Hypernet
* Modul de interfață intrare-ieșire sigur
* Senzor duza
* Senzor de coliziune
* Cursa standard de 200 mm
* Indicator laser
4) Software Hyperterm ProNest CAD/CAM (productie Hypertherm)
Program integrat 2D program CAD pentru a crea și edita fișiere CAD.
Cateva caracteristici :
- Importul fisierelor CAD si CNC si corectia lor
- Conversia automata a curbelor in modele matematice
- Salvarea interactiva a planurilor de debitare predefinite
- Detectarea interferentelor
- Simularea secventelor de taiere
- Copiere , mutare , imagine in oglinda, scalare, rotire,sau grupare in multimi , etc.
5) Actionarea pe cele 3 Axe (X,Y,Z) Actionate de 3 servomotoare marca Mitsubishi, cu mecanism pinion-cremaliera silentios, cu dantura inclinata care nu genereaza jocuri in timpul deplasarii.
6) Masa de taiere este prevazuta cu sertare actionate pneumatic pentru exhaustarea gazelor.
Masa este modular, cu secțiuni asigură eliminarea eficientă a prafului în timpul procesului de tăiere.
Masa prezinta un sistem de clapete actionate pneumatic , care sunt actionate astfel
incat sa fie deschise cele din zona capului de taiere , asigurand astfel o eficienta
maxima a evacuarii gazelor.
Mașina a fost prevazută cu structură auto-portantă ca bază pentru grilele înlocuibile. O astfel de structură asigură siguranța și performanța de vârf a mesei.
Asigura o greutate de 920 kg/m linear de masa.
7) Unitate de filtrare gaz-praf
Unitate de filtrare, model ER 10000, cu urmatoarele caracteristici:
- capacitate: 10000 m3/h
- tip ventilator: centrifugal
- performanta motor: 11 kW
- alimentare electrica: 3x400V / 50Hz
- amperaj: 10 A
- unitatea de filtrare cu filtre, marca DONALDSON USA. dispozitiv automat de curatarea a filtrelor, pneumatic
- presiune aer comprimat necesar: min 6.0 bar, curat, uscat
- dimensiuni: lungime=3200mm x latime=1260 mm x H=2362 mm
- greutate: 990 kg
- nivel zgomot: 72 dB(A)
8) Panou mobil de comanda si 2 butoane de urgenta
9) Masina corespunde normelor CE de protectie (are bariera cu senzori)
10) Consola Core automata pentru gaze (productie Hypertherm)
Consola automata Core conectata la sursa de plasma oferă o calitate a tăierii de neegalat pe oţel slab aliat, oţel inoxidabil și aluminiu. Consola este controlata în întregime prin CNC pentru productivitate sporită și ușurință in utilizare.
Se se obtine o performanta ridicata – unghi si finisaj superior - la tabla de otel si otel inox pana la 12 mm. Se impiedica amestecarea aerului in gazul de plasma , taietura fiind fara bavuri si mai « luminoasa ».
11) Tehnologia TrueHole (productie Hypertherm)
Aceasta tehnologie permite o crestere cu 50% a calitatii alezajelor.
Ea asigura combinatia parametrilor de lucru optimizati pentru fiecare grosime de material si dimensiuni ale alezajului.
|

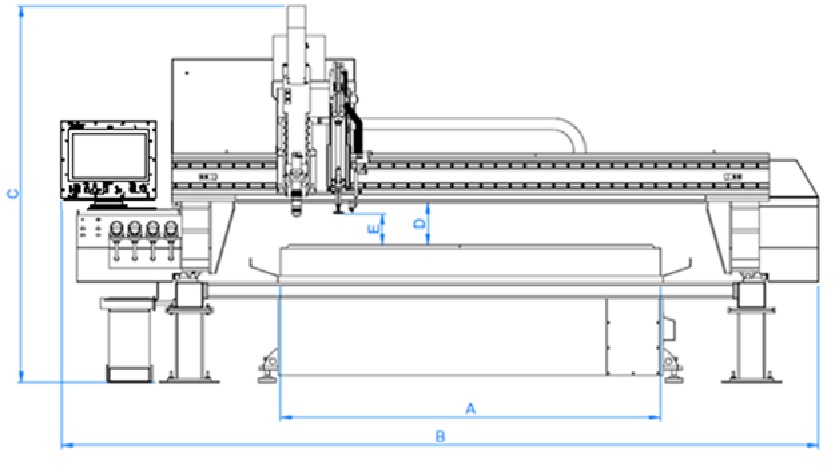

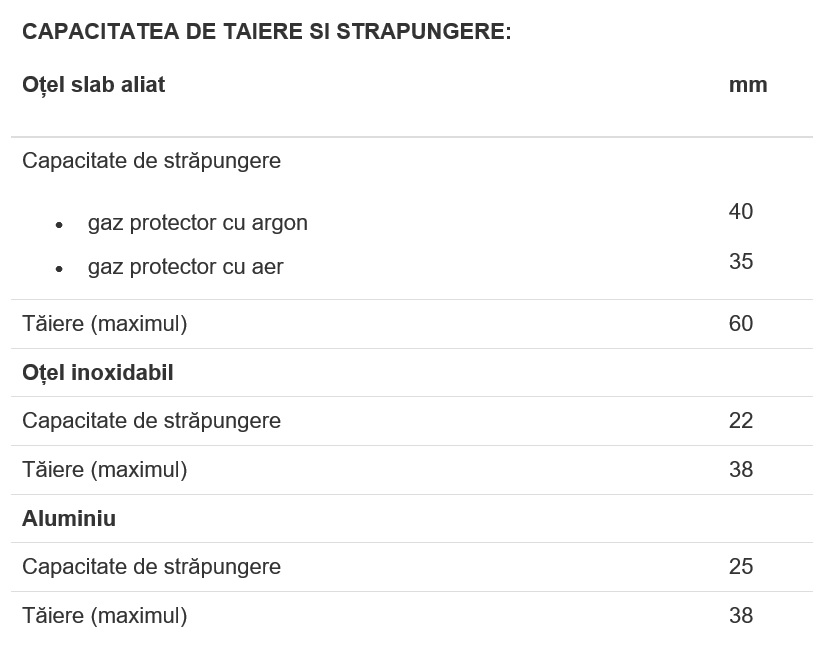

Caracteristici tehnice EPL 170
|
 |
Accesorii optionale :
1) Sursa de plasma Hypertherm XPR 300 (asigura o capacitate marita a grosimii de taiere)
2) Consola Vented Water Injection. Fata de consola Core se mai adauga marcajul cu argon si o crestere cu 10% a capacitatii de gaurire. Sunt imbunatatite in mod semnificativ performantele pentru otel inox si aluminiu.
3) Consola Optimix. Toate capabilitatile celor 2 tipuri de console CORE si VWI, plus un amestec discret de gaze – Ar , H2 si N2, care in final dau cea mai flexibila si performanta capacitate de taiere.

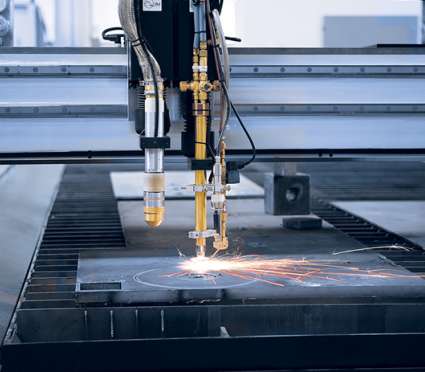

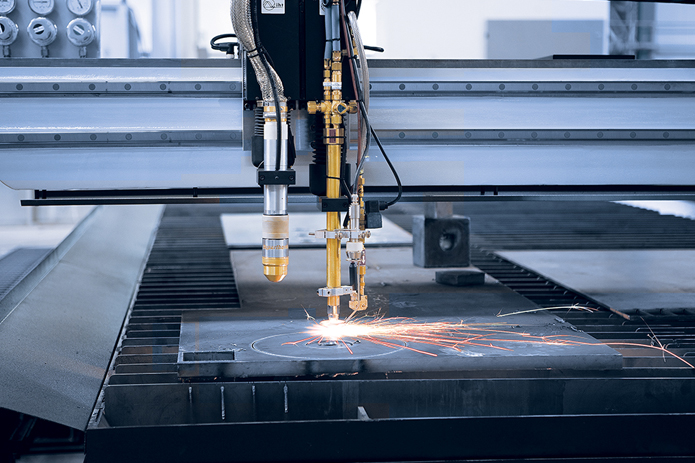

4) Taiere cu oxigaz – tehnologie
- cap de taiere capacitate pana la 150 mm
- senzor de coliziune
- cursa 220 mm standard
- sistem de auto-aprindere
5) Cap de taiere inclinabil manual ± 45°, permite sanfrenarea tablelor.

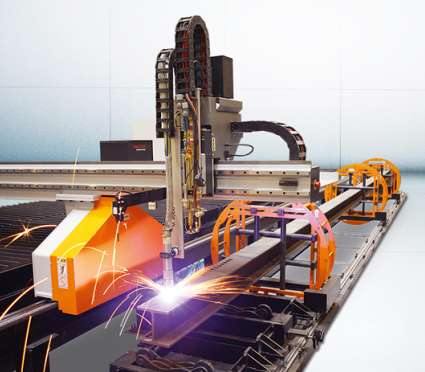

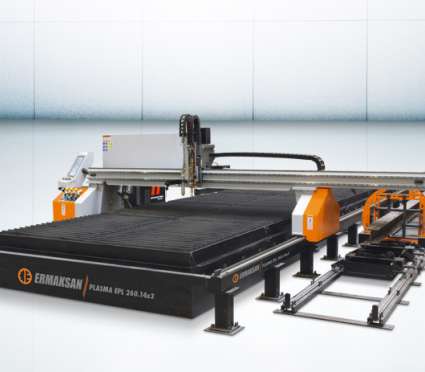

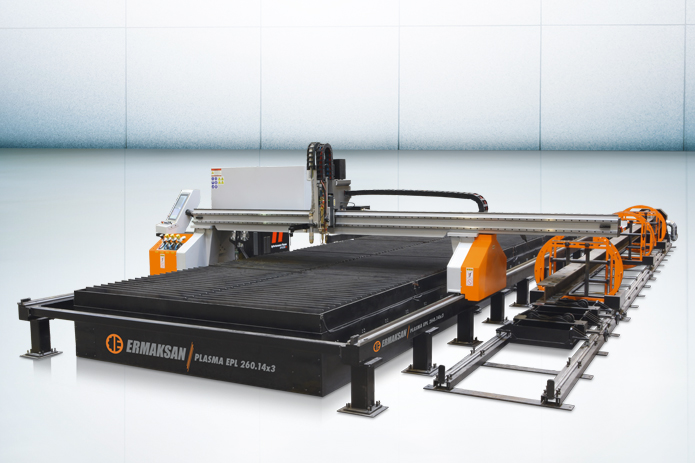

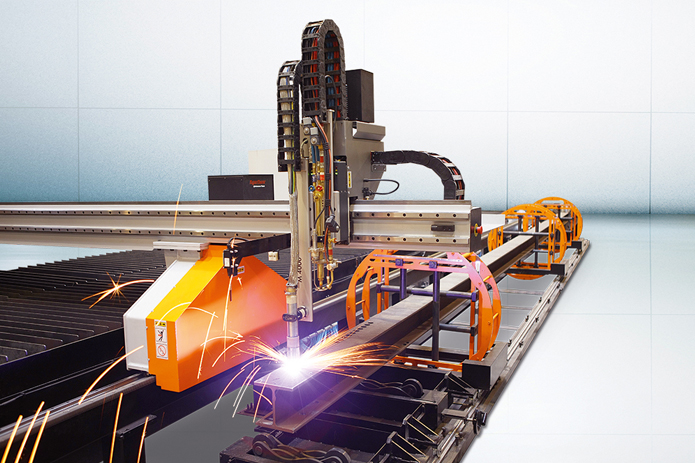

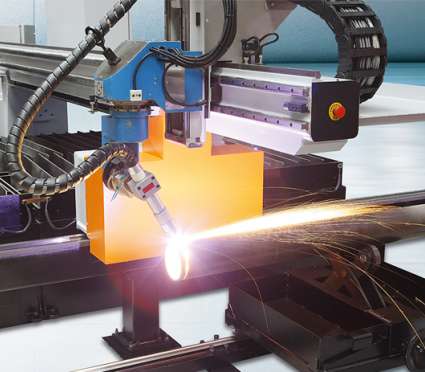

6) Echipament debitare tevi si profile
Asigura debitarea tevilor cu diametre min 50 mm , max 400 mm si cu lungimea de 6 m
Se pot prelucra tevile rectangulare doar pe laturi (decupari, gauriri,etc) dar nu se poate scurta tevile la lungime.
Se pot fixa profile de la patrat ■ 50 - 400 MM, rectangular ▬ 70x50 - 150x100 MM
Tevi patrate ; 50x50, 60x60, 70x70, 80x80, 90x90, 100x100, 110x110, 120x120, 140x140, 150x150, 160x160, 180x180, 200x200, 220x220, 250x250, 260x260, 300x300, 360x360, 400x400
Tevi rectangulare 70x50, 80x60, 90x50, 100x50, 100x60, 120x60, 120x80, 120x100, 140x60, 140x70, 140x80, 150x100

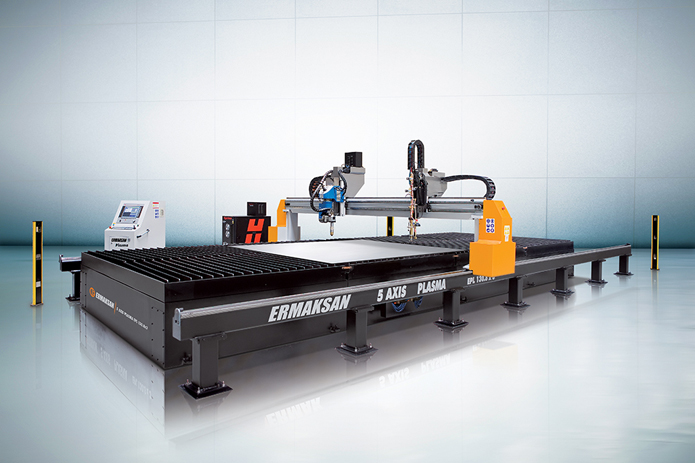

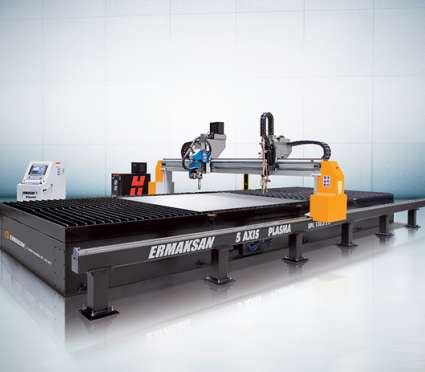

7) Cap de taiere in 5 axe. Se poate inclina de la - 50° la 60°.
In industria tăierii cu plasmă, perioada de garanție este foarte importantă deoarece aceste mașini sunt exploatate în condiții grele de lucru, asistența tehnică și serviciile postvanzare sunt cruciale.
IMPORTANT:
Societatea Delta Machine SRL ca reprezentant al firmei ERMAKSAN pe piata romaneasca, are specialistii necesari pentru acordarea service-ului in perioada de garantie si postgarantie. De asemenea detine pe stoc toate materialele consumabile necesare functionarii masinii, asigurand livrarea prompta a acestora.
Producatorul ERMAKSAN livreaza gratuit odata cu masina o serie de piese de mare uzura ca electrozi, duze, etc.
La transmiterea cererii dvs. este important sa ne indicati marimea mesei dorite .
