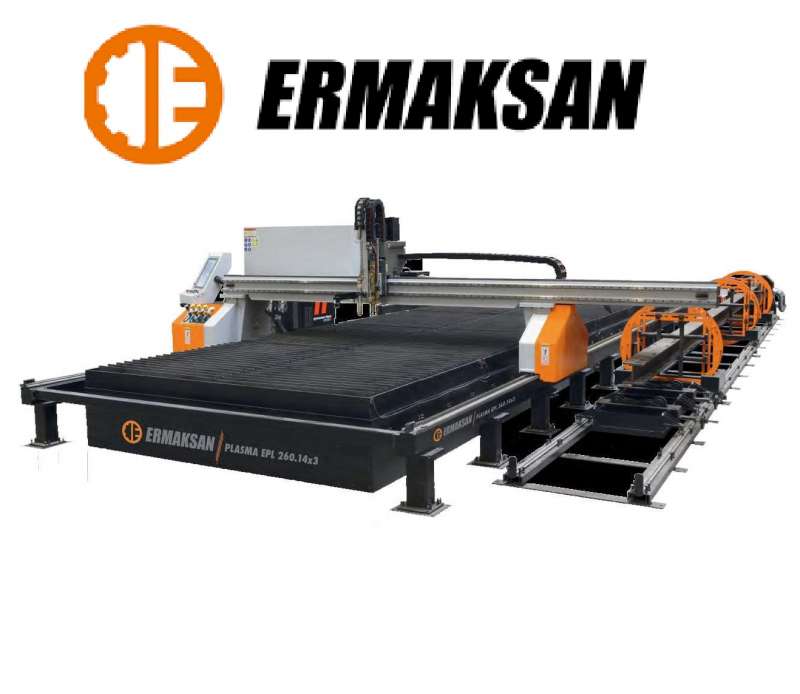

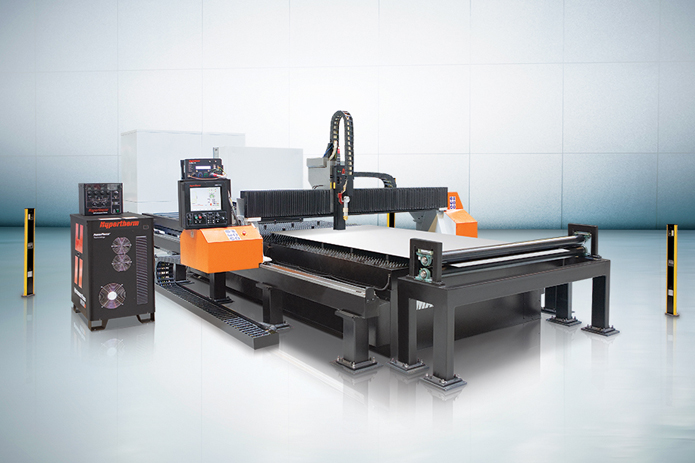

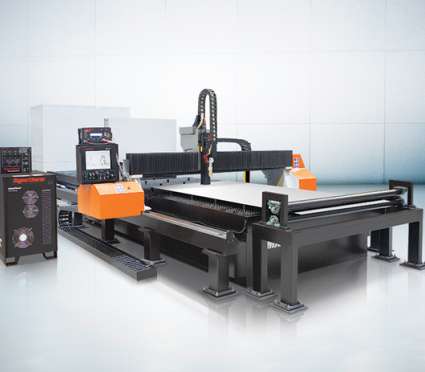

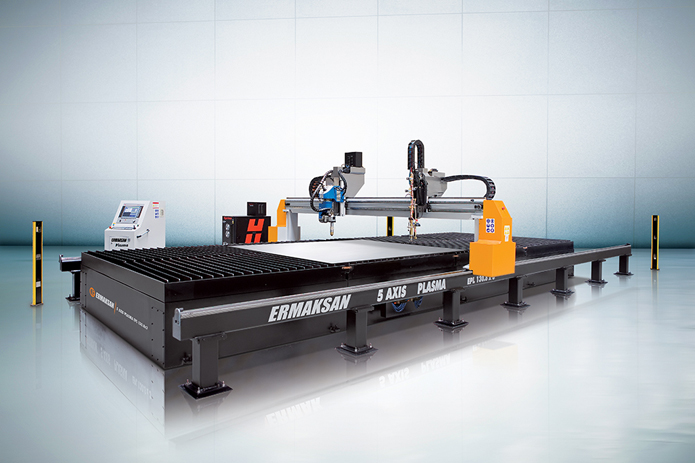

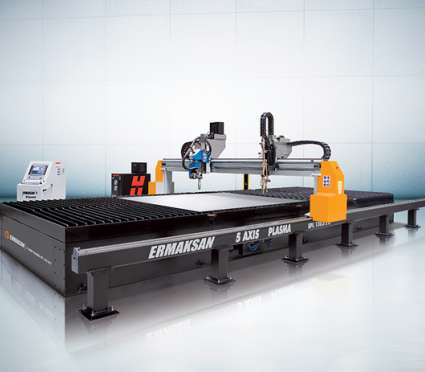

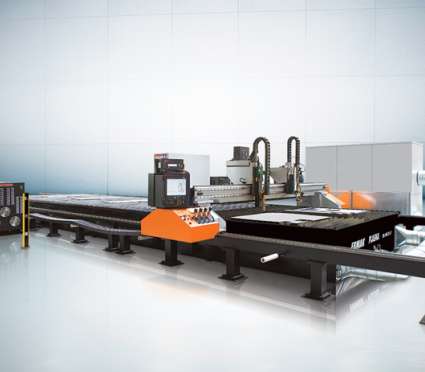

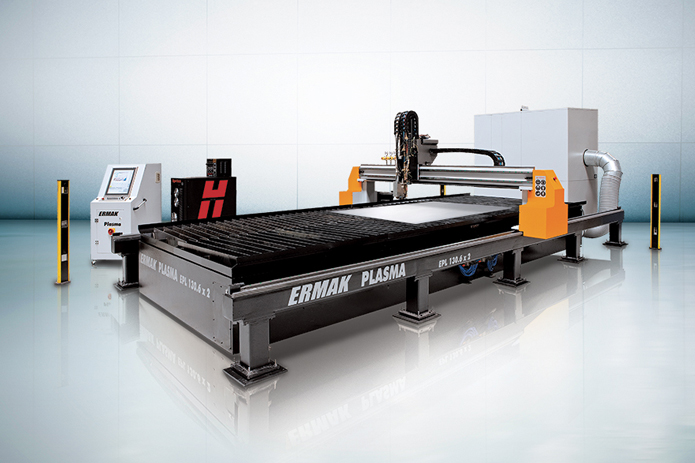

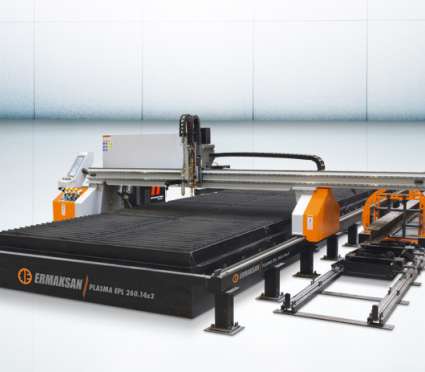

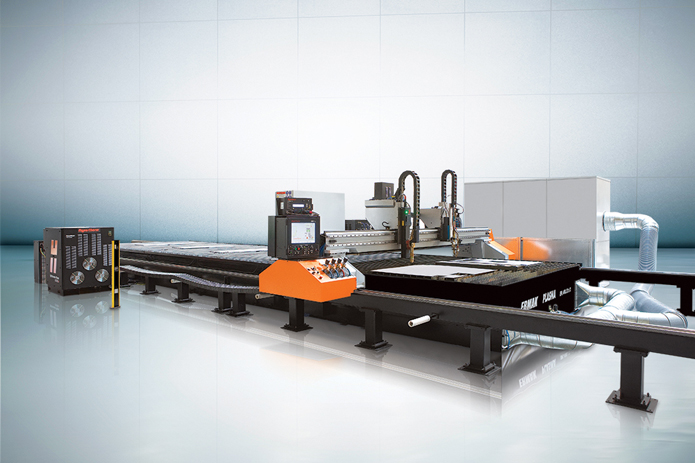

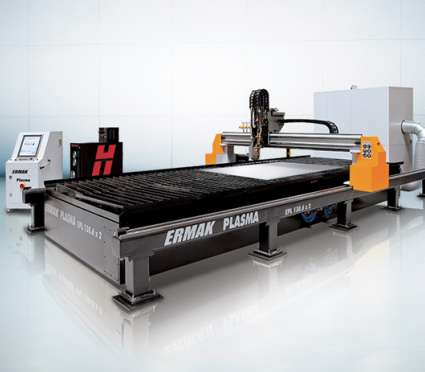

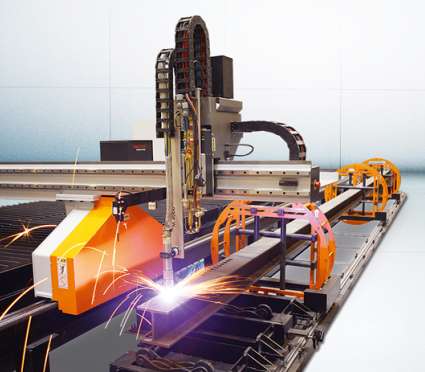

Seria Smart EPL plasma este o mașină economică de tăiere cu plasmă care răspunde necesităților clientului prin utilizarea tehnologiilor de tăiere cu plasma si oxigen.
Puteti să vă mențineți productivitatea la cel mai înalt nivel executand piese de înaltă calitate si economisind bugetul cu Seria Smart EPL.
 |
|
FUNCȚIONARE USOARA
Parametrii de tăiere optimi sunt reglați și controlați automat în vederea obținerii unei debitari de calitate fără intervenția operatorului.
COSTURI MINIME DE FUNCȚIONARE
Oferă cele mai bune performanțe, folosind valori scăzute de amperaj.
Masina reduce costurile pe consumabile și crește mult ciclul de viață al acestora folosind tehnologii avansate, cum ar fi Long Life” COOIFIOW ™ și True Flow ™.

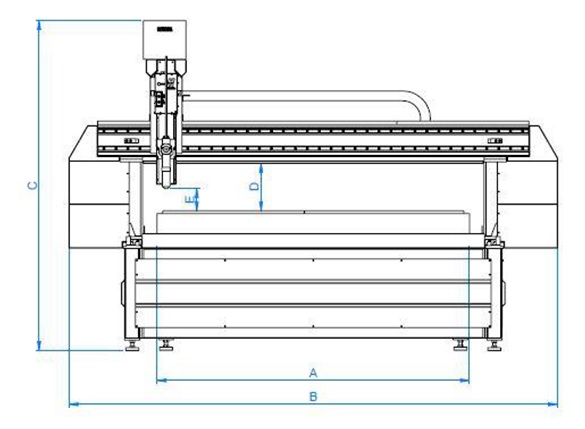

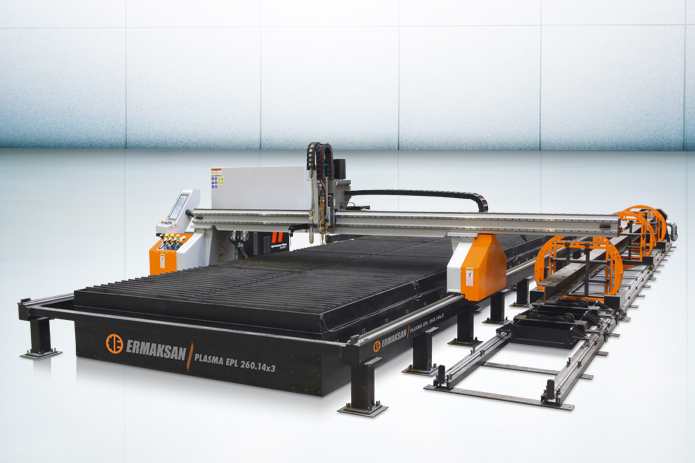

Modelul Smart EPL se poate oferi cu masa avand dimensiunile de:
|
Latime (m) |
1,5 |
2 |
|
Lungime (m) |
3 |
4 / 6 |
Dotarea standard :

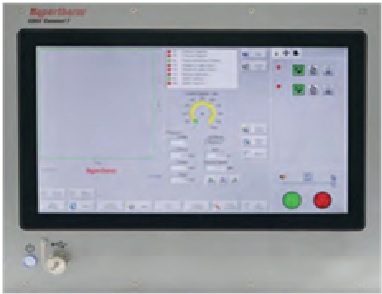

1) Comanda CNC EDGE Connect (productie Hypertherm)
Ușor de folosit
Softul Hypertherm Phoenix este conceput special pentru decupare pe X-Y și decupare inclinata.
Datorita experientei acumulata de inginerii Hypertherm®, acestia au învățat parametrii critici pentru a obține o calitate superioară a tăieturilor pe fiecare piesa.

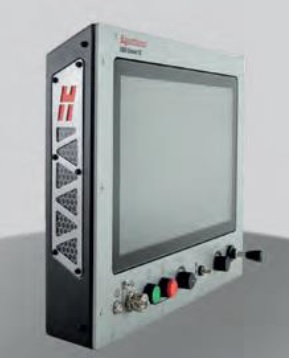

Integrează CNC-ul IDGI Connect într-o carcasă industrială cu ecran tactil de 495 mm
Consola de operare hardware cu comutatoare pentru pornire/oprire program, operare manuala, ridicare / coborare a tortei și joystick pentru o operare ușoară.

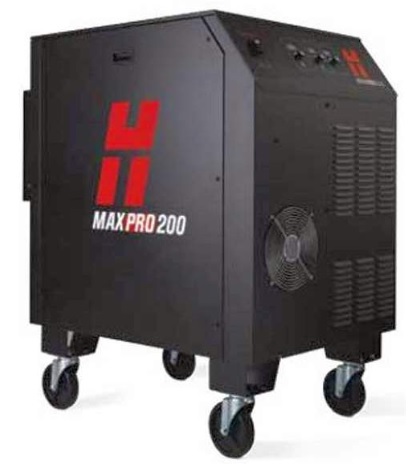

2) Sursa de plasma Hyperterm Maxpro 200
Sursa de debitare cu plasma MAXPro de 200 A, de la Hypertherm, este capabila sa taie pana la
75 mm (3"), se poate utiliza pentru demolari, dezmembrari si alte operatii de taiere, grele.
Eficienta garantata de producator
Consumabilele pentru taiere, extrem de eficiente, fac posibila taierea in linie sau dupa un șablon. Sursele de debitare MAXPro sunt ideale pentru taierea otelului subtire de pana la 18,7 kg /oră (41,2 lbs / h)
Debitarea cu plasma poate inlocui slefuirea pentru multe aplicatii unde este necesara indepartarea metalelor. Garantia Hypertherm asigura o acoperire completa timp de un an pentru sursa si cabluri si doi ani pe toate celelalte componente ale sechipamentului.
Durata indelungata de viata pentru consumabile
Aceste surse de debitare cu plasma, de la Hypertherm sunt proiectate pentru a oferi eficienta energetica si productivitate, cu eficienta de putere de 90% sau mai mare si factori de putere de pana la 0,98. Durata indelungata de viata pentru consumabile duce la utilizarea de mai putine resurse naturale astfel avand un impact redus asupra mediului.
Date tehnice
|
|
MAXPro 200 |
|
Curent absorbit de la reţea |
200/208 VAC, 3F, 50 Hz, 108/104 A 220 VAC, 3F, 50 – 60 Hz, 98 A 240 VAC, 3F, 60 Hz, 90 A 380 VAC, 3F, 50 Hz, 57 A 400 VAC, CE, 3F, 50 – 60 Hz, 54 A 415 VAC, CE, 3F, 50 Hz, 52 A 440 VAC, 3F, 50 – 60 Hz, 49 A 480 VAC, 3F, 60 Hz, 45 A 600 VAC, 3F, 60 Hz, 36 A |
|
Curent de taiere |
50–165 A |
|
Tensiune nominală de ieşire |
200 A |
|
Durată activă la 40 °C |
100 % la 33 kW |
|
Temperatura de operare |
-10° C pana la 40 °C |
|
Factor de putere |
0.98 la 33 kW |
|
Maximum OCV |
360VDC |
|
Dimensiuni |
102 cm (40.14") H, 69 cm (27.12") W, 105 cm (41.23") L |
|
Greutate |
335 kg |
|
Gaz, Plasma, Presiunea gazului de alimentare |
Aer, O2, N2 Aer, N2 6.2 +/- 0.7 bar (90 +/- 10 psig) |
3) Controlul inaltimii capului de taiere Ermak THC
Ermak THC masoara și reglează automat tensiunea arcului pentru înălțimea corespunzătoare a tortei , pe toata durata de viata a consumabilelor.
Caracteristici :
* Sistem de comunicare Hypernet
* Modul de interfață intrare-ieșire sigur
* Senzor duza
* Senzor de coliziune
* Cursa standard de 200 mm

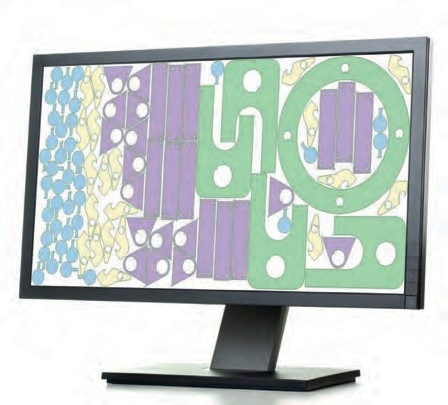

4) Software Hyperterm ProNest CAD/CAM
ProNest® este un software nesting CAD / CAM lider în industrie, conceput pentru tăiere
mecanizată avansată. Oferă o soluție unică pentru toate nevoile dvs. de tăiere a profilului - inclusiv plasmă, laser, jet de apă și oxigen. ProNest ajută producătorii și producătorii să crească economii de materiale, să sporească productivitatea, să reducă costurile de exploatare și să îmbunătățească calitatea pieselor, oferind cel mai înalt nivel de expertiză de tăiere.
Import și conversie CAD / CAM
Importați fișiere CAD (formate de fișiere standard pentru industrie)
Importați PDF
Tehnologia SureCut ™ și expertiză integrată în proces
Tehnologia True Hole® capabilă
Tehnologia Rapid Part ™ capabilă
Tehnologia True Bevel ™ capabila
Asistență avansată a procesului și configurare de lucru pe CNC
Tipul materialului, grosimea și parametrii procesului:
Separații pentru distanță la piesă, placă și perforare
Compensarea pe Kerf
Tehnici de tăiere
Pregaurire și perforați marginea
Dezactivați controlul automat al înălțimii pe baza geometriei pieselor
Cronometru preîncălzire pentru oxigen
Crearea automata de micro punti in program piesa
Taierea in aer
5) Actionarea pe cele 3 Axe (X,Y,Z) Actionate de 3 servomotoare marca Mitsubishi, cu mecanism pinion-cremaliera silentios, cu dantura inclinata pentru evitarea producerii de jocuri in timpul deplasarii.
6) Masa de taiere este prevazuta cu sertare actionate pneumatic pentru exhaustarea gazelor.
Masa are o structura de tip modular, cu secțiuni care asigură eliminarea eficientă a prafului în timpul procesului de tăiere.

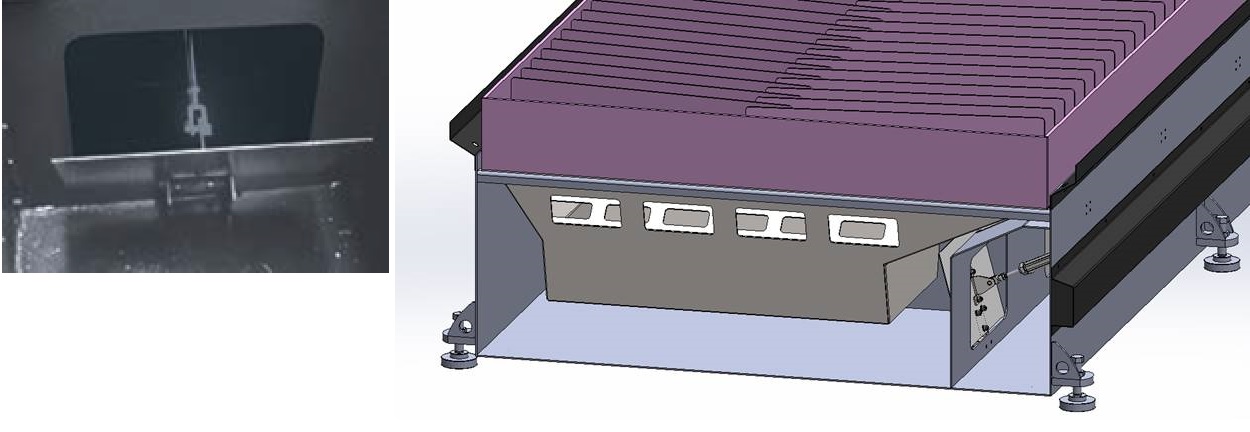

Masa este dotata cu un sistem de clapete actionate pneumatic, care sunt actionate astfel
incat sa fie deschise cele din zona capului de taiere , asigurand astfel o eficienta
maxima a evacuarii gazelor.
Mașina a fost prevazută cu structură auto-portantă ca bază pentru grilele înlocuibile. O astfel de structură asigură siguranța și performanța de vârf a mesei.

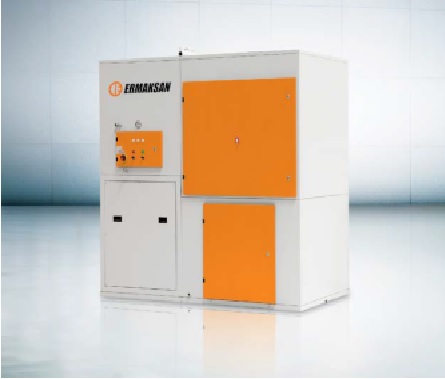

7) Unitate de filtrare gaz-praf
Unitate de filtrare, model ER 10000, cu urmatoarele caracteristici:
- capacitate: 10000 m3/h
- tip ventilator: centrifugal
- performanta motor: 11 kW
- alimentare electrica: 3x400V / 50Hz
- amperaj: 10 A
- unitatea de filtrare cu filtre, marca DONALDSON USA. dispozitiv automat de curatarea a filtrelor, pneumatic
- presiune aer comprimat necesar: min 6.0 bar, curat, uscat
- dimensiuni: lungime=3200mm x latime=1260 mm x H=2362 mm
- greutate: 990 kg
- nivel zgomot: 72 dB(A)
8) Panou mobil de comanda si 2 butoane de urgenta
9) Masina corespunde normelor CE de protectie (are bariera cu senzori)

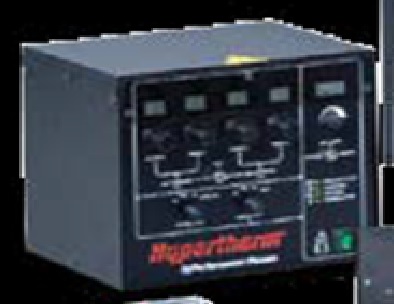

10) Consola Core automata pentru gaze (productie Hypertherm)
Consola automata Core conectata la sursa de plasma oferă o calitate a tăierii de neegalat pe oţel slab aliat, oţel inoxidabil și aluminiu. Consola este controlata în întregime prin CNC pentru productivitate sporită și ușurință in utilizare.
Se se obtine o performanta ridicata – unghi si finisaj superior - la tabla de otel si otel inox pana la 12 mm. Se impiedica amestecarea aerului in gazul de plasma , taietura fiind fara bavuri si mai « luminoasa ».

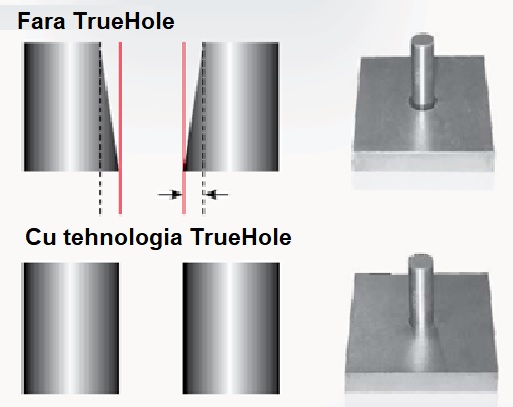

11) Tehnologia TrueHole (productie Hypertherm)
Aceasta tehnologie permite o crestere cu 50% a calitatii alezajelor.
Ea asigura combinatia parametrilor de lucru optimizati pentru fiecare grosime de material si dimensiuni ale alezajului.
Accesorii optionale :

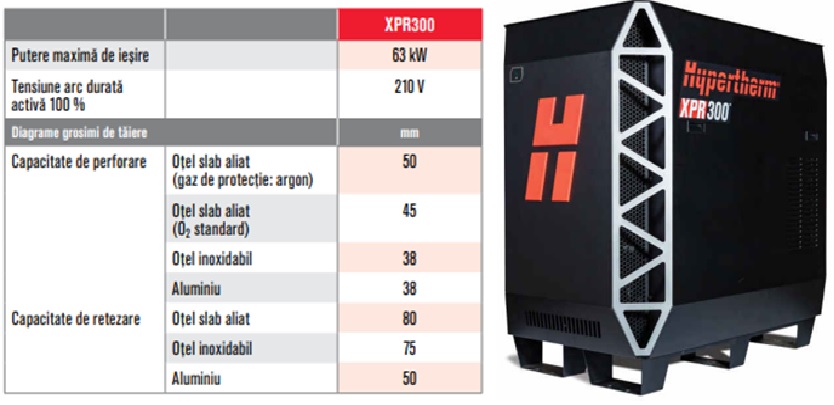

1) Sursa de plasma Hypertherm XPR 300 (asigura o capacitate marita a grosimii de taiere)
2) Consola Vented Water Injection. Fata de consola Core se mai adauga marcajul cu argon si o crestere cu 10% a capacitatii de gaurire. Sunt imbunatatite in mod semnificativ performantele pentru otel inox si aluminiu.
3) Consola Optimix. Toate capabilitatile celor 2 tipuri de console CORE si VWI, plus un amestec discret de gaze – Ar , H2 si N2, care in final dau cea mai flexibila si performanta capacitate de taiere.

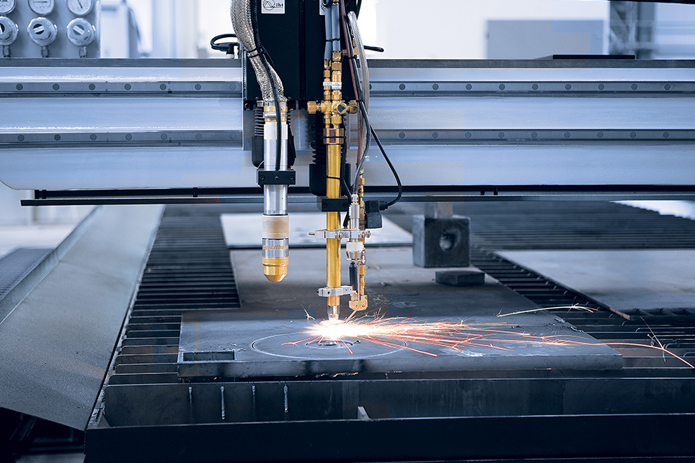

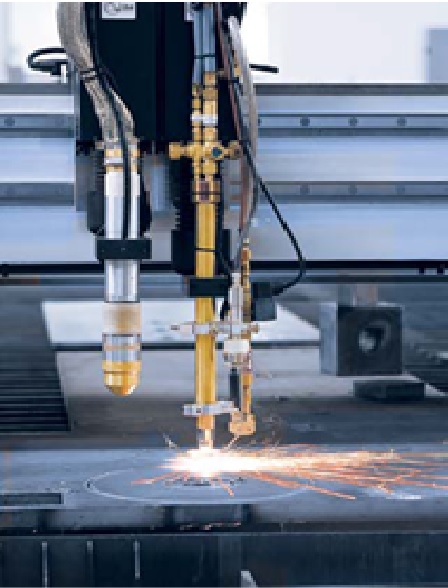

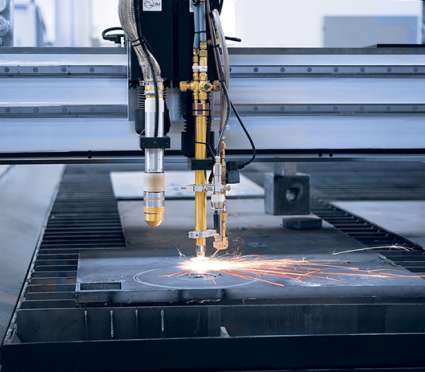

4) Taiere cu oxigaz – tehnologie
- cap de taiere capacitate pana la 150 mm
- senzor de coliziune
- cursa 220 mm standard
- sistem de auto-aprindere

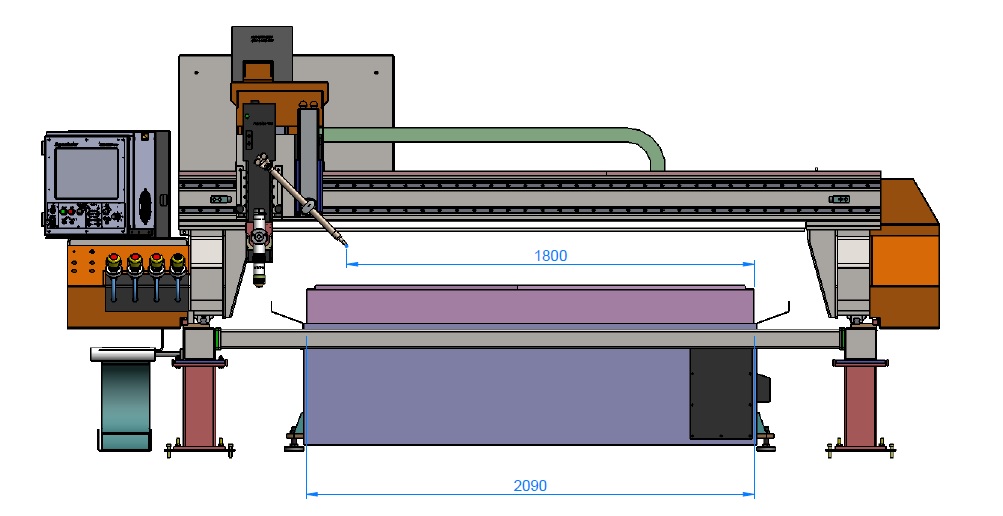

5) Cap de taiere inclinabil manual ± 45°, permite sanfrenarea tablelor.

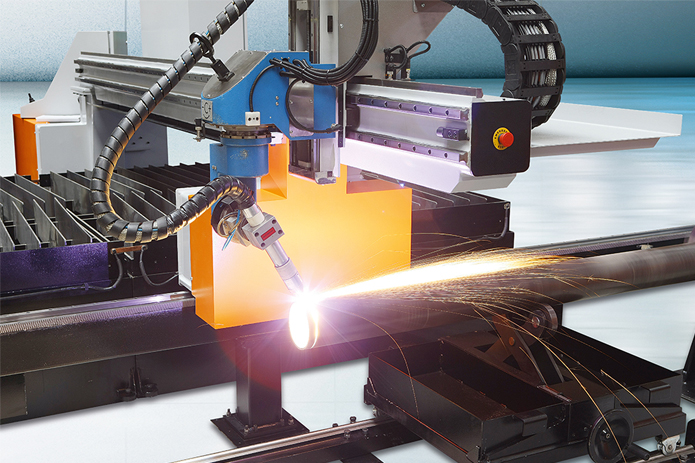

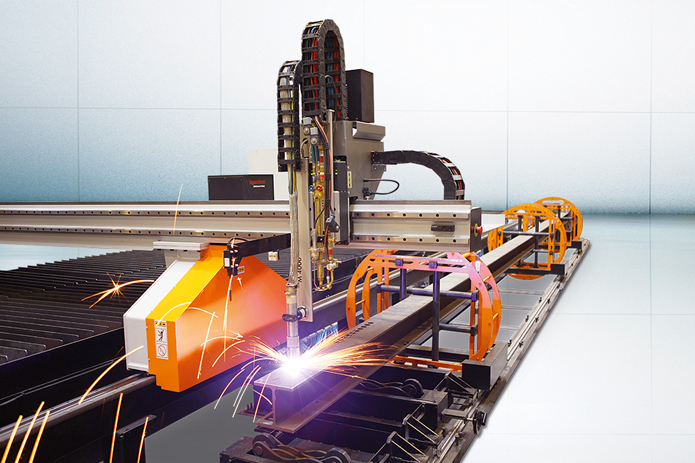

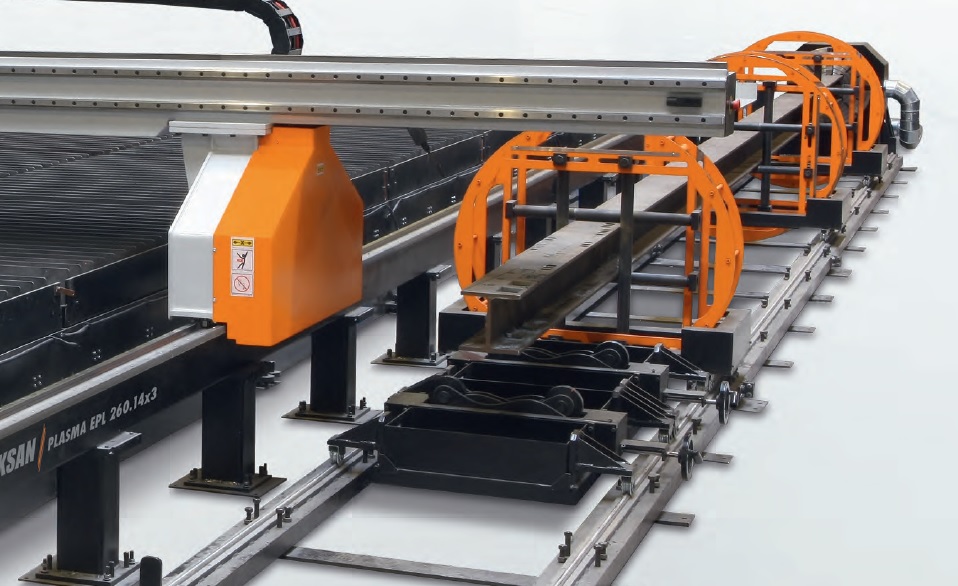

6) Echipament debitare tevi si profile
Asigura debitarea tevilor cu diametre min 50 mm , max 400 mm si cu lungimea de 6 m
Se pot prelucra tevile rectangulare doar pe laturi (decupari, gauriri,etc) dar nu se poate scurta tevile la lungime.
Se pot fixa profile de la patrat ■ 50 - 400 MM, rectangular ▬ 70x50 - 150x100 MM
Tevi patrate ; 50x50, 60x60, 70x70, 80x80, 90x90, 100x100, 110x110, 120x120, 140x140, 150x150, 160x160, 180x180, 200x200, 220x220, 250x250, 260x260, 300x300, 360x360, 400x400
Tevi rectangulare 70x50, 80x60, 90x50, 100x50, 100x60, 120x60, 120x80, 120x100, 140x60, 140x70, 140x80, 150x100

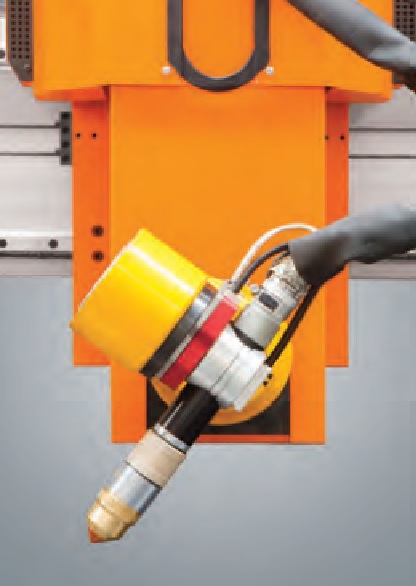

7) Cap de taiere in 5 axe. Se poate inclina de la - 50° la 60°.
In industria tăierii cu plasmă, perioada de garanție este foarte importantă deoarece aceste mașini sunt exploatate în condiții grele de lucru, asistența tehnică și serviciile postvanzare sunt cruciale.
IMPORTANT:
Societatea Delta Machine SRL ca reprezentant al firmei ERMAKSAN pe piata romaneasca, are specialistii necesari pentru acordarea service-ului in perioada de garantie si postgarantie. De asemenea detine pe stoc toate materialele consumabile necesare functionarii masinii, asigurand livrarea prompta a acestora.
Producatorul ERMAKSAN livreaza gratuit odata cu masina o serie de piese de mare uzura ca electrozi, duze, etc.
La transmiterea cererii dvs. este important sa ne indicati marimea mesei dorite .
