Firma Sahinler infiintata in 1953, reprezinta un producator cu mare experienta avand un nume consacrat in productia de masini de prelucrat tabla atat in Turcia cat si pe plan international. Producand o gama variata de masini de prelucrat tabla (valturi cu role, foarfeci combinate, masini de roluit profile, masini de stantat, bordurat etc.) firma a reusit sa-si creeze o piata de desfacere in toata lumea, efectund exporturi in cca. 85 de tari.
Halele de productie din orasul Bursa-Turcia ocupa o suprafata de 40 hectare avand cca. 400 de angajati. Firma Sahinler este un garant al calitatii masinilor produse. Din grupul Sahinler mai fac parte si firmele surori ISITAN, LFSS si CKEMSA.
Valturile pot executa operatiuni de roluire tabla fara preindoire (cand capetele tablei raman drepte, deci nu se poate executa o virola completa) sau cu preindoire (cand se poate executa o virola completa).
Valturile pot fi cu 3 sau 4 role. Avantajul valturilor cu 4 role este ca tabla se poate fixa ferm intre valtul central si cel superior, neexistand riscul alunecarii in timpul roluirii. Pentru manipularea acestor masini nu este nevoie de un lucrator calificat precum la valtul cu 3 role.

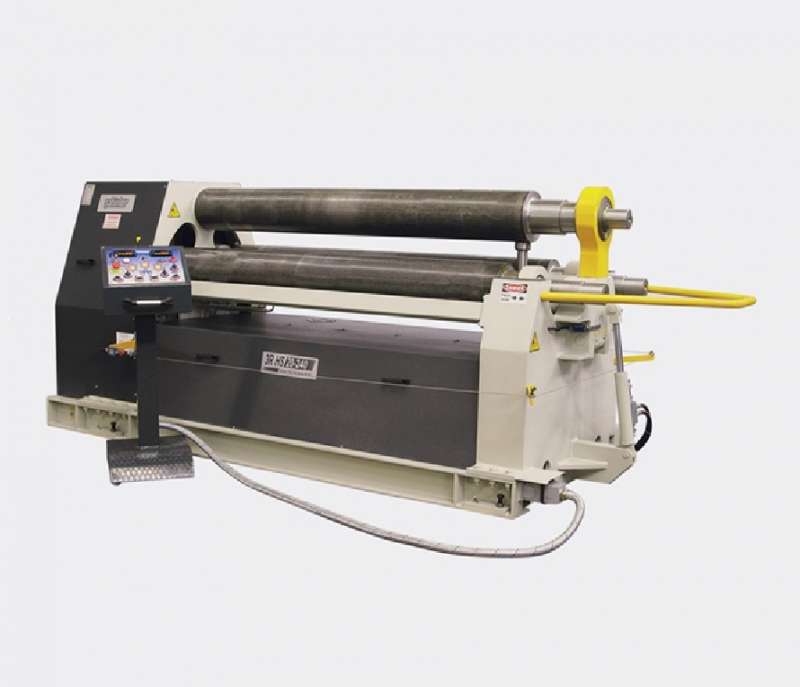

Constructia valtului 3R HS :
Aceasta masina de roluit tabla este destinata prelucrarilor usoare si medii.
Se pot obtine usor virole complet inchise cu sectiune rotunda sau ovala la diferite raze.
Valturile 3R HS sunt din otel, rezistente la tensionare (calite prin inductie la 58-60 HRC). Au in dotare inel de inchidere actionat hidraulic pentru usurarea evacuarii virolelor realizate.
Cadrul masinii din constructie sudata in forma piramidala confera o rigiditate ridicata.
Actionarea valturilor 3R HS :
Valtul superior si cele inferioare laterale sunt antrenate prin intermediul unui motor hidraulic, cu transmisie planetara si protectie la suprasarcina.
Valturile inferioare sunt deplasabile cu ajutorul pistoanelor hidraulice.
Pupitrul de comanda :
Pupitrul de comanda mobil cu afisaj pe 2 pozitii, ajuta sa roluiasca diferite materiale in diferite forme cilindrice, eliptice, etc. si permite pozitionarea corecta a celor 3 valturi. Controlul tuturor operatiunilor se realizeaza de la acest pupitru de comanda.
Dispozitiv de roluit conic in dotarea standard.
Sistemul de protectie consta dintr-un buton de avarie si un snur care inprejmuieste zona de lucru. Actionarea butonului de avarie sau atingerea acestui snur duc la oprirea completa a masinii.
Componente :
Masina se executa cu echipamente electrice Siemens sau Telemecanique.
Grupul hidraulic contine componente ca : grupul motor + pompa, valve de presiune, valve electomecanice, nivel ulei, etc de la furnizori din Europa de Vest – Bosch, Rexroth, Parker si Duplomatic.
Reductoarele de la planetare sunt marca Brevini sau Comer – Italia.
Masina permite roluire cu 2 viteze ce sunt controlate de la pupitru de comanda.
Valturile 3R HS respecta normele Uniunii Europene de protectie a muncii si normele de calitate ISO 9000.
Caracteristici tehnice:
|
Date tehnice/Model |
U/M |
3R HS 20-240 |
3R HS 20-300 |
|
Lungimea |
mm |
2050 |
2050 |
|
diametrul min. de roluire otel: - grosimea max. a tablei din otel fara preindoire - grosimea max. a tablei din otel cu preindoire diametrul min. de roluire otel: - grosimea max. a tablei din otel fara preindoire - grosimea max. a tablei din otel cu preindoire |
mm mm mm mm mm mm |
1050 12 10 420 10 8 |
1500 22 20 600 20 16 |
|
diametrul rolelor centrale |
mm |
210 |
300 |
|
diametrul rolelor laterale |
mm |
190 |
280 |
|
puterea motorului principal |
kW |
7.5 |
11 |
|
vitezele de lucru |
m/min. |
5 |
5 |
|
Dimensiuni de gabarit (Lxlxh)za |
mm |
3400x1200x1300 |
4100x1500x1550 |
|
Greutate |
Kg |
4200 |
8100 |
Principiul de lucru al valturilor cu 3 role este prezentat mai jos :
ACCESORII STANDARD valturi 3R HS :
ACCESORII OPTIONALE :
IMPORTANT :
La trimiterea cererii de oferta va rugam sa precizati grosimea tablei de roluit, tipul materialului, lungimea de indoire si diametrul minim al virolei ce se doreste a fi obtinuta.
