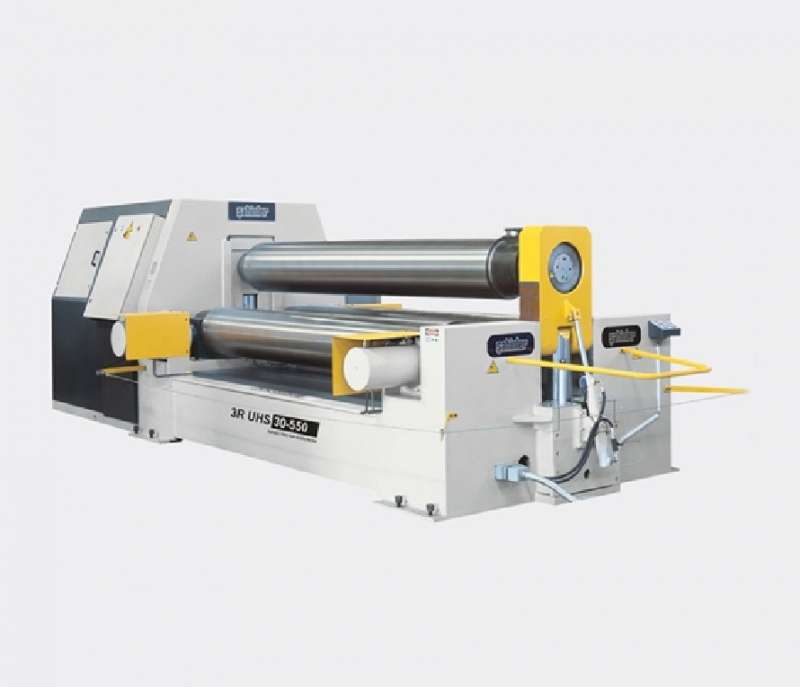

Constructia valturilor 3R UHS :

 Aceasta masina de roluit tabla este destinata prelucrarilor grele.

 Valturile 3R UHS au o constructie solida si prin geometria acesteia actioneaza ca o presa de indoit. Aceasta constructie a permis unele avantaje:

• s-a putut micsora inaltimea centrului de lucru de pe masina
• lipsa necesitatii unei fundatii speciale
• reducerea gabaritului fata de valturile in constructie piramidala pentru a fi transportata usor
• usurinta de a scoate virolele de pe masina fara a mai inclina virola cum se procedeaza la cealalta varianta.

Masina 3R UHS are 3 valturi dispuse astfel:

• Un valt superior care culiseaza sus/jos si doua valturi laterale care culiseaza pe orizontala. Astfel cursele liniare ale valturilor laterale si cel superior sunt reglabile independent. Indoirea tablei se face prin coborarea valtului superior central.
• Valtul superior coboara destul de mult fata de centrul valturilor laterale permitand obtinerea de virole. Pozitia tablei in fazele de prelucrare este intotdeauna in pozitia orizontala precum in foto de mai jos :

Datorita modului de functionare a masinii ca o presa prin coborarea valtului, este permisa preindoirea usoara a tablelor cu grosimi mari iar calibrarea virolelor se face foarte usor. Prin constructia masinii se pot obtine usor virole conice pentru grosimi de tabla  groasa.

   Posibilitatea de a reduce distanţa dintre centrele valturilor laterale, permite realizarea a o mai bună pre-îndoire în timpul roluirii virolelor din tabla groasa la diametre mici.

Actionarea valturilor 3R UHS :

  Valtul superior este antrenat prin  motor hidraulic cu transmisie planetara cu protectie la suprasarcina.   Deplasarea sus/jos si echilibrarea valtului superior se realizeaza prin doi cilindri hidraulici . Valturile laterale nu sunt antrenate prin motor dar sunt deplasabile linear in plan orizontal cu ajutorul cilindrilor hidraulici.

Sistem de echilibrare electronic a valtului superior permite obtinerea unui paralelism exact in timpul functionarii si o prelucrare de o calitate superioara. Valturile laterale sunt perfect aliniate in plan orizontal.

Comanda :

   Pupitru de comanda mobil cu afisaj de cote pe 3 axe permite o pozitionare corecta a celor 3 valturi. Controlul tuturor operatiunilor se realizeaza de la pupitruL de comanda.

   Optional masina se poate dota cu sistem NC, (permite o repetabilitate automata in baza unui reper memorat prin deplasari manuale).

Dispozitiv de roluit conic in dotarea standard.

Sistemul de protectie consta dintr-un buton de avarie si un snur care inprejmuieste zona de lucru. Actionarea butonului de avarie sau atingerea acestui snur duc la oprirea completa a masinii.

Componente :

Masina se executa cu echipamente electrice Siemens sau Telemecanique.

Grupul hidraulic contine componente ca: grupul motor + pompa, valve de presiune,  valve electomecanice, nivel ulei, etc de la furnizori din Europa de Vest – Bosch, Rexroth, Parker si Duplomatic.

Reductoarele de la planetare sunt marca Brevini sau Comer –Italia.

Masina permite roluire cu 2 viteze ce sunt controlate de la pupitru de comanda.

Masina respecta normele UE de protectie a muncii si normele de calitate ISO 9000.
