Firma Sahinler infiintata in 1953, reprezinta un producator cu mare experienta avand un nume consacrat in productia de masini de prelucrat tabla atat in Turcia cat si pe plan international. Producand o gama variata de masini de prelucrat tabla (valturi cu role, foarfeci combinate, masini de roluit profile, masini de stantat, bordurat etc.) firma a reusit sa-si creeze o piata de desfacere in toata lumea, efectund exporturi in cca. 85 de tari.
Halele de productie din orasul Bursa-Turcia ocupa o suprafata de 40 hectare avand cca. 400 de angajati. Firma Sahinler este un garant al calitatii masinilor produse. Din grupul Sahinler mai fac parte si firmele surori ISITAN, LFSS si CKEMSA.

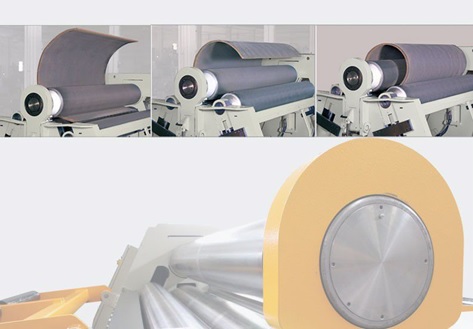

Valturile pot executa operatiuni de roluire tabla fara preindoire (cand capetele tablei raman drepte, deci nu se poate executa o virola completa) sau cu preindoire (cand se poate executa o virola completa).
Valturile pot fi cu 3 sau 4 role. Avantajul valturilor cu 4 role este ca tabla se poate fixa ferm intre valtul central si cel superior, neexistand riscul alunecarii in timpul roluirii. Pentru manipularea acestor masini nu este nevoie de un lucrator calificat precum la valtul cu 3 role.
Acest tip de masina de roluit tabla este destinata prelucrarilor medii si grele.
Se pot obtine usor virole complet inchise sau la diferite raze, cu sau fara interpolarea axelor.
Role din otel rezistente la tensionare (calite prin inductie la 58-60 HRC).
Optional valturile pot fi lustruite pentru prelucrari mai delicate.

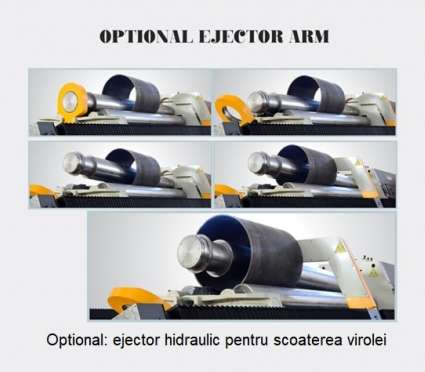

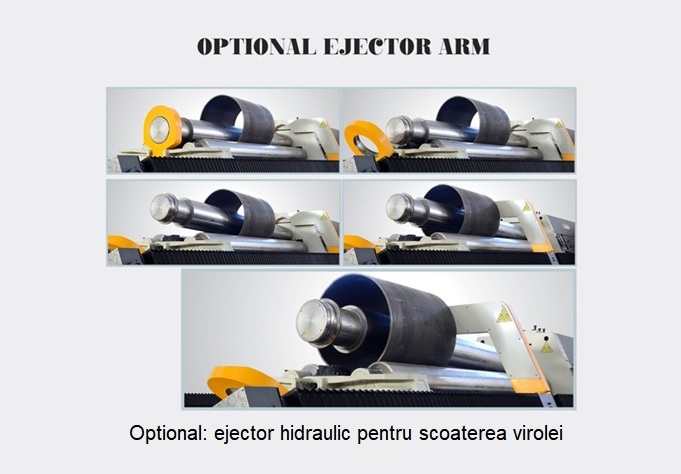

Inel de inchidere actionat hidraulic pentru usurarea evacuarii virolelor realizate. Cadrul masinii din constructie sudata in forma piramidala confera o rigiditate ridicata, avand materialul tratat prin revenire.
Actionarea :
Sistemul de echilibrare hidraulic a rolelor laterale si a celei inferioare permite obtinerea unui paralelism exact in timpul functionarii si o prelucrare de o calitate superioara.
Comanda :
Pupitru de comanda mobil. Controlul tuturor operatiunilor se realizeaza de la pupitrul de comanda.
Dispozitiv de roluit conic in dotarea standard.
Sistemul de protectie consta dintr-un buton de avarie si un snur care inprejmuieste zona de lucru. Actionarea butonului de avarie sau atingerea acestui snur duc la oprirea completa a masinii.
Componente :
Valtul are in componenta echipamente electrice Siemens.
Grupul hidraulic contine componente ca: grupul motor + pompa, valve de presiune, valve electomecanice, nivel ulei, etc de la furnizori din Europa de Vest – Bosch, Rexroth, Parker si Duplomatic.
Reductoarele de la planetare sunt marca Transmital –Italia.
Masina permite roluire cu 2 viteze ce sunt controlate de la pupitru de comanda.
Masina respecta normele UE de protectie a muncii.
Schema cinematica a actionarii rolelor :

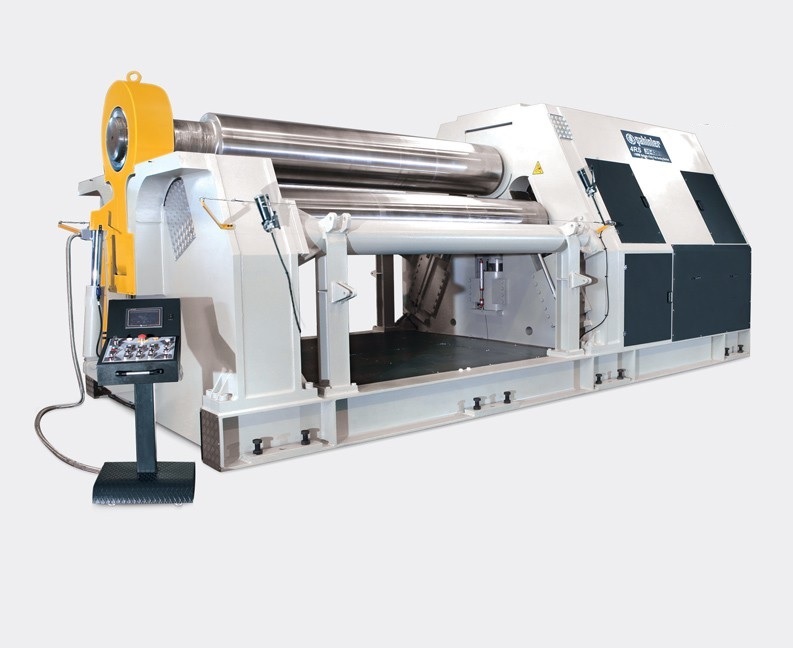

Caracteristici tehnice valt 4RHSS 30-280 :
|
Date tehnice/Model |
U/M |
4R HSS 30-280 |
|
Lungimea |
mm |
3100 |
|
diametrul min. de roluire otel: - grosimea max. a tablei din otel fara preindoire - grosimea max. a tablei din otel cu preindoire diametrul min. de roluire otel: - grosimea max. a tablei din otel fara preindoire - grosimea max. a tablei din otel cu preindoire |
mm mm mm mm mm mm |
1400 12 10 420 10 8 |
|
diametrul rolelor centrale |
mm |
280 |
|
diametrul rolelor laterale |
mm |
220 |
|
puterea motorului principal |
kW |
16.5 |
|
vitezele de lucru |
m/min. |
1.5 - 5 |
|
dimensiuni de gabarit (Lxlxh) |
mm |
5850x1700x1850 |
|
Greutate |
Kg |
10000 |
Preindoirea asigura inceputul curburii chiar de la marginile tablei si este necesara pentru obtinerea virolelor.
Accesorii standard valt 4RHSS 30-280 :
Accesorii OPTIONALE :
IMPORTANT :
La trimiterea cererii de oferta va rugam sa precizati grosimea tablei de roluit, tipul materialului, lungimea de indoire si diametrul minim al virolei ce se doreste a fi obtinuta.
