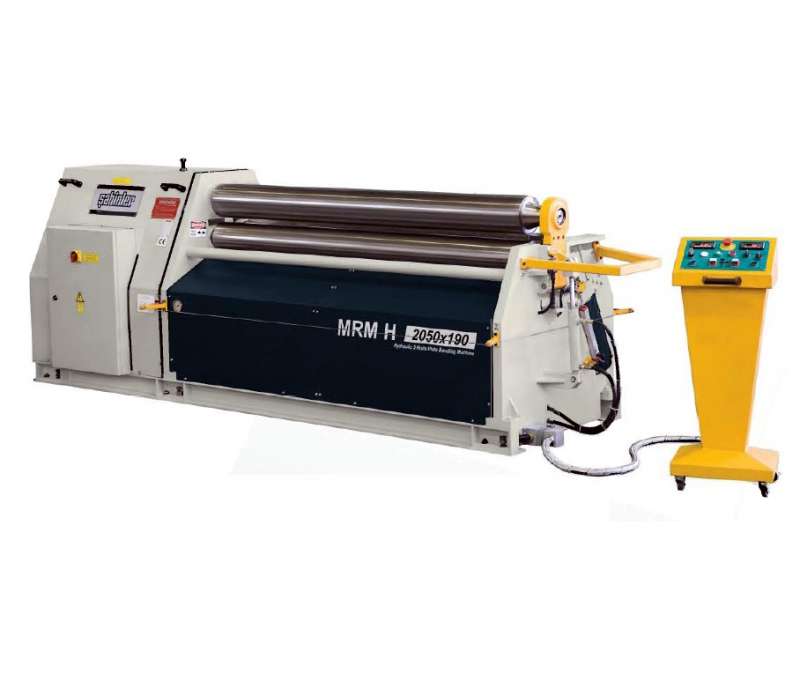

Masina de roluit profile (valt) cu 3 role model MRM-H 2550X250 - Sahinler (Turcia)

Brand: SAHINLER (Turcia)
Seria:

Firma Sahinler infiintata in 1953, reprezinta un producator cu mare experienta avand un nume consacrat in productia de masini de prelucrat tabla atat in Turcia cat si pe plan international. Producand o gama variata de masini de prelucrat tabla (valturi cu role, foarfeci combinate, masini de roluit profile, masini de stantat, bordurat etc.) firma a reusit sa-si creeze o piata de desfacere in toata lumea, efectund exporturi in cca. 85 de tari.

Halele de productie din orasul Bursa-Turcia ocupa o suprafata de 40 hectare avand cca. 400 de angajati. Firma Sahinler este un garant al calitatii masinilor produse. Din grupul Sahinler mai fac parte si firmele surori ISITAN, LFSS si CKEMSA.

Valturile pot executa operatiuni de roluire tabla fara preindoire (cand capetele tablei raman drepte, deci nu se poate executa o virola completa) sau cu preindoire (cand se poate executa o virola completa).

Valturile pot fi cu 3 sau 4 role. Avantajul valturilor cu 4 role este ca tabla se poate fixa ferm intre valtul central si cel superior, neexistand riscul alunecarii in timpul roluirii. Pentru manipularea acestor masini nu este nevoie de un lucrator calificat precum la valtul cu 3 role.

Date tehnice

printeaza

Valturile din seria MRM-H sunt destinate prelucrarilor usoare spre medii. Se pot obtine usor virole complet inchise cu sectiune rotunda sau ovala la diferite raze.

Valturile MRM-H sunt din otel, rezistente la tensionare (calite prin inductie la 58-60 HRC). Au in dotare inel de inchidere actionat hidraulic pentru usurarea evacuarii virolelor realizate.

Cadrul masinii din constructie sudata in forma piramidala confera o rigiditate ridicata.

In fotografia de mai sus este reprezentat modul de indoire cu acest tip de valt.

Caracteristici tehnice :

Model MRM-H UM 2550x250

lungimea de prelucrare mm 2550
grosimea tablei (rezistenta 24 Kg/ mm²) fara preindoire mm 6/8
grosimea tablei cu preindoire mm 8/10
diametrul rolei superioare si inferioare mm 250
diametrul rolei din spate mm 200
diametrul minim de roluire tabla mm 375/1250
puterea motorului principal kW 7.5
puterea motorului pentru rola din spate kW 1.5
dimensiuni de gabarit (L x l x h) mm 4500x1200x1370
greutate Kg 4800

Ex. interpretare tabel:

virola minima pe care o poate executa din tabla de inox 6mm are 375 mm diametru

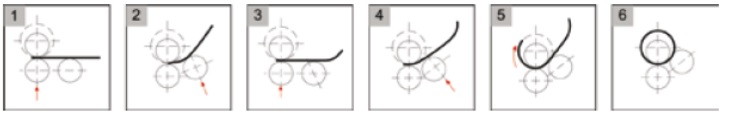

Modul de actionare al valturilor tip MRM-H este prezentat in figura de mai jos :

Accesorii standard valt MRM-H 2550x250 :

doua role actionate de un singur lant sau de o singura curea, antrenate de o cutie de viteze cu roti melcate si un sistem de angrenaje;
valturi de otel conform normelor SAE 1050 rezistente la tensionare;
cadrul masinii este din otel sudat;
sistem mecanic manual de zavorare a rolei superioare
pupitru de comanda mobil (foto)
dispozitiv de roluit conic;
sistem de ungere centralizat;
roluire de precizie prin motor cu frana;
reglarea rolei din spate se face motorizat;
conform normelor CE;
manual de operare

Accesorii optionale valt MRM-H 2550-250 :

macara pentru sustinerea virolelor mari
suporti hidraulici laterali pentru virole cu diametre mari
valturi pentru roluiri speciale

IMPORTANT :

La trimiterea cererii de oferta va rugam sa precizati grosimea tablei de roluit, tipul materialului, lungimea de indoire si diametrul minim al virolei ce se doreste a fi obtinuta.
