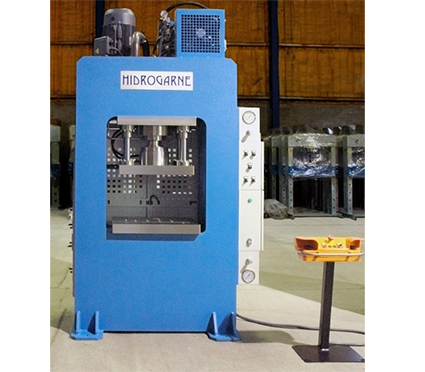

PRESĂ HIDRAULICĂ CU ARC RIGID PENTRU LUCRĂRI DE FORMATARE, seria R, model RM-80E, Hidrogarne (Spania)

Brand: HIDROGARNE
Seria:

HIDROGARNE datează din 1987. Inițial, compania a fabricat mașini exclusiv pentru piața spaniolă. De-a lungul anilor, operațiunile s-au extins în diferite țări europene, iar în prezent, produsele sunt exportate în peste 20 de țări din întreaga lume.

Cu peste 37 de ani de experiență, HIDROGARNE se remarcă prin dedicarea pentru inovație, calitate și angajamentul față de fiecare client. Progresul constant de-a lungul deceniilor a poziționat compania ca un lider incontestabil în acest sector.

Marca HIDROGARNE este sinonimă cu calitate, fiabilitate, garanție și inovație. Compania oferă soluții eficiente și fiabile, adaptate cerințelor fiecărui client.

Date tehnice

printeaza

Specificație	Unitate de măsură	Valoare
Putere	t	80
Putere motor	hp	20
Viteză de lucru	mm/s	12
Viteză de apropiere	mm/s	120
Viteză de revenire	mm/s	150
Presiune maximă	Bar	256
Cursa pistonului	mm	250
Dimensiune masă inferioară	mm	700 x 500
Dimensiune masă superioară	mm	600 x 450
Degajare verticală maximă între mese	mm	400
Degajare frontală (distanță între montanți)	mm	800
Înălțime de lucru	mm	900
Înălțime totală	mm	2.650
Greutate	kg	3.500

Presa hidraulică cu cadru rigid RM-80E face parte din seria R și este proiectată la comandă pentru aplicații specifice de ambutisare profundă.
Este echipată cu masă superioară și inferioară din oțel C45E.
Presa are o structură electrosudată, fabricată exclusiv din oțel S355JR. Aceasta este stabilizată și prelucrată după procesul de sudare, iar masa superioară este echipată cu patru ghidaje cu bucșe antifricțiune fără întreținere, asigurând paralelism și precizie perfecte, fiind calculată și proiectată folosind software de analiză cu elemente finite.
Utilizează un sistem hidraulic optimizat, cu o presiune de 260 Bar, garantând durabilitate și fiabilitate pe termen lung.
Respectă și îndeplinește toate cerințele esențiale de siguranță și sănătate conform normelor CE.

STRUCTURĂ ȘI MESE

• Structură rigidă cu laterale închise.
• Masă superioară cu patru ghidaje de Ø 50 mm, cu bucșe bimetalice antifricțiune, fără necesitate de întreținere, pentru a asigura paralelism perfect.
• Mese inferioară și superioară prelucrate, cu caneluri de tip M16 x 18.
• Pernă hidraulică integrată în masa inferioară, echipată cu 12 cilindri de Ø 30 mm.
• Ejector de 2 tone cu o cursă de 25 mm pe masa superioară.

CILINDRU ȘI UNITATE HIDRAULICĂ

• Cilindru principal cu acțiune simplă de 80 tone, echipat cu supapă de pre-umplere.
• 2 cilindri laterali pentru apropiere rapidă și revenire.
• Grup hidraulic montat în partea superioară spate.
• Pompă hidraulică silențioasă DENISON-PARKER.
• Electrovalve HITOS pentru controlul presiunii și direcției.
• Manometru pentru citirea presiunii în tone.
• Regulator de presiune frontal pentru forța de presare.
• Regulator de presiune al pernei hidraulice, cu manometru în tone.
• Schimbător de căldură aer-ulei.
• Supapă solenoid temporizată pentru decompresie.
• Bloc de siguranță anti-cădere.
• Filtru de aspirație și retur.
• Indicator de nivel al uleiului cu termometru.

INSTALAȚIE ELECTRICĂ ȘI SIGURANȚĂ

Panou electric amplasat pe partea dreaptă.
Limitatoare de cursă amplasate pe partea stângă.
3 limitatoare de cursă reglabile pe masa superioară:
- Maxim sus
- Schimbare viteză
- Maxim jos
2 limitatoare de cursă pe pernă:
- Avans
- Retragere
Presostat pentru sfârșitul ciclului.
Selector pentru 1 sau 2 viteze.
Selector pentru ciclu manual sau automat.
Selector pentru activarea pernei hidraulice.
Selector pentru activarea ejectorului hidraulic.
Operare cu două mâini, sincronizată cu modul de siguranță și buton de oprire de urgență „Z”.
Modul de siguranță pentru operare cu două mâini și oprire de urgență.
Buton de resetare.
Buton „Z” de oprire de urgență cu interblocare.
Protecție spate cu deschidere de siguranță.
