Date tehnice

printeaza

Model	CD-50/NC	CD-80/NC	CD-100/NC	CD-150/NC
Putere t	50	80	100	150
Putere motor kw	4	4	13	13
Adâncime gât mm	265	290	325	375
Viteză de lucru mm/s	6.3	5.7	4-9	3-7
Viteză de apropiere mm/s	30	28	40	28
Viteză de revenire mm/s	42	40	62	40
Presiune maximă bar	320	320	320	320
Cursa pistonului mm	250	250	250	250
Masă inferioară mm	450×450	500×500	550×550	650×650
Lumină verticală max. mm	400	400	400	400
Înălțime de lucru mm	850	850	900	950
Dimensiune frontală totală mm	740	780	850	900
Dimensiune laterală totală mm	1170	1330	1470	1660
Înălțime totală mm	2080	2090	2155	2295
Greutate kg	1480	1750	2500	3750

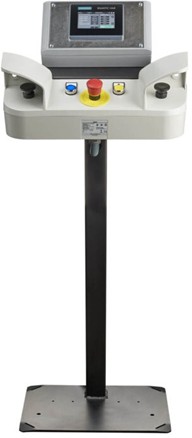

BUTON DE SIGURANȚĂ CU DOUĂ MÂINI

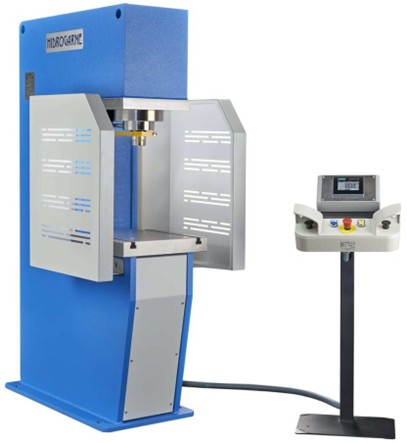

Modelele de presă hidraulică motorizată cu cadru C din seria CD/NC sunt proiectate cu o gamă de patru puteri diferite, variind între 50 și 150 de tone.
Special concepute pentru lucrări de ștanțare, decupare și formare.
Cea mai recentă generație de prese hidraulice cu cadru C din seria CD a evoluat într-o mașină versatilă, permițând integrarea în linii automate de producție.
Funcționează la o presiune hidraulică sub 320 BAR pentru a asigura o durabilitate mai mare a întregului sistem hidraulic.

STRUCTURĂ ȘI MESE

Presa hidraulică cu cadru C din seria CD/NC este alcătuită dintr-o structură electro-sudată realizată exclusiv din oțel S355JR. Este stabilizată și prelucrată la finalul procesului de sudare pentru a asigura un paralelism perfect și precizie. A fost calculată și proiectată utilizând software de analiză cu elemente finite, ceea ce garantează întotdeauna standarde înalte de precizie și calitate.

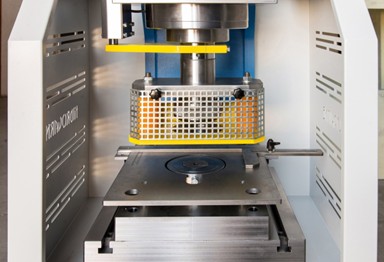

Dispune de o masă inferioară realizată din oțel C45E, prelucrată și prevăzută cu caneluri conform standardului DIN-650.

CILINDRU ȘI GRUP HIDRAULIC

Cilindru cu acțiune dublă, realizat din tub tras la rece fără sudură, cu piston cromat și ghidaje rezistente la uzură, fără necesitate de întreținere.

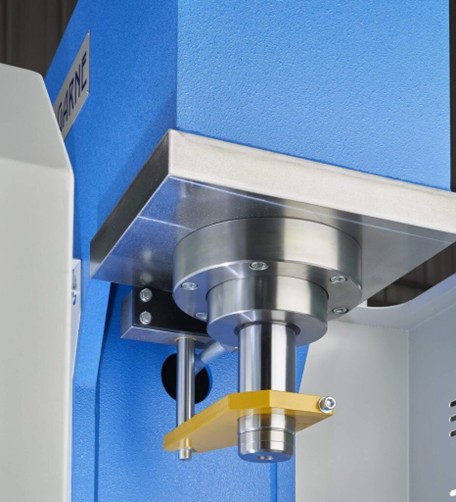

Echipat cu un picior de berbec detașabil și interschimbabil pentru a preveni deteriorarea pistonului, prelucrat la capăt pentru a permite adaptarea sculelor, matrițelor sau ștanțelor.
Include un sistem anti-rotație instalat pe cilindru printr-un clește și o bară de ghidare.
Grup hidraulic motorizat cu două viteze, având deconectare automată a vitezei rapide.
Dotat cu supapă de decompresie a cilindrului.

INSTALAȚIE ELECTRICĂ ȘI SIGURANȚĂ

Include un PLC de siguranță SIEMENS model SIMATIC S7 1200 și un ecran tactil de 4” model MTP-400, situat în partea superioară a pedalei de comandă electrică.
Permite programarea modului de operare în semi-automat și automat, reglarea puterii, cursei și timpului de menținere a cilindrului superior.
Capacitate de stocare de 99 rețete, fiecare rețetă permițând configurarea valorilor menționate mai sus.
Panoul electric include un selector pentru alegerea modului de lucru (manual sau automat) și un selector cu cheie pentru lucrări de întreținere.
Manevrele electrice și hidraulice sunt redundante și autocontrolate, incluzând un bloc de siguranță suplimentar și dispozitive de autocontrol.
Operarea este realizată printr-un buton de siguranță cu două mâini, nivel IV.

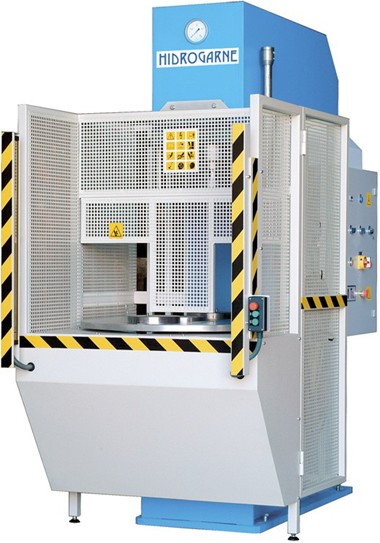

Pentru siguranța presei hidraulice cu cadru C, sunt instalate protecții laterale fixe cu o deschidere frontală de 600 mm.
Permite instalarea unui pernă hidraulică sau ejector hidraulic.
Se livrează cu manual de instrucțiuni.
Toate modelele noastre respectă și îndeplinesc cerințele esențiale de siguranță și sănătate conform normelor CE.
