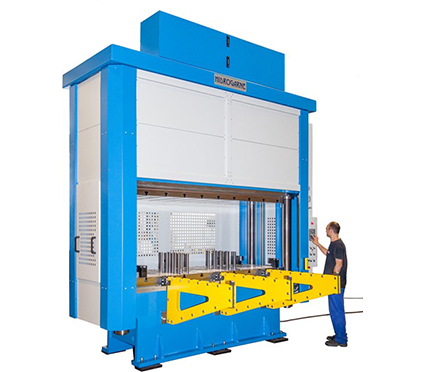

Presa hidraulică cu patru coloane MV-250E/NC face parte din Seria M/NC și este personalizată pentru a asigura precizie și capacitate ridicată, fiind fabricată special pentru ambutisare profundă.
Este echipată cu masă superioară și inferioară din oțel C45E, prelucrate cu caneluri DIN-650, pentru reducerea frecării în timpul mișcării verticale a mesei superioare.
Asigură paralelism perfect, datorită bucșelor bimetalice fără întreținere și celor patru coloane cilindrice cromate și rectificate.
Funcționează la o presiune hidraulică sub 290 BAR, garantând durabilitate și fiabilitate pe termen lung.
Respectă toate cerințele esențiale de siguranță și sănătate conform normelor CE.

STRUCTURĂ ȘI MESE

Presa este construită din trei blocuri electrosudate, realizate exclusiv din oțel S355JR.
Structura este stabilizată și prelucrată la finalul procesului de sudare, pentru a garanta paralelism și precizie perfecte.
Designul și calculul sunt realizate cu software de analiză cu elemente finite, garantând standarde ridicate de precizie și calitate.
Masa inferioară este echipată cu o pernă hidraulică de 50 tone, având o suprafață utilă de 950 x 750 mm, și trei console frontale pentru susținerea matriței în afara presei.
Include SIEMENS KTP-400 NC, pentru reglarea cursei mesei superioare, vitezelor și setărilor pernei hidraulice.

CILINDRU ȘI UNITATE HIDRAULICĂ

Cilindru cu acțiune simplă, echipat cu cămașă rectificată, piston cromat și ghidaje anti-uzură fără întreținere.
Grup hidraulic amplasat în partea superioară a presei, echipat cu:
• Pompă hidraulică silențioasă Denison
• Schimbător de căldură aer-ulei
• Sistem de decompresie
• Electrovalve de presiune
• Supape de pre-umplere
• Supapă de comunicare
• Supapă de reținere
• Supapă de siguranță la suprapresiune
• Supapă anti-cădere

INSTALAȚIE ELECTRICĂ ȘI SIGURANȚĂ

Include un PLC Siemens SIMATIC S7 1200, cu un ecran tactil de 4” KTP-400, amplasat pe panoul electric.
Permite programarea modului semi-automat și automat, reglarea puterii, cursei și timpului de menținere al cilindrului principal și al pernei hidraulice.
Capacitate de stocare pentru 99 de rețete, fiecare rețetă incluzând toate valorile menționate mai sus.
Este pregătită pentru Industria 4.0.
Panoul electric include un selector de mod de lucru, pentru a alege între mod manual (ajustări) și mod automat (producție).
Manvrele electrice și hidraulice sunt redundante și autocontrolate, fiind integrate blocuri suplimentare de siguranță și dispozitive de autocontrol.
Include verificare și certificare a distanței de siguranță pentru fotocelule.
Pentru siguranță, presa include:
Bariere fotoelectrice de siguranță de categoria IV, amplasate în zona de lucru frontală
Două protecții laterale fixe
Protecție spate mobilă, echipată cu detector de deconectare magnetică
