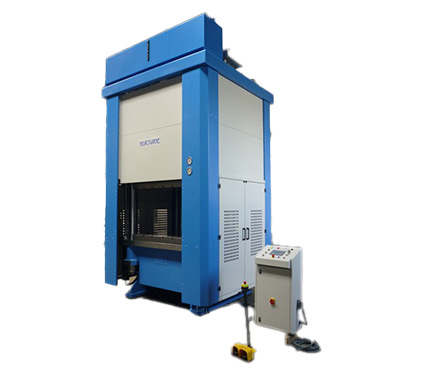

Presa hidraulică cu patru coloane MV-800E/NC face parte din Seria M/NC și este personalizată pentru a asigura precizie și capacitate ridicată, fiind fabricată special pentru ambutisare profundă și tăiere.
Este echipată cu o masă superioară și inferioară din oțel C45E, prelucrate cu caneluri DIN-650, pentru reducerea frecării în timpul mișcării verticale a mesei superioare.
Asigură paralelism perfect, datorită bucșelor bimetalice fără întreținere și celor patru coloane cilindrice cromate și rectificate.
Funcționează la o presiune hidraulică de 265 BAR, garantând durabilitate și fiabilitate pe termen lung.
Respectă toate cerințele esențiale de siguranță și sănătate conform normelor CE.

STRUCTURĂ ȘI MESE

Presa este construită din trei blocuri electrosudate, realizate exclusiv din oțel S355JR.
Structura este stabilizată și prelucrată la finalul procesului de sudare, pentru a garanta paralelism și precizie perfecte.
Designul și calculul sunt realizate cu software de analiză cu elemente finite, garantând standarde ridicate de precizie și calitate.
Masa inferioară este echipată cu o pernă hidraulică de 250 tone, având o suprafață utilă de 750 x 750 mm.
Include SIEMENS KP-700 COMFORT NC, pentru reglarea cursei mesei superioare, vitezelor, presiunii de lucru și setărilor pernei hidraulice.

CILINDRU ȘI UNITATE HIDRAULICĂ

• Cilindru cu acțiune simplă, echipat cu cămașă rectificată, piston cromat și ghidaje anti-uzură fără întreținere.
• Grupul hidraulic este montat integral în partea superioară a presei și include:
• Pompă hidraulică silențioasă Denison
• Sistem de răcire aer-ulei
• Include componente esențiale precum:
• Sistem de decompresie
• Electrovalve de presiune
• Supape de pre-umplere
• Supapă de comunicare
• Supapă de reținere
• Supapă de siguranță la suprapresiune
• Supapă anti-cădere
• Are patru cilindri laterali instalați pentru compensarea berbecului în timpul tăierii, plus o supapă anti-berbec.

INSTALAȚIE ELECTRICĂ ȘI SIGURANȚĂ

Include un PLC Siemens SIMATIC S7 1200, cu un ecran tactil de 7” KTP-700 COMFORT, amplasat pe panoul electric.
Permite programarea modului semi-automat și automat, reglarea puterii, cursei și timpului de menținere al cilindrului principal și al pernei hidraulice.
Dispune de capacitate de stocare pentru 300 de rețete, fiecare rețetă incluzând toate valorile menționate mai sus.
Este pregătită pentru Industria 4.0.
Panoul electric include un selector de mod de lucru, pentru a alege între mod manual (ajustări) și mod automat (producție).
Manvrele electrice și hidraulice sunt redundante și autocontrolate, fiind integrate blocuri suplimentare de siguranță și dispozitive de autocontrol.
Include verificare și certificare a distanței de siguranță pentru fotocelule.
Operarea se face prin pedală electrică de joasă tensiune.
Pentru siguranță, presa include:
• Bariere fotoelectrice de siguranță de categoria IV, amplasate în zona de lucru frontală
• Două protecții laterale fixe
• Protecție spate mobilă, echipată cu detector de deconectare magnetică
