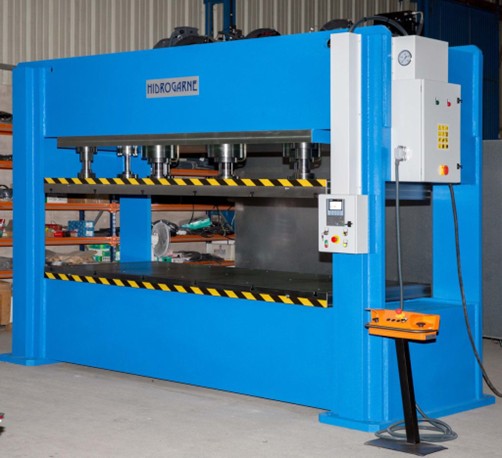

Presă hidraulică de perforare pentru lucrări de formare și ștanțare, seria F, model FDV-330E/NC, Hidrogarne (Spania)

Brand: HIDROGARNE
Seria:

HIDROGARNE datează din 1987. Inițial, compania a fabricat mașini exclusiv pentru piața spaniolă. De-a lungul anilor, operațiunile s-au extins în diferite țări europene, iar în prezent, produsele sunt exportate în peste 20 de țări din întreaga lume.

Cu peste 37 de ani de experiență, HIDROGARNE se remarcă prin dedicarea pentru inovație, calitate și angajamentul față de fiecare client. Progresul constant de-a lungul deceniilor a poziționat compania ca un lider incontestabil în acest sector.

Marca HIDROGARNE este sinonimă cu calitate, fiabilitate, garanție și inovație. Compania oferă soluții eficiente și fiabile, adaptate cerințelor fiecărui client.

Date tehnice

printeaza

Specificație	Unitate de măsură
Putere	t	330
Putere motor	kW	22
Număr de cilindri	units	3
Cursa pistonului	mm	450
Viteză de apropiere	mm/s	75
Viteză de lucru	mm/s	5.75
Viteză de revenire	mm/s	75
Diametru ghidaje	mm	80
Presiune maximă	Bar	290
Suprafață utilă a mesei	mm	3.100 x 1.400
Distanță între coloane	mm	3.170 x 1.300
Degajare verticală	mm	730
Înălțime de lucru	mm	900
Dimensiune totală frontală	mm	4.220
Dimensiune totală laterală	mm	2.105
Înălțime totală	mm	3.225
Greutate	kg	23.500

Presa hidraulică cu banc fix și coloane duble FDV-330E/NC face parte din Seria F, fiind proiectată pentru precizie ridicată și capacitate mare, destinată în special pentru formatare și perforare.
Funcționează la o presiune hidraulică de 290 Bar, garantând durabilitate și fiabilitate pe termen lung.
Respectă toate cerințele esențiale de siguranță și sănătate conform normelor CE.

STRUCTURĂ ȘI MESE

Structură electrosudată realizată exclusiv din oțel S355JR.
Stabilizată și prelucrată la finalul procesului de sudare pentru a garanta paralelism și precizie perfecte.
Calculată și proiectată folosind software cu elemente finite.
Structură fixă de tip banc, cu panouri laterale deschise.

Mesele de lucru:

Masă superioară prelucrată: 3.100 x 1.400 x 145 mm, cu 4 ghidaje laterale Ø 80 mm și 6 caneluri în T.

Masă inferioară detașabilă: 3.100 x 1.400 x 120 mm, cu 6 caneluri în T

CILINDRU ȘI UNITATE HIDRAULICĂ

Trei cilindri cu acțiune simplă de 110 tone fiecare, echipați cu supapă de pre-umplere, cămașă rectificată, piston cromat și ghidaje anti-uzură fără întreținere.
Două cilindri laterali cu acțiune dublă, pentru apropiere rapidă și revenire.
Grup hidraulic poziționat în partea superioară spate.

Echipamente incluse:

Pompă cu piston cu putere constantă.
Deconectare automată a vitezei rapide.
Supapă de decompresie a cilindrului.
Manometru pentru citirea presiunii în tone.
Circuit de răcire independent, cu convertizor aer-ulei.

INSTALAȚIE ELECTRICĂ ȘI SIGURANȚĂ

• Include un PLC Siemens SIMATIC S7 1200 și un ecran tactil de 4” KTP-400.
• Afișaj cu citire zecimală și poziționare digitală, permițând programarea tipului de lucru în mod manual sau automat.
• Reglează presiunea de lucru, timpul de presare și modificările de viteză.
• Permite programarea a 99 de cicluri de lucru diferite.
• PLC-ul este programat pentru sincronizarea presei cu un braț robotic.
• Operarea se realizează printr-un modul de control cu două mâini.
