Date tehnice

printeaza

MODEL	CM-50/NC	CM-80/NC	CM-100/NC	CM-150/NC
Putere t	50	80	100	150
Putere motor kw	5,5	7,5	13	13
Adâncime gât mm	265	290	325	375
Viteză de lucru mm/s	9,9	8	9 – 4	7 – 3
Viteză de apropiere mm/s	45	34	40	28
Viteză de revenire mm/s	60	48	62	40
Presiune maximă bar	320	315	319	320
Cursa pistonului mm	250	250	250	250
Masă inferioară mm	700×450	700×500	800×550	900×650
Masă superioară mm	550×300	600×350	650×400	700×450
Lumină verticală max. mm	400	450	500	550

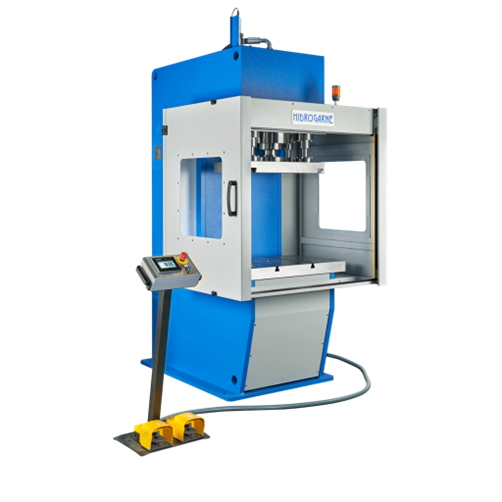

Am proiectat seria de prese hidraulice CM/NC cu o gamă de patru puteri diferite, variind între 50 și 150 de tone.
Special concepute pentru lucrări de ambutisare, ștanțare, decupare și formare.
Cea mai recentă generație de prese hidraulice din seria CM include o gamă largă de utilizări, inclusiv posibilitatea de integrare în linii automate de producție.
Funcționează la o presiune hidraulică sub 320 BAR pentru a asigura o durabilitate mai mare a întregului sistem hidraulic.

STRUCTURĂ ȘI MESE

Presele hidraulice din seria CM/NC sunt realizate dintr-o structură electro-sudată, exclusiv din oțel S355JR. Structura este stabilizată și prelucrată la finalul procesului de sudare pentru a asigura un paralelism și o precizie perfecte. Calculată și proiectată cu software de analiză cu elemente finite, ceea ce garantează standarde înalte de precizie și calitate.

Sunt echipate cu o masă superioară și o masă inferioară din oțel C45E, prelucrate și prevăzute cu caneluri conform standardului DIN 650. Masa superioară asigură un paralelism perfect prin intermediul a două ghidaje cilindrice laterale cu un diametru de 50 mm, cu bucșe bimetalice fără necesitate de întreținere.

CILINDRU ȘI UNITATE HIDRAULICĂ

Cilindru cu acțiune dublă, realizat din tub tras la rece fără sudură, cu piston cromat și ghidaje rezistente la uzură, fără necesitate de întreținere.
Grup hidraulic motorizat cu două viteze, având deconectare automată a vitezei rapide.
Include supapă de decompresie a cilindrului.

INSTALAȚIE ELECTRICĂ ȘI SIGURANȚĂ

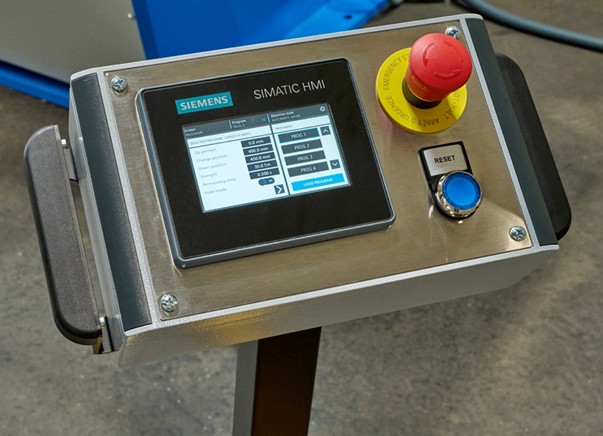

Include un PLC de siguranță SIEMENS SIMATIC S7 1200 și un ecran tactil 4” model MTP-400, situat în partea superioară a pedalei de comandă electrică.
Permite programarea modului de operare în semi-automat și automat, reglarea puterii, cursei și timpului de menținere a cilindrului superior.
Capacitate de stocare de 99 rețete, fiecare rețetă permițând configurarea valorilor menționate mai sus.

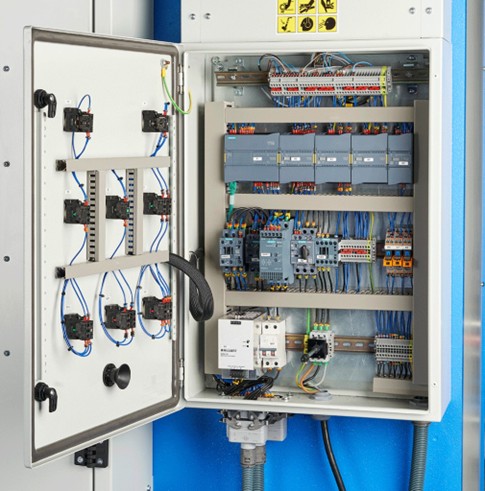

Panoul electric include un selector pentru alegerea modului de lucru (manual sau automat) și un selector cu cheie pentru lucrări de întreținere.
Manevrele electrice și hidraulice sunt redundante și autocontrolate, incluzând un bloc de siguranță suplimentar și dispozitive de autocontrol.
Pentru siguranță, sunt integrate bariere de siguranță optice de tip PLe, nivel 4, situate în zona frontală de lucru, protecții laterale accesibile cu geamuri din policarbonat și iluminare interioară cu LED.
Operarea este realizată printr-o pedală electrică de joasă tensiune.
Permite instalarea unui pernă hidraulică sau ejector hidraulic.
Se livrează cu manual de instrucțiuni.
Respectă și îndeplinește toate cerințele esențiale de siguranță și sănătate conform normelor CE.
