Date tehnice

printeaza

MODEL	CF-80/VR	CF-100/VR	CF-150/VR
Putere t	80	100	150
Putere motor kw	7.5	7.5	11
Adâncime gât mm	340	375	400
Viteză de lucru mm/s	5-9.7	5-9.7	5-7.3
Viteză de apropiere mm/s	162	162	148
Viteză de revenire mm/s	230	230	215
Presiune maximă bar	290	290	290
Cursa pistonului mm	450	450	450
Masă inferioară mm	800×550	850×600	900×650
Masă superioară mm	650×400	700×450	750×500
Lumină verticală max. mm	650	650	650
Înălțime de lucru mm	850	900	950
Dimensiune frontală mm totală	1210	1240	1360
Dimensiune laterală mm totală	1500	1950	2135
Înălțime totală mm	2630	2790	2910
Greutate kg	2980	3820	5100

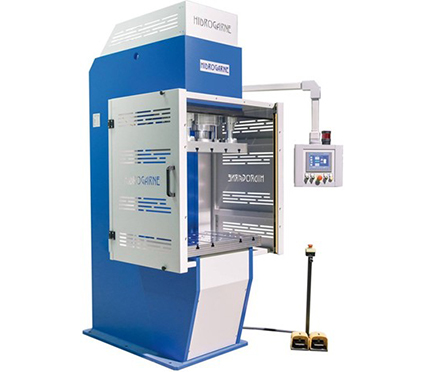

Am proiectat seria CF-80VR de prese hidraulice CF/VR cu trei game diferite de putere, variind între 80 și 150 de tone.
Sunt special concepute pentru ambutisare, ștanțare, decupare, formare etc., fiind ideale pentru volum mediu și mare de producție.
Cea mai recentă generație de prese hidraulice din seria CF/VR include multiple aplicații, având posibilitatea de a fi integrate în linii automate de producție.
Funcționează la o presiune hidraulică sub 290 BAR pentru a asigura o durabilitate mai mare a întregului sistem hidraulic.

STRUCTURĂ ȘI MESE

Presele din seria CF/VR sunt construite pe o structură electro-sudată, realizată exclusiv din oțel S355JR. Acestea sunt stabilizate și prelucrate la finalul procesului de sudare pentru a garanta paralelism și precizie perfecte. Proiectarea și calculul au fost realizate utilizând software cu elemente finite, garantând standarde ridicate de calitate și precizie.

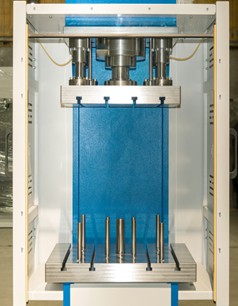

Aceste modele sunt echipate cu o masă inferioară și superioară prelucrate din oțel CK45E, având caneluri DIN-650. Masa superioară asigură aliniere perfectă prin intermediul a patru ghidaje cilindrice laterale de 50 mm, cu bucșe bimetalice anti-frictiune

CILINDRU ȘI UNITATE HIDRAULICĂ

Cilindrul principal este cu acțiune simplă, având piston cromat și ghidaje rezistente la uzură, fără necesitate de întreținere.
Pentru viteze rapide de apropiere și retragere, sunt instalate două cilindri laterali cu acțiune dublă, cu piston cromat și ghidaje anti-uzură, care permit o apropiere și revenire rapidă.
Sunt integrate două blocuri hidraulice de siguranță independente.
Grup hidraulic motorizat cu supapă de pre-umplere pentru apropiere și revenire și pompă cu debit constant pentru menținerea vitezei de lucru.
Este echipat cu supapă direcțională, supapă de siguranță la presiune, supapă de decompresie și sistem de răcire aer-ulei.
Presiunile sunt monitorizate cu manometru cu glicerină, ce oferă citire în tone.

INSTALAȚIE ELECTRICĂ ȘI SIGURANȚĂ

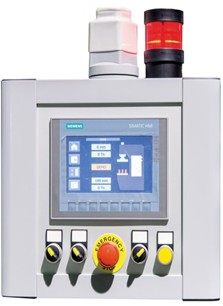

Include un PLC Siemens SIMATIC S7 1200, împreună cu un panou ajustabil cu ecran tactil de 7” model MPT-700.
Permite programarea puterii, cursei cilindrului și vitezelor. Capacitatea de stocare este de 300 de rețete.
Manevrele electrice și hidraulice sunt redundante și autocontrolate, fiind integrate dispozitive suplimentare de siguranță.
Include verificare și certificare privind distanța de siguranță și funcționarea corectă a fotocelulelor.
Operarea este realizată prin pedală electrică de joasă tensiune.
Pentru siguranță, sunt integrate bariere optice de siguranță tip PLe, nivel 4, situate în zona frontală de lucru, protecții laterale cu geam din policarbonat și iluminare interioară cu LED.
Se livrează cu manual de instrucțiuni.
Respectă toate cerințele esențiale de siguranță și sănătate conform normelor CE.
