Date tehnice

printeaza

MODEL		RM-80	RM-100	RM-150	RM-220	RM-300	RM-500
Putere	t	80	100	150	220	300	500
Putere motor	kw	7.5	13	13	11	11	15
Viteză de lucru	mm/s	8	3-9	3-7	3.8	2.8	2.4
Viteză de apropiere	mm/s	34	40	28	17	13	10
Viteză de revenire	mm/s	48	60	40	30	19	17
Presiune maximă (pana la 320)	bar	315	319	320	320	320	320
Cursa pistonului	mm	250	250	250	300	300	500
Diametru ghidaje	mm	50	50	50	60	60	80
Masă pentru unelte	mm	700×500	700×500	750×550	800×600	850×650	1000×850
Distanță între coloane	mm	600×450	600×450	650×500	700×550	750×600	900×800
Lumină verticală	mm	450	500	550	550	600	700

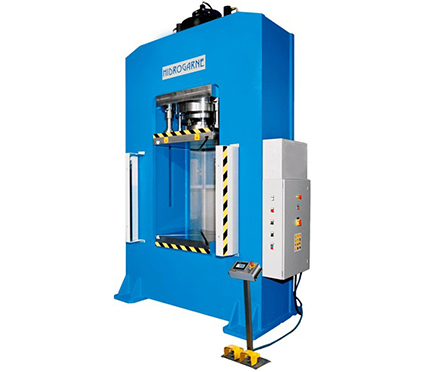

Am proiectat presele hidraulice motorizate cu monobloc solid-arch din seria R/NC, cu șase modele diferite, având puteri între 80 și 500 de tone.
Sunt special concepute pentru ștanțare, decupare și formare.
Cea mai recentă generație de prese hidraulice R/NC a evoluat în versatilitate, incluzând posibilitatea de integrare în linii automate de producție.
Funcționează la o presiune hidraulică de până la 320 BAR, garantând durabilitate maximă a întregului sistem hidraulic.

STRUCTURĂ ȘI MESE

Presele hidraulice din seria R/NC sunt realizate din trei structuri electro-sudate, exclusiv din oțel S355JR. Acestea sunt stabilizate și prelucrate la finalul procesului de sudare, pentru a garanta paralelism și precizie perfecte.
Proiectarea și calculul sunt realizate cu software de analiză cu elemente finite, garantând standarde ridicate de precizie și calitate.
Sunt echipate cu masă superioară și inferioară din oțel C45E, prelucrate și prevăzute cu caneluri DIN-650.
Masa superioară asigură paralelism perfect prin patru ghidaje cilindrice laterale, echipate cu bucșe bimetalice antifricțiune fără necesitate de întreținere.

CILINDRU ȘI UNITATE HIDRAULICĂ

Cilindru cu acțiune dublă, realizat din tub honuit, cu piston cromat și ghidaje rezistente la uzură, fără necesitate de întreținere.
Grup hidraulic motorizat cu două viteze, având deconectare automată a vitezei rapide.
Include supapă de decompresie a cilindrului.

INSTALAȚIE ELECTRICĂ ȘI SIGURANȚĂ

Include un PLC Siemens SIMATIC S7 1200 și un ecran tactil de 4” model MTP-400, situat în partea superioară a pedalei de comandă electrică.
Permite programarea modului de operare în semi-automat și automat, reglarea puterii, cursei și timpului de menținere a cilindrului superior.
Capacitate de stocare de 99 rețete, fiecare permițând configurarea valorilor menționate mai sus.
Panoul electric include un selector pentru alegerea modului de lucru (manual sau automat) și un selector cu cheie pentru lucrări de întreținere.
Manevrele electrice și hidraulice sunt redundante și autocontrolate, fiind integrate dispozitive suplimentare de siguranță.
Sunt incluse verificarea și certificarea distanței de siguranță pentru fotocelule.
Pentru siguranță, sunt integrate bariere optice de siguranță tip PLe, nivel 4, situate în zona frontală de lucru, protecții laterale fixe și protecție mobilă cu detector de deconectare magnetică situată în partea din spate, având geamuri din policarbonat și iluminare interioară cu LED.
Permite instalarea unui pernă hidraulică sau ejector hidraulic.
Respectă toate cerințele esențiale de siguranță și sănătate conform normelor CE.
Se livrează cu manual de instrucțiuni.

ACCESORII OPȚIONALE

Reglare mecanică a cilindrului (disponibilă doar pentru 80 și 100 tone)
PLC SIEMENS model SIMATIC S7 1200 cu ecran tactil 7” model MPT-700
Viteză ridicată prin supapă de preumplere și cilindri laterali
Pernă hidraulică
Ejector hidraulic, poziționat pe masa superioară, masa inferioară sau pe ambele
Sistem de răcire al grupului hidraulic
Panou de control cu braț articulat
Industria 4.0
Router pentru acces la distanță
Geometrie adaptată nevoilor dvs.
