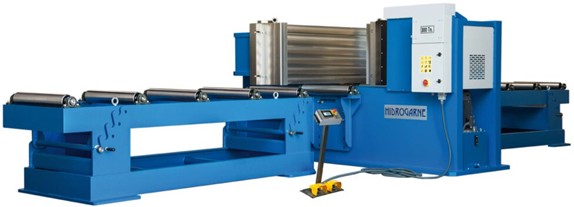

Presă hidraulică pentru îndreptare (orizontală), seria HV/NC, model HV-150NC, Hidrogarne (Spania)

Brand: HIDROGARNE
Seria:

HIDROGARNE datează din 1987. Inițial, compania a fabricat mașini exclusiv pentru piața spaniolă. De-a lungul anilor, operațiunile s-au extins în diferite țări europene, iar în prezent, produsele sunt exportate în peste 20 de țări din întreaga lume.

Cu peste 37 de ani de experiență, HIDROGARNE se remarcă prin dedicarea pentru inovație, calitate și angajamentul față de fiecare client. Progresul constant de-a lungul deceniilor a poziționat compania ca un lider incontestabil în acest sector.

Marca HIDROGARNE este sinonimă cu calitate, fiabilitate, garanție și inovație. Compania oferă soluții eficiente și fiabile, adaptate cerințelor fiecărui client.

Date tehnice

printeaza

Specificație	Unitate de măsură	HV-150/NC	HV-220/NC	HV-300/NC
Putere	t	150	220	300
Putere motor	kW	4	5.5	7.5
Viteză de lucru	mm/s	2	2.2	2
Viteză de apropiere	mm/s	9.9	9	9.9
Viteză de revenire	mm/s	15.4	16.2	14.7
Presiune maximă	Bar	320	320	320
Cursa pistonului	mm	450	450	450
Masă de susținere	mm	2000×500	2500×600	2500×750
Diametru ghidaje	mm	50	60	60
Masă principală	mm	500×500	600×600	750×750
Înălțime de lucru	mm	900	950	950
Blocuri de susținere	mm	100×100×500	120×120×600	150×150×750
Dimensiune frontală totală	mm	2520	2800	3200
Dimensiune laterală totală	mm	2000	2500	2500
Înălțime totală	mm	1570	1840	1840
Greutate	kg	6700	13300	13300

Presele hidraulice orizontale din seria HV/NC sunt disponibile în trei modele diferite, cu puteri de 150, 220 și 300 de tone.
Sunt proiectate special pentru îndreptarea și îndoirea profilelor, barelor și grinzilor.
Designul orizontal al mașinii permite manipularea ușoară a grinzilor și profilelor mari.
Cea mai recentă generație de prese hidraulice orizontale HV a evoluat într-o mașină versatilă, capabilă să integreze o varietate de scule pentru diverse aplicații.
Funcționează la o presiune hidraulică sub 320 BAR, asigurând durabilitate maximă a întregului sistem hidraulic.

STRUCTURĂ ȘI MESE

Presele hidraulice orizontale din seria HV/NC sunt realizate dintr-o structură electro-sudată în formă de C, exclusiv din oțel S355JR.
Structura este stabilizată și prelucrată la finalul procesului de sudare, pentru a garanta paralelism și precizie perfecte.
Proiectarea și calculul sunt realizate cu software de analiză cu elemente finite, garantând standarde ridicate de precizie și robustețe.
Sunt echipate cu o masă principală de împingere și o masă de susținere spate, realizate din oțel de înaltă rezistență și prelucrate cu caneluri DIN 650.
Încorporează blocuri de susținere din oțel C45E ca echipare standard.
Masa principală asigură paralelism perfect prin intermediul a patru ghidaje cilindrice, echipate cu bucșe bimetalice antifricțiune, fără necesitate de întreținere.
Include două role reglabile pe înălțime, amplasate pe fiecare parte pentru susținere suplimentară.

CILINDRU ȘI UNITATE HIDRAULICĂ

Cilindru cu acțiune dublă, realizat din tub tras la rece fără sudură, cu piston cromat și ghidaje rezistente la uzură, fără necesitate de întreținere.
Grup hidraulic motorizat cu două viteze, având deconectare automată a vitezei rapide.
Include supapă de decompresie a cilindrului.

INSTALAȚIE ELECTRICĂ ȘI SIGURANȚĂ

Echipată cu protector de motor și buton de oprire de urgență.
Respectă toate cerințele esențiale de siguranță și sănătate conform normelor CE.
Se livrează cu manual de instrucțiuni.

ACCESORII OPȚIONALE

• Șine de alimentare de 3.000 mm până la 12.000 mm, cu ajustare pe înălțime
• Șine de alimentare motorizate, de 3.000 mm până la 12.000 mm
• Sistem hidraulic de ridicare și înclinare a șinelor de alimentare
• Echipament de îndoire de 415 mm lungime, cu prindere PROMECAM
• PLC SIEMENS model SIMATIC S7, cu ecran tactil 7” model MTP-700
• Sistem de răcire al grupului hidraulic
• Industria 4.0
• Router pentru acces la distanță
• Geometrie adaptată nevoilor dvs.
