Presă hidraulică pentru formatare, ștanțare, perforare și modelare, seria R/NC, model RM-400E/NC, Hidrogarne (Spania)

Brand: HIDROGARNE
Seria:

HIDROGARNE datează din 1987. Inițial, compania a fabricat mașini exclusiv pentru piața spaniolă. De-a lungul anilor, operațiunile s-au extins în diferite țări europene, iar în prezent, produsele sunt exportate în peste 20 de țări din întreaga lume.

Cu peste 37 de ani de experiență, HIDROGARNE se remarcă prin dedicarea pentru inovație, calitate și angajamentul față de fiecare client. Progresul constant de-a lungul deceniilor a poziționat compania ca un lider incontestabil în acest sector.

Marca HIDROGARNE este sinonimă cu calitate, fiabilitate, garanție și inovație. Compania oferă soluții eficiente și fiabile, adaptate cerințelor fiecărui client.

Date tehnice

printeaza

Specificație	Unitate de măsură	Valoare
Putere	t	400
Putere motor	kW	30
Viteză variabilă de lucru	mm/s	18 – 6
Viteză de apropiere	mm/s	80
Viteză de revenire	mm/s	180
Presiune maximă	Bar	290
Cursa pistonului (Masa principală)	mm	500
Diametru ghidaje	mm	80
Dimensiune masă inferioară	mm	1.000 x 850
Dimensiune masă superioară	mm	1.000 x 800
Degajare verticală maximă între mese	mm	600
Degajare frontală (Spațiu între montanți)	mm	1.150
Înălțime de lucru	mm	1.000
Dimensiune totală frontală	mm	2.580
Lateral	mm	1.400
Înălțime	mm	3.250
Greutate	kg	10.100

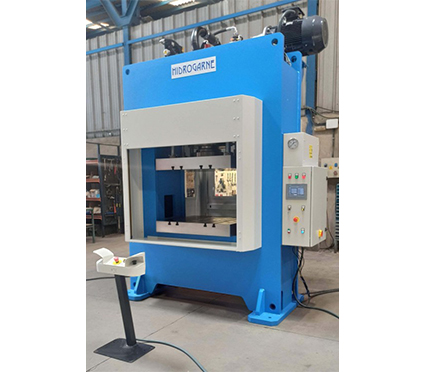

Presa hidraulică RM-400E/NC, parte din seria R/NC, este proiectată special pentru aplicații specifice de ambutisare, ștanțare, perforare și formatare.
Este echipată cu masă superioară și inferioară din oțel C45E.
Presa are o structură electrosudată, fabricată exclusiv din oțel S355JR. Aceasta este stabilizată și prelucrată după procesul de sudare, asigurând paralelism și precizie perfecte, fiind calculată și proiectată cu software de analiză cu elemente finite.
Utilizează un sistem hidraulic optimizat, cu o presiune de sub 290 Bar, garantând durabilitate și fiabilitate pe termen lung.
Respectă toate cerințele esențiale de siguranță și sănătate conform normelor CE.

STRUCTURĂ ȘI MESE

Masă superioară de 1.000 x 800 mm, echipată cu patru ghidaje cilindrice de Ø 80 mm, prevăzute cu bucșe bimetalice antifricțiune, fără necesitate de întreținere.
Mese inferioară și superioară prelucrate, cu caneluri de tip DIN-650.

CILINDRU ȘI UNITATE HIDRAULICĂ

Cilindru principal cu acțiune simplă, cu piston cromat și ghidaje anti-uzură fără întreținere.
Două cilindri laterali cu acțiune dublă, pentru viteze rapide de apropiere și revenire.
Grup hidraulic motorizat cu două viteze, având deconectare automată a vitezei rapide.
Supapă de decompresie a cilindrului.
Presostat lateral, pentru reglarea presiunii optime în funcție de tipul de lucrare.
Sistem de răcire aer-ulei.
Electrovalve pentru controlul direcției și reglarea presiunii.
Manometru cu glicerină, cu afișaj în tone.

INSTALAȚIE ELECTRICĂ ȘI SIGURANȚĂ

Include un PLC SIEMENS model SIMATIC S7 1200 și un ecran tactil de 7” KTP-700 CONFORT, amplasat în panoul electric.
Permite programarea modurilor de operare în semi-automat și automat, reglarea puterii, cursei și timpului de menținere.
Capacitate de stocare de 300 de rețete, fiecare rețetă permițând programarea tuturor valorilor menționate mai sus.
Comenzile electrice și hidraulice sunt redundante și auto-monitorizate, incluzând bloc suplimentar de siguranță și dispozitive de auto-monitorizare pentru control și protecție.
Include verificare și certificare a funcționării corecte și a distanței de siguranță pentru barierele fotoelectrice.
Operarea se realizează prin pedală electrică de joasă tensiune.
Pentru siguranță maximă, este echipată cu lazere și bariere fotoelectrice de nivel IV pentru protecția zonei de lucru.
