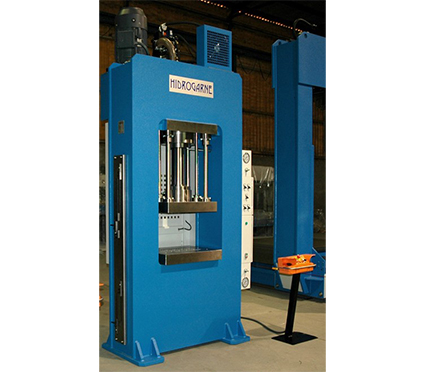

Presa hidraulică cu cadru rigid RM-130E face parte din seria R și este proiectată la comandă pentru aplicații specifice de ambutisare profundă.
Este echipată cu masă superioară și inferioară din oțel C45E, prelucrate cu 2 caneluri în T DIN-650.
Presa are o structură electrosudată, fabricată exclusiv din oțel S355JR. Aceasta este stabilizată și prelucrată la finalul procesului de sudare, iar masa superioară este echipată cu patru ghidaje cu bucșe antifricțiune fără întreținere, asigurând paralelism și precizie perfecte, fiind calculată și proiectată folosind software de analiză cu elemente finite.
Utilizează un sistem hidraulic optimizat, cu o presiune de 235 Bar, garantând durabilitate și fiabilitate pe termen lung.
Adaptări speciale:

• Pernă hidraulică de 25 tone, amplasată în masa inferioară, cu 12 cilindri.
• Ejector de 2 tone, cu cursă de 25 mm, amplasat pe masa superioară.
• Viteză de apropiere: 110 mm/s
• Viteză de lucru: 12 mm/s
• Viteză de revenire: 160 mm/s
Respectă și îndeplinește toate cerințele esențiale de siguranță și sănătate conform normelor CE.

STRUCTURĂ ȘI MESE

• Structură rigidă cu laterale închise.
• Masă superioară cu patru ghidaje Ø 50 mm, echipate cu bucșe bimetalice antifricțiune, fără necesitate de întreținere.
• Mese inferioară și superioară prelucrate, cu caneluri în T M16 x 18.

CYLINDER AND HYDRAULIC UNIT

· Cilindru principal cu acțiune simplă de 130 tone, echipat cu supapă de pre-umplere.
· 2 cilindri laterali pentru apropiere rapidă și revenire.
· Pernă hidraulică amplasată în masa inferioară, echipată cu 12 cilindri Ø 30 mm.
· Ejector de 2 tone, cu cursă de 25 mm, amplasat pe masa superioară.
· Grup hidraulic situat în partea superioară spate.
· Pompă cu palete DENISON-PARKER.
· Electrovalve de presiune și control marca REXROTH.
· Manometre cu afișaj în tone.
· Reglaj frontal pentru presiunea maximă de presare.
· Regulator de presiune pentru pernă, cu manometru marcat în tone.
· Schimbător de căldură aer-ulei.
· Supapă solenoid temporizată pentru decompresie.
· Bloc de siguranță anti-cădere.
· Filtru de aspirație și retur.
· Indicator de nivel al uleiului cu termometru.

INSTALAȚIE ELECTRICĂ ȘI SIGURANȚĂ

• Panou electric amplasat pe partea dreaptă.
• Limitatoare de cursă amplasate pe partea stângă.
• 3 limitatoare de cursă reglabile pe masa superioară:
  • Maxim sus
  • Schimbare viteză
  • Maxim jos
• 2 limitatoare de cursă pe pernă:
  • Avans
  • Retragere
• Presostat pentru sfârșitul ciclului.
• Selector pentru 1 sau 2 viteze.
• Selector pentru ciclu manual sau automat.
• Selector pentru activarea pernei hidraulice.
• Selector pentru activarea ejectorului hidraulic.
• Operare cu două mâini, sincronizată cu modul de siguranță și buton de oprire de urgență „Z”.

Siguranță:

• Modul de siguranță pentru operare cu două mâini și oprire de urgență.
• Buton de resetare.
• Buton „Z” de oprire de urgență cu interblocare.
• Protecție spate cu deschidere de siguranță.

SPECIFICAȚII TEHNICE

Pernă hidraulică

• Putere: 25 tone
• 12 cilindri de 30 mm diametru
• Cursa pernei: 250 mm
• Presiune maximă a cilindrului pernei: 160 bar

Capacitate totală de ulei: 150 litri
