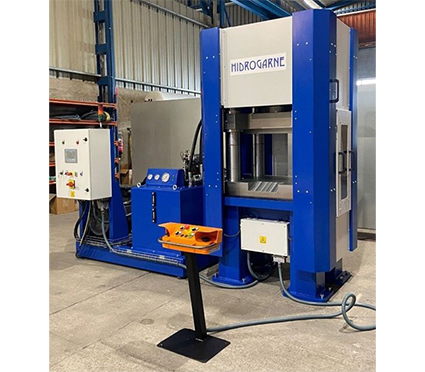

Presa hidraulică cu patru coloane MV-300E/NC face parte din Seria M/NC și este personalizată pentru a asigura precizie și capacitate ridicată, fiind fabricată special pentru ambutisare profundă, perforare și debavurare.
Este echipată cu masă superioară și inferioară din oțel C45E, prelucrate cu caneluri DIN-650, pentru reducerea frecării în timpul mișcării verticale a mesei superioare.
Asigură paralelism perfect, datorită bucșelor bimetalice fără întreținere și celor patru coloane cilindrice cromate și rectificate.
Funcționează la o presiune hidraulică de 312 BAR, garantând durabilitate și fiabilitate pe termen lung.
Respectă toate cerințele esențiale de siguranță și sănătate conform normelor CE.

STRUCTURĂ ȘI MESE

Presa este construită din trei blocuri electrosudate, realizate exclusiv din oțel S355JR.
Structura este stabilizată și prelucrată la finalul procesului de sudare, pentru a garanta paralelism și precizie perfecte.
Designul și calculul sunt realizate cu software de analiză cu elemente finite, garantând standarde ridicate de precizie și calitate.
Include SIEMENS KP-700 COMFORT NC, pentru reglarea cursei mesei superioare, vitezelor și setărilor pernei hidraulice.

CILINDRU ȘI UNITATE HIDRAULICĂ

• Cilindru cu acțiune dublă, cu cămașă rectificată, piston cromat și ghidaje anti-uzură fără întreținere.
• Grup hidraulic cu pompă cu debit variabil cu palete, pompă auxiliară pentru alimentare și răcire, supapă de presiune maximă, electrovalve de manevră și de decompresie, supapă solenoid și regulator de debit și presiune pentru pompa auxiliară, filtru de retur.
• Manometru cu glicerină, cu afișaj în tone.
• Schimbător de căldură apă/ulei cu electrovalvă pentru lichidul de răcire.
• Electrovalve standardizate ARGOS-HITOS.
• Presostat pentru sfârșitul ciclului.
• Regulator frontal pentru presiunea maximă.
• Limitatoare de siguranță reglabile pentru cursa maximă și minimă, senzor pentru revenirea pistonului.
• Tăvi de colectare a lichidului de răcire.

INSTALAȚIE ELECTRICĂ ȘI SIGURANȚĂ

Include un PLC Siemens SIMATIC S7 1200, cu un ecran tactil de 7” KTP-700 COMFORT, amplasat pe panoul electric.
Permite programarea modului semi-automat și automat, reglarea puterii, cursei și timpului de menținere al cilindrului principal.
Capacitate de stocare pentru 300 de rețete, fiecare rețetă incluzând toate valorile menționate mai sus.
Este pregătită pentru Industria 4.0.
Pentru siguranță, presa include:
• Bariere fotoelectrice de siguranță de categoria IV, amplasate în zona de lucru frontală
• Două protecții laterale fixe
• Protecție spate mobilă, echipată cu detector de deconectare magnetică
Panoul electric integrat cu grupul hidraulic conține:
• Material electric Siemens
• Comutator principal
• Buton de oprire de urgență
• Buton de pornire/oprire pentru grupul principal
• Buton de pornire/oprire pentru grupul auxiliar
• Buton de reset cu indicator
• Contor de curse cu resetare
• Semnalizare luminoasă pentru stare funcționare/oprit/defecțiune
Include indicatori pentru:
• Tensiune
• Grup pompă principal
• Grup pompă auxiliar
• Nivel ulei
• Temperatura uleiului
• Filtru de ulei
• Operarea se face printr-un panou de control cu două mâini, cu următoarele comenzi:
• Butoane de acționare cu două mâini
• Selector MANUAL/AUTOMAT cu cheie
• Selector 1 CICLU/CICLU CONTINUU (doar în modul automat)
• Selector SUS/JOS (doar în modul manual)
• Selector AVANS/REVERS CILINDRU AUXILIAR (doar în modul manual)
• Buton de pornire a ciclului
• Buton de finalizare a ciclului
